В этой статье вы узнаете как сделать усилитель на микросхеме TDA2003 своими руками. Достаточно простая схема усилителя на популярной микросхеме TDA2003, все детали доступны, собрать такой усилитель не составит труда, а наша пошаговая инструкция по сборке усилителя на микросхеме TDA2003 вам в этом поможет! На базе данного усилителя, можно собрать портативную колонку или сделать акустику для компьютера, в общем идей для творчества достаточно. ))

Данная микросхема, TDA2003, нашла широкое применение буквально во всех видах аудиосистем – её можно встретить в портативных колонках, в автомагнитолах, в компьютерных колонках, в телевизорах и даже в небольших музыкальных центрах. Такая популярность обусловлена сочетанием нескольких факторов – она дёшево стоит, экономична по потребляемому току, даёт приемлемое качество воспроизведения звука, а её мощности вполне достаточно для озвучивания целой комнаты. К недостаткам можно отнести то, что она является монофонической, то есть для воспроизведения стереосигнала нужно собрать два таких усилителя.

Схема усилителя

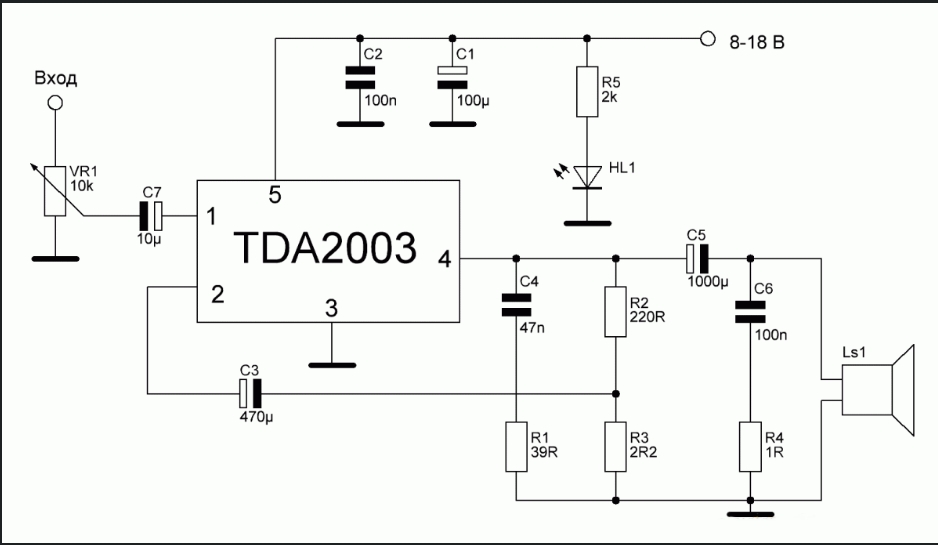

Усилитель на микросхеме TDA2003 схема

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.ъ

 undefined

Усилитель на микросхеме TDA2003 детали

Сборка усилителя на TDA2003
Вся схема собирается на небольшой печатной плате размерами 45 х 55 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати на лазерном принтере и не требует отзеркаливания. После перевода платы кладём ей в травильный раствор и после травления получаем такой результат, как на фото ниже.

Усилитель на микросхеме TDA2003 печатная плата


Теперь остаётся лишь стереть слой тонера, просверлить отверстия и залудить дорожки и можно приступать к запаиванию деталей. В первую очередь устанавливаются мелкие детали – резисторы и небольшие конденсаторы, после них всё остальное. Для подключения проводов питания, динамика и источника аудиосигнала удобнее всего использовать винтовые клеммники, как я и сделал. В самую последнюю очередь на микросхему устанавливается радиатор, можно использовать абсолютно любой, подходящий на плату по размерам.

Усилитель на микросхеме TDA2003 в сборе

Усилитель на микросхеме TDA2003 своими руками

Первый запуск и испытания
Для начала стоит проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Если всё собрано правильно – подаём на плату питание, подключив динамик, а вход сигнала оставив неподключенным. Регулятор громкости при этом желательно повернуть в минимальное положение, чтобы вход микросхемы замыкался в землёй. Подаём на плату питание, сразу же должен загореться светодиод.

Теперь аккуратно поворачиваем регулятор громкости, должен быть слышен небольшой треск в динамике, ведь вход теперь «висит в воздухе». Это означает, что микросхема работает – теперь можно подавать на вход музыку, например, с плеера, телефона или компьютера. Подключать такой усилитель можно к любым колонкам сопротивлением 4-16 Ом, чем ниже будет сопротивление динамика, тем больше будет выходная мощность, соответственно и нагрев микросхемы. Удачной сборки!
