Некоторые автолюбителе устанавливают на заднее стекло дополнительный стоп сигнал, который, при нажатии на педаль тормоза, загорается вместе со штатными стопами. Вот и мне захотелось поставить такие же, что я и сделал, но мне не понравилось то, что они постоянно горят, начал я тогда искать схему мигающего стоп сигнала. Все схемы которые мне попадались, были или слишком сложные либо не рабочие.

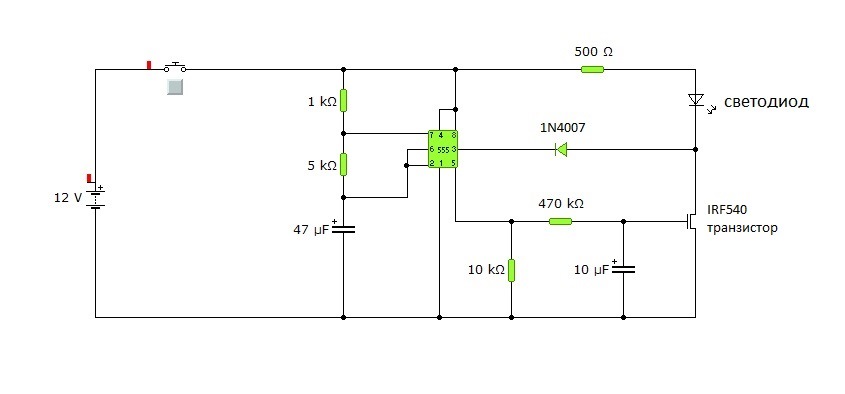

После долгих поисков, удалось найти рабочую схему мигающих стоп сигналов, которая собрана на таймере NE555, она очень проста и имеет немного деталей, поэтому собрать её сможет практически каждый! Работает она следующим образом, происходит несколько световых вспышек и далее светится постоянно, тем самым не раздражая сзади стоящие водителей.

undefined

undefined

Необходимые детали:
Микросхема — NE555
Диод — 1n4007
Транзистор — IRF540
Конденсатор электролитический C1 — 22 мкФ
Конденсатор электролитический С2 — 10 мкФ
Резистор R1 — 1 кОм
Резистор R2 — 5 кОм
Резистор R3 — 10 кОм
Резистор R4 — 470 кОм

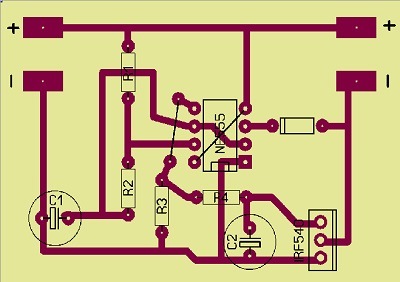

Печатная плата: [Скачать]
