Простая «прозвонка»

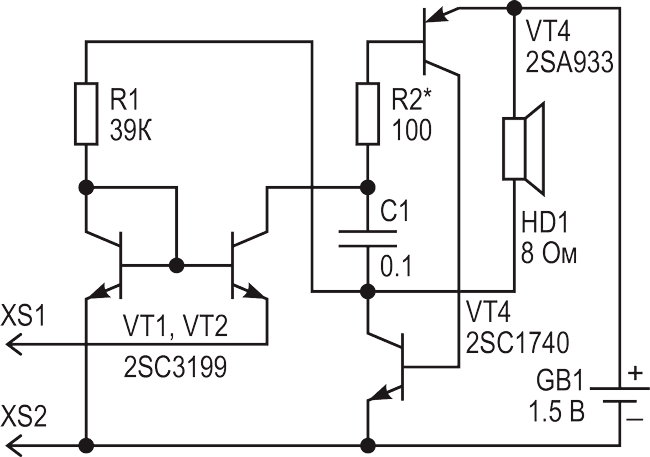

Устройство предназначено для оценки проводимости электрических цепей, дорожек печатных плат «на слух». Чем выше проводимость цепи, тем выше тон звукового сигнала. В приведенной схеме ток через проверяемую цепь не может быть более 30 мкА, так что она безопасна для любых элементов. Ток потребления при разомкнутых щупах – те же 30 мкА, и выключатель не нужен, так как ток саморазряда батареи находится в том же диапазоне. Громкость, в небольших пределах, регулируется номиналом резистора R2 (от 0 до 1 кОм). Следует помнить, что при увеличении громкости увеличивается и ток потребления при замкнутых щупах.
Простая «прозвонка»
В случае использования батареи с небольшой емкостью (и малыми габаритами) от резистора можно отказаться. Транзисторы любые кремниевые. Применение SMD элементов, динамика сотового телефона и миниатюрного элемента питания позволяет выполнить прибор в «карандашном» варианте. На контактной макетной плате конструкцию можно собрать за несколько минут. Зависимость частоты сигнала от сопротивления цепи показана в таблице (для R2 = 0).
RX F, Гц IП, мА
0 320 10
100 300 8.6
1К 180 6.3
10К 56 2.0
99К 12 0.5
∞ 0 0.03
Возможно, в некоторых случаях будет удобнее пользоваться световой индикацией. Замените динамик параллельно соединенными красными или зелеными светодиодами и резистором порядка 1 кОм. Питание придется поднять до 3 В, но приятным будет то, что ток, потребляемый от батарей, упадет. Здесь чем выше сопротивление в проверяемых цепях, тем тусклее светит светодиод. При низкой проводимости цепи непрерывное свечение переходит в мигание.
© Ссылка на источник https://www.rlocman.ru/shem/schematics.html?di=278741
