Китайские новогодние гирлянды, схемы, ремонт



Внешне все выглядит очень просто. Маленькая пластмассовая коробочка с одной кнопкой, в которую входит сетевой шнур с вилкой, и выходят четыре гирлянды. При включении в розетку гирлянды сразу начинают поочередно показывать все световые эффекты. Всего этих эффектов 8, о чем говорят надписи под кнопкой. Нажатием кнопки можно просто сразу переключаться на желаемую световую картину.

Если коробочку открыть, то внутри тоже все достаточно просто, как показано на рисунке 5.

Контроллер китайской гирлянды
Рисунок 5.

Здесь можно рассмотреть все детали. Микроконтроллер, как всегда, выполнен в виде капли черного компаунда, около него кнопка управления, электролитический конденсатор, единственный диод и три выходных тиристора.

На плате есть место и для четвертого тиристора, и если его запаять, то получится еще один дополнительный канал. В контроллере этот канал, как правило, тоже прошит. Просто наши китайские друзья сэкономили на один тиристор. Те, кому доводилось вскрывать подобные блоки управления, уверяют, что в некоторых коробочках запаяно всего по два тиристора. Экономика должна быть экономной! Наш, еще советский лозунг.

Несмотря на столь малые размеры, тиристоры PCR406 имеют обратное напряжение 400В, а прямой ток 0,8А. Если предположить, что нагрузка потребляет ток всего 25% от максимального, то при напряжении 220В можно коммутировать мощность 220 * 0,2 = 44(Вт).

На рисунке 6 показан печатный монтаж, по которому можно срисовать принципиальную схему, что и было сделано неоднократно. Здесь можно рассмотреть отверстия для четвертого тиристора, как раз того, на котором сэкономили.

Печатный монтаж

Рисунок 6.

Экономия также коснулась диодного моста: вместо четырех диодов на этой плате используется только один. А все остальное соответствует схеме, показанной на рисунке 7.

Схема новогодней гирлянды
Рисунок 7.

Сетевое напряжение выпрямляется диодным мостом VD1…VD4 и через гасящий резистор R1 подается на 10 вывод микроконтроллера. Для сглаживания пульсаций выпрямленного напряжения сюда же подключен электролитический конденсатор C1. Потребление тока у микроконтроллера совсем незначительное, поэтому в дальнейшем вместо моста из четырех диодов китайцы решили обойтись одним.

Небольшое замечание по поводу увеличения надежности всей схемы в целом. Если параллельно конденсатору C1 подпаять стабилитрон с напряжением стабилизации 9…12В, то вероятность выхода из строя микроконтроллер или просто взрывов тиристоров уменьшится намного.

Заслуживает особого внимания резистор R7 подключенный к выводу 1 микроконтроллера прямо от сетевого провода. Это сделано для синхронизации с сетью, чтобы осуществлять фазовое регулирование мощности. Именно это работает в то время, когда лампы гирлянд плавно зажигаются или гаснут.

На правой стороне микроконтроллера расположены выходы управления тиристорами и кнопка управления, про которую было рассказано выше. Тиристоры включаются в момент, когда на соответствующем выходе МК появляется высокий уровень, тогда и зажигается соответствующая гирлянда.

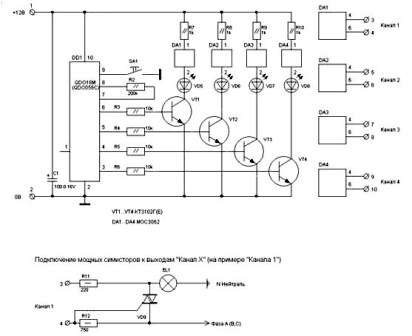

Иногда требуются новогодине гирлянды большой мощности, от нескольких сотен ватт и выше. В этом случае рассмотренную схему можно использовать в качестве «мозгов», достаточно просто дополнить ее мощными симисторными ключами. Как это сделать, показано на рисунке 8.

Схема новогодней гирлянды бильшой мощности
Рисунок 8. Схема новогодней гирлянды бильшой мощности (для увеличения нажмите на рисунок)

Тут следует обратить внимание на то, что питание МК осуществляется от отдельного источника гальванически развязанного с сетью.

Хотя цена на гирлянды невелика, иногда возникают ситуации, когда приходится ее ремонтировать. И тут возможностей не так уж много. Далее будет рассказано о простых методах ремонта китайской новогодней гирлянды.

Советы по эксплуатации и ремонту обычно в избыточном количестве даны на обратной стороне красивой упаковочной коробки. Очень подробно описан процесс замены лампочек, хотя запасных в комплекте нет. Там же много предупреждений по технике безопасности, инструкции по пользованию гирляндой.

Одним из чудесных свойств таких гирлянд является то, что пролежав на полке до следующего Нового года, они чаще всего не хотят зажигаться, и их приходится ремонтировать. Как это сделать поможет рассказать рисунок 1.

Все неисправности подобных гирлянд сводятся к трем типам: обрыв проводов, пропадание контакта в патронах, перегорание ламп. После того, как гирлянду помяли в руках, потрясли, прощупали все патроны, поругались матерными словами и не достигли результатов, приходится за дело браться серьезно.

Для облегчения процедуры гирлянду следует разложить на полу, буквально, как показано на рисунке 1, и произвести инструментальные измерения. Но прежде легонько подергать за провода, вдруг вылетит из патрона, попробовать чуть подкрутить лампочки.

Это лучше всего делать при включенной гирлянде, но особо не увлекаться, лампочки не раздавить. Иначе можно просто получить удар током! Метод небезопасный, но достаточно действенный и эффективный.

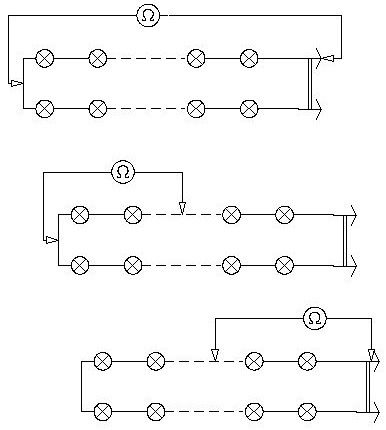

Пример ремонта новогодней гирлянды

Рисунок 1. Пример ремонта новогодней гирлянды

Если эти действия не помогли, и гирлянда не засветилась, то придется перейти к инструментальным измерениям. Сначала «прозвонить» мультиметром верхнюю и нижнюю (как по рисунку) половины гирлянды. Ту половину, которая окажется неисправной «прозвонить» еще несколько раз, при этом каждый раз уменьшая длину измеряемого участка ровно вдвое. Это намного уменьшит количество попыток. Такова магическая сила числа два.

Чтобы проверить, насколько она магическая, попробуйте десять раз согнуть вдвое тетрадный листок или лист формата A4. Можно сгибать даже целую газету, все равно не получится, ведь два в десятой степени это 1024! Именно столько должно получиться слоев в согнутом листе бумаги. Поэтому, можно даже в новогодний вечер поспорить с любым желающим об этом «интеллектуальном» упражнении. Все равно победа будет за вами. Если не верите, попробуйте прямо сейчас!

Но, прежде, чем «прозванивать» мультиметром всю гирлянду, следует убедиться в том, что не обломился проводок прямо возле выхода из сетевой вилки. Это достаточно распространенный дефект, и не только у гирлянд, а практически у всех вилок, особенно с разовой заделкой.

После того, как найдена неисправная «половинка», то остается проверить лампочки и пайки в патронах ламп. От времени и высокой температуры пайки просто окисляются, или обламываются провода, а они достаточно тонкие, и вот, пожалуйста, ремонт.

Бывает, что выходит из строя сам микроконтроллер новогодней гирлянды, тут уж понятно, что заменить его нечем. Бывает, что взрываются выходные тиристоры, оставляя на плате черные пятна копоти.

Тиристоры можно поменять, благо, продаются на радиорынках и в интернет - магазинах. Цена вопроса 13 рублей за штуку. И это при цене новой гирлянды 38 рублей! Хотя, справедливости ради надо заметить, что есть подобные гирлянды куда дороже. Так что все возможности по ремонту сводятся к нахождению оборванных проводов, как было рассказано выше.

Пробник для ремонта гирлянд

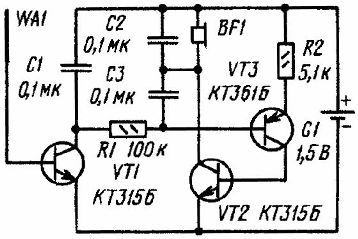

Проверка мультиметром, бесспорно, хороша, но тыкаться щупами прибора сквозь изоляцию проводов дело неблагодарное. Ускорить процесс поиска неисправности помогут специальные для этих целей созданные пробники. Схема одного из них показана на рисунке 2.

Схема пробника для ремонта гирлянд

Рисунок 2. Схема пробника для ремонта гирлянд

Работа с пробником очень проста. Начинать надо с того провода гирлянды, который включен в фазу. В этом случае, если на антенну WA1 воздействует электрическое поле, из динамика BF1 раздается звук высокого тона. Когда антенна минует обрыв и переходит на сторону нулевого провода, писк в динамике прекращается.

Тут уж как говорится, возможны варианты. Если начать с нулевого провода, то после обрыва в гирлянде под антенну попадет фазный провод, и естественно, звук появится. В качестве динамика BF1 применяется капсюль ДЭМ-4М или аналогичный с сопротивлением катушки 100…200Ω. Подобные капсюли применяются в телефонных аппаратах.
