Токи, напряжения и сопротивления радиолюбитель измеряет обычно одним комбинированным прибором — авометром. Такой прибор совмещает в себе амперметр, миллиамперметр, вольтметр и омметр, основы построения которых рассмотрены в предыдущем разделе книги.

Какие виды и пределы измерений должен обеспечивать такой комбинированный прибор?

Налаживая или ремонтируя радиоаппаратуру, радиолюбителю приходится измерять постоянные и переменные напряжения от долей вольта до нескольких сотен вольт. Если же речь идет только о транзисторных конструкциях, то в этом случае верхний предел измерений напряжений не превышает, как правило, 20.. 30 В.

Постоянные токи приходится измерять в пределах от долей миллиампера до сотен миллиампер или даже нескольких ампер, если, например, имеют дело с мощными транзисторами. Измерять переменные токи звуковой частоты приходится значительно реже. Поэтому описываемым авометром не предусмотрено измерение переменных токов.

undefined

Наконец, сопротивления, с измерением которых радиолюбителю приходится сталкиваться^ могут быть в пределах от единиц Ом до нескольких мегаом.

Описываемым авометром можно измерять: постоянный ток до 500 мА (пределы измерений: 1, 10, 100 и 500 мА), постоянные напряжения до 500 В (пределы: 1, 10, 100 и 500 В), переменные напряжения до 500 В (1, 10, 100 и 500 В) и сопротивления от 1 Ом до 5 МОм (пределы: 1 Ом...5 кОм, 10 Ом.., 50 кОм, 100 Ом...500 кОм и 1 кОм...5 МОм). Относительное входное сопротивление вольтметра постоянного тока—около 10 кОм/В.

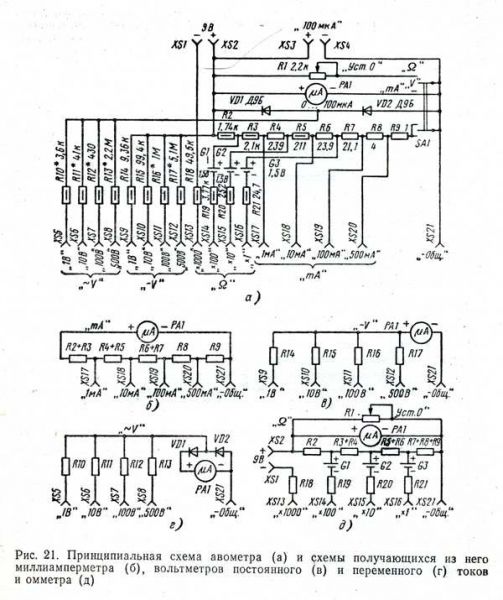

Принципиальная схема авометра изображена на рис. 21, а. Чтобы легче разобраться в работе прибора, отдельно показаны его упрощенные схемы, используемые при измерении постоянного тока (рис. 21,6), постоянных напряжений (рис. 21, в), переменных напряжений (рис. 21, г) и сопротивлений (рис. 21, д).

Измерительным прибором авометра служит микроамперметр М24 (РА1) с током полного отклонения стрелки 1я=100 мкА и сопротивлением рамки Rh= = 645 Ом. Для микроамперметра с другими значениями 1и и RB сопротивления всех резисторов авометра надо, естественно, перерассчитать.

При измерении постоянного тока параллельно микроамперметру подключают универсальный шунт, состоящий из резисторов R2 — R9 с общим (расчетным) сопротивлением 4355 Ом. Отводы от точек соединения резисторов R2 и R3, R4 и R5, R6 и R7 не используются (они нужны при измерении сопротивлений), поэтому на рис. 21,6 эти элементы шунта заменёны резисторами R2+R3, R4+R5 и R6+R7.

При измерении постоянных и переменных напряжений универсальный шунт отключается, что необходимо для сохранения высокого входного сопротивления вольтметра. В зависимости от рода (постоянное или переменное) и значения измеряемого напряжения последовательно с микроамперметром включается один из добавочных резисторов R14 —R17 (рис. 21, в) или RIO —R13 (рис. 21, г).

Вольтметр переменного тока отличается от вольтметра постоянного тока наличием в нем диодов VD1, VD2’ и сопротивлениями добавочных резисторов, которые, как указывалось ранее, меньше сопротивлений соответствующих резисторов вольтметра постоянного тока примерно в 2,2 раза.

Прибор для измерения сопротивлений заметно отличается от простейших омметров, схемы которых были рассмотрены в предыдущем разделе (см. рис. 13). В этом приборе при измерении сопротивлений параллельно микроамперметру подключается универсальный шунт, состоящий из резисторов R2, R3-fR4, R5+ -fR6 и R7+R8+R9. Сопротивления резисторов шунта и добавочных резисторов R18 — R21 подобраны так, что входное сопротивление омметра R вх НЭ ВТОрОМ пределе («ХЮ»), в 10 раз больше RBX первого предела («XI»), равного 50 Ом, на третьем («ХЮО»)—в 10 раз больше RBX второго предела, а на четвертом («ХЮ00»)— в 10 раз больше RBX третьего предела. Функции шунта омметра выполняют резисторы универсального шунта микроамперметра. Но отводы от точек соединения резисторов R3 и R4, R5 и R6, R7 — R9 при измерении сопротивлений не используются.

На первых трех пределах омметра («X1«ХЮ», «ХЮО») к универсальному шунту подключены цепи, каждая из которых состоит из одного элемента 332 (Ql, G2 или G3) и резистора (R19, R20 или R21). Для измерений на четвертом пределе («ХЮ00») к омметру через гнезда XS1, XS2 подключают внешний источник питания напряжением 9 В. Им могут быть две батареи 3336JI, соединенные последовательно, или блок питания, входящий в комплект описываемых приборов.

Вся коммутация в авометре (подключение и отключение универсального шунта, резистора R1, с помощью которого устанавливают на нуль стрелку прибора при измерении сопротивлений) осуществляется с помощью одного переключателя SA1. В положении «Q» к микроамперметру подключается универсальный шунт и резистор R1, а в положении «гпА»—только универсальный шунт. Диоды VD1 и VD2 постоянно подключены к микроамперметру, но, поскольку их обратное сопротивление составляет сотни килоом, они практически не оказывают на него шунтирующего действия. Элементы Gl — G3 омметра при измерении тока и напряжения -не отключаются от шунта, что также сделано с целью упрощения коммутации авометра.

Описываемый прибор — универсальный. И не только потому, что с его помощью можно измерять ток, напряжение и сопротивление, но еще и потому, что его микроамперметр может быть использован в некоторых других измерительных приборах радиолюбительской лаборатории. С этой целью на переднюю панель авометра выведены гнезда XS3 и XS4 («100 мкА»), соединенные непосредственно с зажимами микроамперметра. Надо только помнить, что при таком использовании микроамперметра переключатель SA1 должен находиться в положении «V».

Конструкция и детали. Общий вид авометра показан на рис. 22, а конструкция его корпуса и размещение в нем деталей даны на рис. 23. Несущим элементом конструкции является корпус 2. На его передней стенке с внутренней стороны закреплен микроамперметр 5. Корпус последнего имеет спереди выпуклость высотой около 3 мм, поэтому к передней стенке он крепится не непосредственно, а через прокладку 4. На передней стенке авометра закреплены также две колодки 15 с гнездами XS5 — XS20, колодка 12 с гнездами XS3, XS4 и XS21, переменный резистор R1 («Уст. 0») и переключатель вида измерений SA1. Для крепления колодок с гнездами использованы винты МЗХ8 с потайной головкой. Уголки 7 и 13 для крепления крышки 6 соединены с корпусом заклепками 8, а ножки 10 — заклепками 9.

Монтажная плата 16 (на рис. 23 показана штриховыми линиями) с резисторами R2 — R21, диодами VD1, VD2 и элементами Gl — G3 закреплена винтами МЗХ28 с потайными головками. Винты пропущены через трубчатые стойки 11 и ввинчены в средние резьбовые отверстия колодок.

Надписи, поясняющие назначение ручек управления и гнезд, выполнены на полосах цветной бумаги и прикрыты накладкой 1 из прозрачного бесцветного органического стекла. Для крепления накладки к передней стенке корпуса использованы гайки переменного резистора и переключателя, один из винтов крепления колодки 12 и два винта 3 (М2Х5), которые ввинчены с обратной стороны стенки. Колодка 14 с гнездами XS1 и XS2 закреплена на уголке 13 одним винтом МЗХ6.

undefined

undefined

Корпус, крышка и уголки изготовлены из листового алюминиевого сплава АМц-П; пригоден также мягкий дюралюминий. Разметка передней стенки корпуса показана на рис. 24.

Изготавливая крышку, надо добиваться сопряжения ее с корпусом, т. е. так подогнать размеры, чтобы она не выступала за габариты корпуса.

Наиболее ответственные детали авометра — гнезда. От тщательности их изготовления во многом зависит надежность работы прибора. Конструктивно все гнезда одинаковы. Для удобства изготовления они объединены в четыре группы, каждая из которых смонтирована на отдельной колодке. Устройство одной из таких групп показано на рис. 25. Каждое гнездо (рис. 25, а) образовано отверстием в колодке 15 и контактом 20, закрепленным на ней винтом 21. Форма контакта такова, что его нижняя (по рисунку) часть наполовину перекрывает отверстие под штепсель, поэтому при подключении эта часть контакта поднимается (рис. 25, б) и давит на штепсель, благодаря чему обеспечивается надежный электрический контакт.

Колодки 12, 14 и 15 (рис. 25, в) изготавливают из листового гетинакса, текстолита, стеклотекстолита или органического стекла. Всего для авометра нужно изготовить две колодки 15 и по одной колодке 12 и 14.

Для контактов (их потребуется 21 шт.) надо использовать твердую латунь (например, JIC59-1) или бронзу толщиной 0,5 мм.

Уголки 7 и 13 (см. рис. 26) изготавливают из того же материала, что и корпус авометра, ножки 10 — из любой пластмассы подходящей толщины. Штеп-сели 23 и щупы 26 вытачивают из латунного прутка диаметром 4 мм, а их корпуса 24 и 25 — из текстолита, органического стекла или другого изоляционного материала. Более подробно о технологии изготовления деталей корпуса, гнезд и некоторых других деталей, используемых не только для авометра, говорится в разделе «Технологические советы».

ками 19. Стойки 11, создающие необходимый зазор между монтажной платой и гнездовыми колодками 15, изготовлены из органического стекла (можно применить гетинакс или текстолит). Их наружный диаметр 6, а длина — 20 мм.

Резисторы R4 и R6 — R9 универсального шунта изготовлены из манганино-эого провода в эмалевой и шелковой изоляции (ПЭШОММ, ПЭГОМТ). Для резисторов R4, R6 и R7 надо использовать провод диаметром 0,08...0,1 мм, а Для резисторов R8 и R9 — 0,15...0,2 мм. Пригодны, разумеется, другие высокоомные провода, например, из константана. Каркасами служат резисторы МЛТ-0,5 сопротивлением не менее 200 кОм.

Длину провода, необходимую для получения заданного сопротивления, можно определить с помощью моста для измерения сопротивлений или образцового омметра. Чтобы при калибровке шкалы прибора можно было более точно подобрать сопротивления резисторов, длину их проводов увеличивают на 5...10%.

Резистор R1 может быть как проволочным, так и непроволочным (например, СП-I). Важно лишь, чтобы его сопротивление было 2...3 кОм, а габариты не превышали размеров резистора СП-1.

Остальные резисторы, примененные в авометре,— МЛТ-0,5. Для упрощения налаживания авометра их следует взять с несколько большим (примерно на

10...15%) сопротивлением, чем указано на принципиальной схеме. Тогда при калибровке легко подобрать нужное сопротивление, подключая параллельно им резисторы сопротивлением в 7...10 раз большим. Можно поступить и по-другому: каждый отдельный резистор . заменить двумя-тремя соединенными последовательно и при калибровке подбирать резисторы меньшего сопротивления. Так, резистор R2 можно составить из двух резисторов сопротивлением 1,5 кОм и 240 Ом, резистор R3 — из резисторов сопротивлением 2 кОм и 110 Ом, R14 — из резисторов сопротивлением 9,1 кОм и 270 Ом и т. д.

Переключатель вида измерений SA1 — тумблер ВТЗ на три положения и два направления. Можно использовать любой другой переключатель, обеспечивающий Необходимую коммутацию, например галетный, но в этом случае придется несколько увеличить размеры авометра.

Градуировка. Полностью смонтировав авометр, проверяют правильность всех соединений и только после этого приступают к градуировке его шкал. Начинают ее с калибровки шкалы постоянных токов по схеме, показанной на рис. 28, а. Эдесь GB — батарея, составленная из трех элементов 373, РАг — градуируемый Миллиамперметр, РАо — образцовый прибор, например промышленный миллиамперметр класса 0,2.„0,6 или авометр в режиме измерения тока, Ra — проволочный переменный резистор сопротивлением 50...100 Ом, R6 — резистор СП-I сопротивлением 5...10 кОм, SA — выключатель любого типа. Перед калибровкой резистор Ra полностью вводят (движок в верхнем — по схеме — положении), а Re — выводят. Переключатель SA1 авометра устанавливают в положение «шА»,

undefined

штепсели соединительных проводов вставляют в гнезда «Общ.» и «500 мА». Затем, плавно изменяя сопротивление резистора Ra, устанавливают по шкале образцового прибора ток 500 мА и сравнивают его с показанием измерительного прибора авометра. Если сопротивление резистора R9 универсального шунта больше расчетного, то стрелка налаживаемого прибора уйдет за последнюю отметку шкалы. Отматывая провод с резистора R9 и следя за показаниями образцового миллиамперметра, стрелку устанавливают на последнюю отметку.

После этого питание выключают, снова полностью вводят резистор Ra и переставляют штепсель соединительного провода в гнездо «100 мА» налаживаемого прибора. Вновь включив питание и изменяя сопротивление резистора Ra, устанавливают стрелку образцового прибора на отметку 100 мА и, подбирая сопротивление резистора R8, добиваются отклонения стрелки калибруемого прибора точно до последней отметки шкалы.

Аналогично калибруют шкалу прибора и на остальных пределах измерения постоянного тока (10 и 1 мА). Только при этом подбирают сопротивления резисторов R6 и R4, а ток в измерительной цепи регулируют переменным резистором Re.

Калибровку прибора необходимо повторить в таком же порядке, чтобы внести в шунт поправки, компенсирующие изменение сопротивлений резисторов R9, R8, R6 и R4. При необходимости сопротивления этих резисторов подгоняют еще раз, чтобы на всех пределах измерений показания налаживаемого и образцового миллиамперметров стали одинаковыми.

Шкалу вольтметра постоянных напряжений калибруют по схеме, показанной на рис. 28, б. Здесь GB — батарея, составленная из трех соединенных последовательно батарей 3336Л, R — переменный резистор сопротивлением 2... 3 кОм, PUr — градуируемый вольтметр, PU0 — образцовый вольтметр. Перед калибровкой переключатель SA1 авометра переводят в положение «V», а соединительные провода включают в гнезда—«Общ.» и «1 В». Образцовый вольтметр переключают на такой же или ближайший больший предел измерений, а движок переменного резистора R устанавливают в нижнее (по схеме) положение. После этого включают питание и, плавно перемещая движок резистора R, устанавливают стрелку образцового вольтметра на отметку 1 В. Сопротивление резистора R14 калибруемого вольтметра подбирают таким, чтобы стрелка микроамперметра установилась точно на последнюю отметку шкалы.

Точно так же калибруют вольтметр и на остальных пределах измерений, подбирая резисторы R15 (предел 10 В), R16 (предел 100 В) и R17 (предел 500 В). На последних двух пределах вместо батареи QB включают выпрямитель с соответствующим выходным напряжением, а в измерительную цепь включают переменный резистор сопротивлением 510...680 кОм (вместо

2...3 кОм).

Шкалы постоянного тока и напряжения практически линейны, поэтому шкала микроамперметра, имеющая оцифрованные отметки 0, 10, 20, 30, ..., 100, может использоваться при измерении любых постоянных токов и напряжений. Изменяется только цена делений. Так, на пределах 1 и 10 мА (В) показания, отсчитанные по шкале микроамперметра, надо делить соответственно на 100 и 10, а на пределе 500 мА (В) — умножать на 5.

Шкалы переменных напряжений нелинейны. Поэтому кроме калибровки последней отметки на каждом пределе измерений придется дополнительно наносить на шкалу и все оцифровываемые отметки (обычно не более девяти).

Измерительная цепь для градуировки шкал переменных напряжений такая ке, как и при калибровке шкалы постоянных напряжений (рис. 28, б), только вместо батареи или выпрямителя используют автотрансформатор или трансформатор питания с обмотками на 5, 10 и 250...500 В, а в качестве образцового прибора — вольтметр переменного тока. Установив штепсель соединительного провода градуируемого вольтметра в гнездо «1 В», резистором R устанавливают по шкале образцового прибора напряжение 1 В. Затем, подбирая резистор R10, устанавливают стрелку градуируемого вольтметра на последнюю отметку шкалы. После этого градуируют шкалу вольтметра, т. е. наносят на нее риски, соответствующие напряжениям 0,9; 0,8; 0,7 Вит. д., измеренным образцовым прибором. Если деления шкалы получились очень неравномерными (по сравнению со шкалой постоянных напряжений), следует заменить диоды VD1, VD2, после чего градуировку повторить.

Далее образцовый и градуируемый вольтметры переключают на предел

10 В, подбирают резистор R11 и градуируют шкалу вольтметра через 1 В. Аналогично градуируют шкалу предела 100 В (но уже через 10 В), предварительно подобрав резистор R12.

Если автотрансформатор или повышающая обмотка трансформатора не обеспечивают напряжения 500 В, откалибровать последний предел можно по средней отметке (50 В) шкалы предела 100 В. В этом случае, переставив щуп градуируемого прибора в гнездо «500 В», устанавливают по образцовому вольтметру напряжение 250 В и подбирают такое сопротивление резистора R13, при котором стрелка микроамперметра отклоняется точно до отметки 50 В.

Поскольку шкалы разных пределов переменных напряжений практически совпадают и отличаются только ценой делений, при измерениях можно пользоваться одной шкалой, умножая (или деля) показания, отсчитанные по шкале Прибора, на определенное число. Так, если на шкалу нанесены отметки от 0 до 16, то при работе на первом пределе («1 В») показания прибора надо делить на 10, а на третьем и четвертом пределах — умножать соответственно на 10 и 50.

В последнюю очередь подбором резисторов R18 —R21 подгоняют входные сопротивления омметра на разных пределах измерения. Для этого переключатель SA1 авометра переводят в положение «£2», штепселя соединительных проводов вставляют в гнезда «—Общ.» и «XI» и, соединив щупы друг с другом, резистором R1 устанавливают стрелку прибора на нулевую отметку шкалы омметра (т. е. на последнюю отметку шкалы микроамперметра). Затем к щупам прибора подключают резистор, сопротивление которого равно входному сопротивлению этого предела измерений (50 Ом). Резистор такого сопротивления можно составить из двух резисторов сопротивлением, например, 30 и 20 или 39 и

11 Ом, соединенных последовательно. Подбором сопротивления резистора R21 стрелку микроамперметра устанавливают точно на середину шкалы.

Аналогично подгоняют входные сопротивления омметра на остальных пределах измерений. На втором пределе («ХЮ») к входу омметра подключают образцовый резистор сопротивлением 500 Ом, на третьем («ХЮ0»)—резистор сопротивлением 5 кОм, на четвертом («X1000») — резистор сопротивлением 60 кОм. На последнем пределе к омметру через гнезда XS1 и XS2 необходимо подключить батарею или выпрямитель с выходным напряжением 9 В.

Образцовые резисторы, обеспечивающие заданные входные сопротивления омметра для разных пределов измерения, следует составлять из прецизионных

отклонением от номинала не более ±5%.'

Шкалу омметра лучше всего градуировать расчетным путем, пользуясь формулой, приведенной на с. 16. Поскольку шкала общая для всех пределов из-мерений (изменяется только цена ее делений), градуировку производят на каком-либо одном пределе, например первом («XI»)- Диапазон измерений на этом пределе — примерно от 5 (0,1 R„x) до 500 Ом (IORbx). Считаем, что шкала микроамперметра, используемого в авометре, имеет 100 делений. Задаемся со-противлением Rx = 5 Ом. Следовательно, отклонение стрелки прибора до 90-го деления шкалы будет соответствовать сопротивлению Rx=5 Ом.

Точно так же рассчитывают отметки шкалы, соответствующие измеряемым сопротивлениям 10, 20, 30 и т. д. до 100 Ом, а затем через каждые 100 Ом до 500 Ом. Участки между соседними отметками делят на несколько частей, что облегчает отсчет промежуточных значений измеряемых сопротивлений. Отметка сопротивления, равного Rsx данного предела измерений, будет точно посередине шкалы.

Шкалу омметра, входные сопротивления которого уже подогнаны, можно отградуировать и по образцовым резисторам. Для этого потребуются образцовый омметр или авометр заводского изготовления и переменные резисторы сопротивлением 10...15, 50...100 и 600...800 Ом. Вначале к образцовому омметру присоединяют первый из этих резисторов и по шкале прибора устанавливают сопротивление 5 Ом. Затем, не изменяя положения движка этого резистора, подключают его к градуируемому омметру и на шкале сопротивлений делают отметку, соответствующую сопротивлению 5 Ом. Далее, используя этот и другие переменные резисторы, точно так же наносят на шкалу отметки, соответствующие сопротивлениям до 500 Ом.

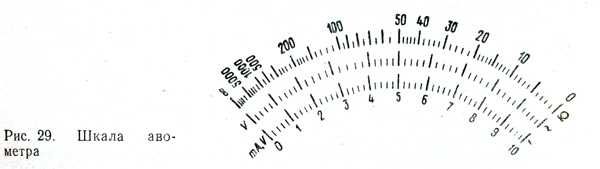

Закончив градуировку, шкалу микроамперметра осторожно снимают и вычерчивают дополнительные шкалы переменных напряжений и сопротивлений, пользуясь отметками, нанесенными при градуировке. Дополнительные отметки между оцифрованными точками шкалы переменных напряжений получают путем деления отрезков дуг на равные части. Шкала описанного здесь авометра показана на рис. 29.

Шкалу авометра можно также начертить на листе ватмана в увеличенном масштабе, затем фотографическим способом уменьшить ее до нужных размеров и наклеить на металлическое основание шкалы микроамперметра.
