Заняться ими заставил очередной подсчет расхода воды: вместо обычных 10 м3 за месяц оказалось 40 м3! Я пошел в туалет на первом этаже и всё понял: практически всё, что заливалось в бачок, тут же и выливалось – запорный резиновый клапан слива снова пропускал так, как будто его вообще не было.


Год назад я уже заменял весь механизм, потому что отдельно эти резинки уже давно не продаются – «бизнес, ничего личного»: резинка – 20 рублей, весь комплект – 800 руб. А еще три года назад была еще одна «очередная» замена. А еще раньше – еще. Можно, конечно, купить комплект иностранный за 3 тыс. рублей, но это уж слишком непатриотично при сплошном импортозамещении. Да и денег нет у пенсов-инженеров на такие покупки. Но мы держимся.

Кроме этого, что еще всегда не нравилось в советских механизмах – слив всего бачка (10 литров) что при реализации большой нужды, что малой, при том, что малая нужда реализуется в два раза чаще.

Поэтому пришлось заняться сантехникой. Было решено сделать два режима смыва: частичное и полное наполнение бачка: для малого дела – 2 литра, для большого – 10 литров. Для этого купил электромагнитный (ЭМ) клапан за 500 руб. и короткий гибкий шланг за 120 руб. Старый, подводящий воду к бачку, гибкий шланг отключил от магистральной трубы и подключил к выходу ЭМ клапана. А магистраль холодной воды подключил ко входу ЭМ клапана коротким шлангом:.


Управление ЭМ клапаном – от блока управления на контроллере PIC16F687 – что было под рукой:

Сливной бачок и экономия воды

undefined
Рисунок 2.

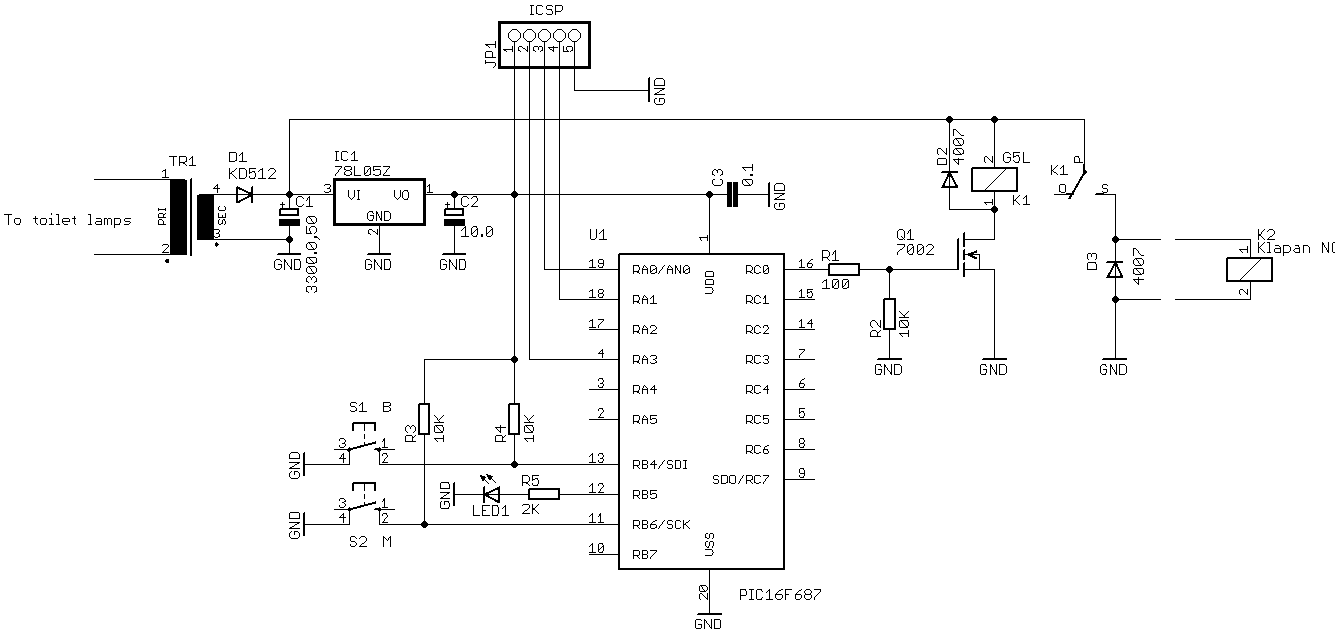

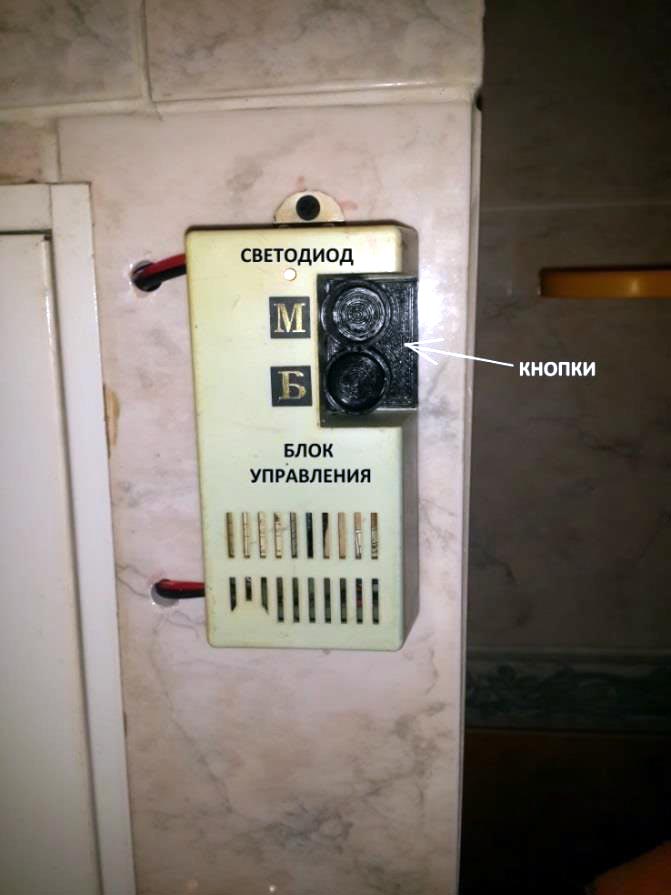

Одна кнопка «М» включает подачу воды на 1 минуту (2 литра), вторая «Б» – на 4 минуты (примерно) – 10 литров. Светодиод во время наполнения горит непрерывно. По окончании подачи воды светодиод сообщает о возможности слива воды частым миганием. У меня давно, с советских времен, валялся неисправный трансформаторный блок питания, его я и приспособил для питания контроллера. Сетевую обмотку трансформатора подключил к освещению туалета, а исполнительные контакты реле К1 – к ЭМ клапану К2; оба на 12 В:

Сливной бачок и экономия воды

undefined
Рисунок 3.
Работает устройство так: исходно бачок ПУСТОЙ, т.к. ЭМ клапан нормально закрыт. Я включаю свет в туалете, тем самым включаю контроллер, захожу в туалет по малому делу, нажимаю кнопку «М», загорается светодиод, – в бачок заливается 2 литра воды (см. схему). Пока я справляю малую нужду, светодиод начинает мигать – 2 литра воды - в бачке, ЭМ клапан закрыт. Я нажимаю кнопку слива на бачке, и 2 литра (не 10!) смывают жидкие отходы моей жизнедеятельности. Бачок опять пустой – течь нечему, что исправный выпускной клапан бачка, что неисправный. ЭМ клапан закрыт, светодиод продолжает мигать. Я выхожу из туалета, выключаю свет – обесточиваю блок управления, – светодиод гаснет.

Можно, конечно, сделать полностью автоматическое управление, но нужно помнить о бритве Оккама. Да и лень.

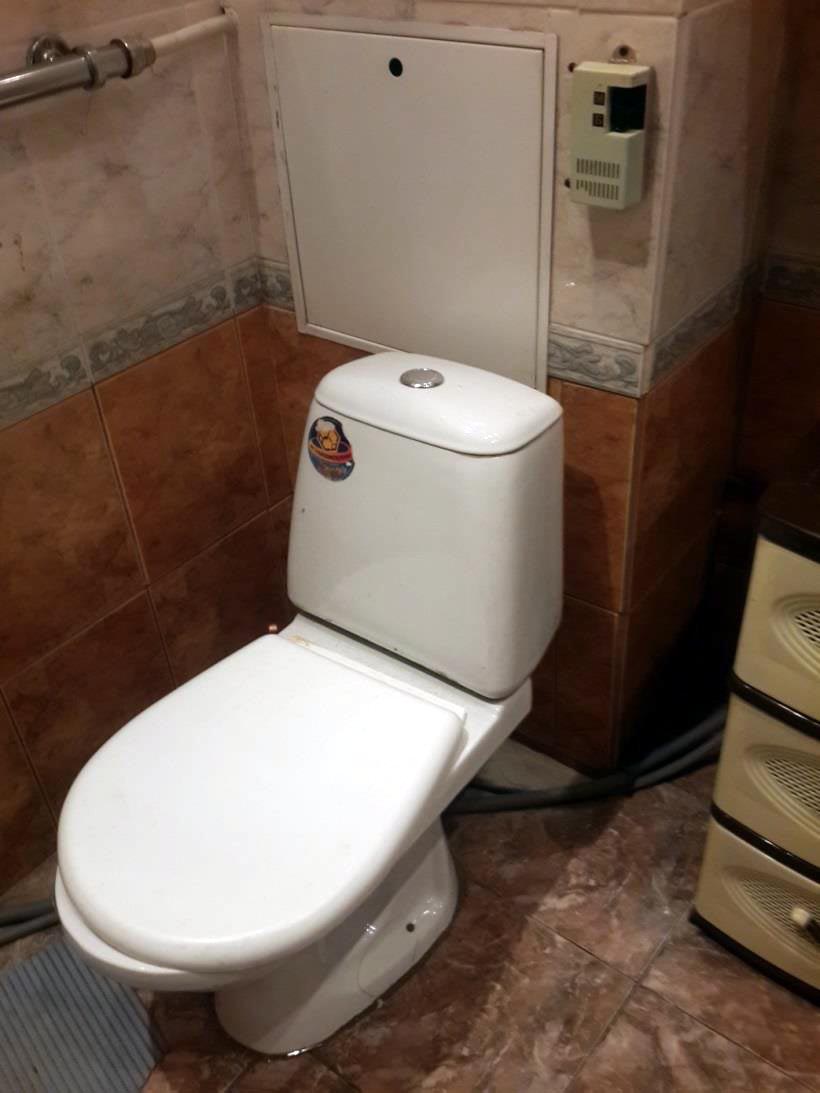

Вот как это выглядит в общем виде:

Сливной бачок и экономия воды

undefined
Рисунок 4.
А вот и результаты применения этого простого приспособления для экономии воды: до того среднее потребления воды за месяц во всём доме – 10 м3. После того уже три месяца – 8 м3/месяц. И это только от модернизации одного туалета (всего их два) и без угрозы очередной замены всего комплекта в бачке (у приятеля подобный ЭМ клапан стоит на вводе холодной воды в доме уже десятый год).

Так как программирование контроллера элементарное, то использовать можно любой, который попадется под руку. Если кто-то захочет повторить на этом пике, файл прошивки прилагается.



Шелевой К.Д., г. Томск
