Нередко при подключении электрических устройств, питающихся от трехфазного напряжения, бывает необходимо знать порядок расположения фаз. Под правильной фази-ровкой подключения понимается положение, когда по отношению к проводу, условно принятому за фазу А, положительный максимум напряжения наступает сначала в фазе В, затем в С, после чего снова в А и т. д.

Если при подключении асинхронного трехфазного электромотора нужное направление вращения можно получить поменяв местами любые два подходящих провода, то экспериментальное подключение мощного электропривода без соблюдения заданной фазиров-ки может привести к его повреждению.

С помощью простого устройства (рис. 1) можно легко определить последовательность фаз. В отличии от фазоуказателя промышленного изготовления данное не содержит вращающихся частей и имеет меньшие габариты, что более удобно. Кроме того он работает в любом положении. Светящаяся лампа (одна из двух) покажет, к какому проводу фа-зоуказателя подключена фаза В. Если же светятся одновременно две лампы, то это говорит об отсутствии соединения в цепи А.

undefined

Работа устройства основана на использовании комплексного значения сопротивления конденсатора (фазовый сдвиг проходящего через него напряжения).

В конструкции применены конденсаторы С1, С2 типа К73-17 на 630 В, резисторы R1-R4 типа МЛТ-2 (с рассеиваемой мощностью не менее 2 Вт). Их сопротивление может быть 7,5 кОм или 8,2 кОм. Лампы HL1, HL2 — любые миниатюрные на рабочее напряжение 28 В мощностью 2,8 Вт (сопротивление лампы около 50 Ом).

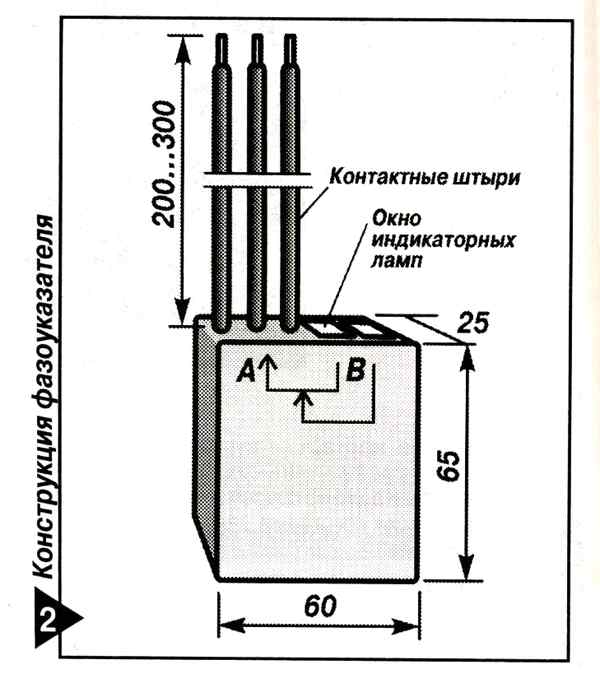

При использовании указанных деталей схема конструктивно легко помещается в диэлектрической (пластмассовой) коробке с размерами 65x60x25 мм (рис. 2). Из нее выходит три толстых провода с острыми концами. В качестве контактных проводов лучше использовать одножильные медные сечением 2,5-4 ммг с изоляцией, например типа ПВ-3. Они обеспечат достаточную жесткость для прижима к токопроводящим цепям. А в случае необходимости — легко изгибаются в нужном направлении. Это позволяет проводить измерение только одной рукой.

Для удобства использования фазоуказате-ля лампы HL1 и HL2 лучше располагать рядом с соответствующим контактным проводом.

В этом случае место, где будет светиться индикаторная лампа, соответствует фазе В.
