Переключатели елочных гирлянд простые схемы
Предлагаемое устройство предназначено для плавного переключения обычной сетевой елочной гирлянды с часто той 0,2…2Гц. Яркость свечения ламп можно регулировать. Предполагается использование гирлянды напряжением питания 220В, мощностью не более 100 Вт. Автомат переключения елочной гирлянды
Принципиальная схема автомата переключения изображена на рис.1. Частотой переключения управляет мультивибратор, собранный на элементах DD1.3, DD1.4. Сдвиг момента открывания тиристора VD6 о т начала полупериода сетевого напряжения про исходит из-за задержки переключения инверторов на логических элементах DD1.1 и DD1.2, формируемой цепью R6, R7, R9, С3. В каждом полупериоде напряжения сети конденсатор С3 медленно заряжается через резисторы R5, R6, R7 и быстро разряжается после переключения элементов DD1.1, DD1.2 через диод VD10 и открывшийся тиристор VD6.
Начальный сдвиг фазы напряжения, определяющий яркость свечения ламп гирлянды, устанавливают подстроечным резистором R6. Желаемую часто ту переключения мультивибратора устанавливают подстроечным резистором R8.
Конденсатор С4 лучше всего выбрать неполярным. Допускается применение оксидного конденсатора с малым током утечки.
При налаживании устройства следует помнить, что его элементы находятся под напряжением сети. Сначала отключают один из выводов диода VD11 и налаживают регулятор мощности так, что бы при перемещении движка резистора R6 освещенность ламп гирлянды изменялась от нуля до номинальной. После подключения диода VD11 подстроечным резистором R8 устанавливают желаемую частоту переключения гирлянды.
Подстроечным резистором R9 добиваются, что бы конденсатор С2 успевал полностью заряжаться за полупериод переключения мультивибратора; это обеспечивает плавность переключения гирлянды.
При необходимости мощность гирлянды может быть увеличена. Для этого тиристор КУ202К до л жен быть установлен на тепло отводящий радиатор, а диоды моста заменены на поддерживающие соответствующий ток нагрузки (их так же придется у становить на радиаторы). Если же вместо тиристора использовать симистор КУ208, то диодный мост вообще не потребуется, а мощность гирлянды может быть доведена до 2 к Вт. Приведенная схема реализует простейший световой эффект — плавное мигание ламп. Она является одной из самых примитивных конструкций автоматов световых эффектов.
Для светового оформления елки, помещения или витрины магазина часто используют световые гирлянды, рассчитанные на напряжение питания 220В.

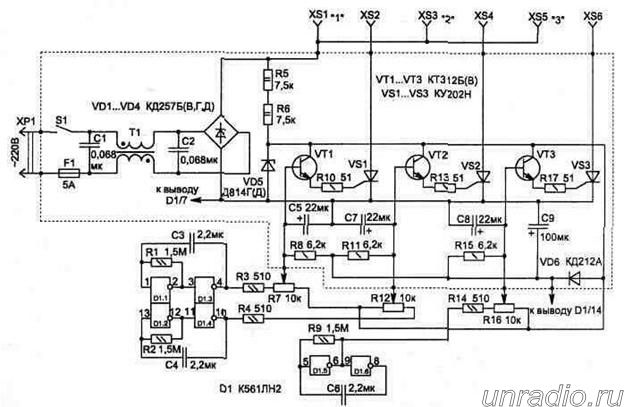

Схема устройства (рис. 1) позволяет автоматически управлять включением трех гирлянд, что не только привлекает внимание, но и помогает создать праздничное настроение. При этом в зависимости от положения движков переменных резисторов серии импульсов на соответствующих выходах будут различными, что делает эффект загорания не периодическим. Это не утомляет зрение при длительной работе устройства, как в случае одной и той же заданной последовательности включения гирлянд.
Переключатель световых гирлянд
Рис. 1
Коммутация гирлянд осуществляется тиристорами VS1…VS3. Управляют включением тиристоров транзисторные ключи VT1…VT3, на базу которых поступает сигнал от двух источников — генераторов импульсов на элементах микросхемы D1 и сетевой пульсации, проходящей через переменные резисторы R7, R12, R16.
В зависимости от положения соответствующего движка резистора в результате смешивания разночастотных сигналов образуются разные сигналы управления транзисторами, что и образует разные серии световых импульсов.
Устройство рассчитано на подключение к каждому каналу ламп с потребляемым током не более 1 А (мощность нагрузки 220 Вт), однако, если тиристоры установить на радиаторы, а диоды VD1…VD4 использовать более мощные (КД206(А-В) или аналогичные), допустимый ток нагрузки каждого канала увеличится до 2 А.
Для подавления возможных радиопомех, возникающих при работе тиристоров, в цепь питания устройства включен фильтр, состоящий из дросселя Т1 и конденсаторов С1, С2 типа К73-16В на 400 В или аналогичные. Дроссель намотан на двух склеенных вместе ферритовых кольцах типоразмера К20х12х6 мм из феррита марки 2000НМ. Обе обмотки содержат по 30 витков провода ПЭВ-2 диаметром 0,51 мм. Остальные конденсаторы: СЗ, С4, С6 — К73-17 ; С5, С7…С9 — К53-4 на 16 В. Переменные резисторы применены типа СПО-0,5 (номинал может быть 12 кОм), остальные резисторы типа С2-23.
В схеме можно использовать любые маломощные транзисторы соответствующей проводимости.
В качестве предохранителя F1 установлена перемычка из медного провода диаметром 0,12…0,16 мм. Сетевой включатель может быть любым, с допустимым током коммутации не менее 3 А.
Общий габариты устройства не превышают 130х130х30 мм.
Малогабаритные елки, в том числе и искусственные, становятся в последнее время все более популярными. А вот выбор промышленных ламповых гирлянд для них невелик, поэтому приходится составлять их самостоятельно. Причем одно из важнейших требований к ним — максимальная безопасность, отсутствие гальванической связи с осветительной сетью.
Один из вариантов, по мнению автора, — воспользоваться имеющимся у многих радиолюбителей понижающим трансформатором для питания низковольтного маломощного паяльника. Обычно у такого трансформатора на вторичной обмотке переменное напряжение составляет от 12 до 36 В, а мощность трансформатора -20…40 Вт. Такого напряжения и мощности вполне достаточно для питания гирлянд из миниатюрных ламп накаливания типа СМН — их легко окрасить в разные цвета и несложно крепить на ветвях елки.
Следует отметить, что автоматические переключатели, в которых использу- . ется резкое и частое включение гирлянд, и как правило, оказываются не очень долговечными из-за тяжелого режима работы ламп и быстрого перегорания их нитей. Более надежен режим, при котором яркость ламп изменяется скачком не от нуля до максимума, а от 30…40 до 100 %. Именно по такому принципу построен переключатель, схема которого приведена на рис.2.
Переключатели гирлянд малогабаритной елки

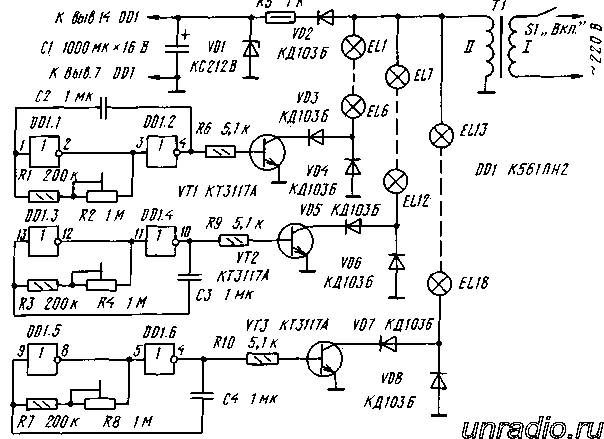

Переключатель содержит три идентичных канала, каждый из которых состоит из генератора импульсов на двух логических элементах и электронного ключа на транзисторе. Генераторы питаются от параметрического стабилизатора напряжения R5VD1C1. Переменное напряжение с вторичной обмотки трансформатора поступает на гирлянды, состоящие из последовательно соединенных ламп накаливания. При этом ток в отрицательные полупериоды напряжения на верхнем по схеме выводе вторичной обмотки протекает через все гирлянды и диоды VD4, VD6, VD8. Лампы гирлянд светятся не более чем вполнакала.
Одновременно импульсы напряжения с генераторов поступают на базы транзисторов. Если на выходе генератора высокий логический уровень (логическая 1), транзистор откроется и через него, а также диод VD3 для первой гирлянды (соответственно VD5, VD7 для второй и третьей) будет протекать ток во время положительного полупериода напряжения на том же выводе вторичной обмотки. Лампы гирлянды будут светиться на полную яркость.
Поскольку генераторы работают независимо друг от друга и с разными частотами, гирлянды переключаются независимо друг от друга, что создает иллюзию переливания света.
Переключатели гирлянд малогабаритной елки
Большинство деталей переключателя размещают на печатной плате из одностороннего фольгированного стеклотекстолита. Вместо указанных на схеме подойдут диоды КД102Б, КД105Б и аналогичные, рассчитанные на импульсный ток, примерно вдесятеро больше тока потребления ламп накаливания, стабилитрон VD1 — любой маломощный с максимальным током стабилизации 20…30 мА и напряжением 10…12 В. Постоянные резисторы — МЛТ, С2-33, подстроечные — СПЗ-3, СПЗ-19, СП4, СПО. Конденсатор С1 — оксидный К50-6, остальные конденсаторы — KM, K73.
Выбор остальных деталей во многом зависит от напряжения на вторичной обмотке трансформатора, мощности и количества ламп накаливания. Если, например, напряжение на вторичной обмотке 36 В, а в каждой гирлянде использованы лампы на 6,3 В с током потребления 20 мА (шесть ламп, соединенных последовательно) или 40 мА (две включенные параллельно гирлянды по шесть ламп в каждой), то диоды VD3-VD8 можно применить указанные выше, а транзисторы -КТ602А, КТ602Б, КТ608А, КТ608Б, КТ815Б-КТ815Г или указанные на схеме.
Если же потребляемый гирляндами ток выше, придется добавить в каждый канал по транзистору (рис. 3) или установить на месте VT1-VT3 составные транзисторы, например, КТ829А-КТ829Г или аналогичные, а также использовать диоды VD3-VD8, рассчитанные на соответствующий ток.
При меньшем напряжении на вторичной обмотке следует пропорционально уменьшить сопротивление резистора R5. Налаживание автомата сводится к установке частоты переключения гирлянд подстроечными резисторами R2, R4, R8 (плавно) или подбором конденсаторов С2-С4 (грубо).
И. НЕЧАЕВ, г. Курск
От редакции. Диоды VD3, VD5, VD7 защищают соответствующие транзисторы от обратного напряжения в случае выхода из строя диодов VD4, VD6, VD8. В большинстве случаев эти диоды можно не устанавливать.

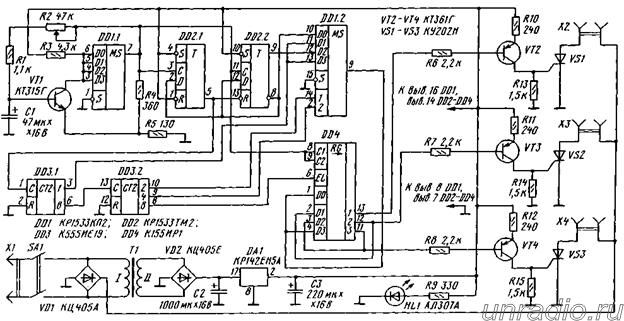

Переключатель (рис. 3) позволяет получить эффекты "бегущие огни", "бегущая тень" и "накапливающееся" включение — выключение гирлянд. Повторившись несколько раз, один эффект сменяется другим. Направление переключения гирлянд также периодически изменяется на противоположное. В устройстве применен редко используемый способ получения упомянутых эффектов.
На мультиплексоре DD1.1 и транзисторе VT1 собран задающий генератор. Частоту вырабатываемых им импульсов можно плавно изменять переменным резистором R2 в широких пределах. Построение генератора на одном из мультиплексоров микросхемы DD1 позволило сократить общее число корпусов микросхем. Информационные входы мультиплексора DD1.1 соединены вместе, поэтому при любых сигналах на адресном входе он работает как повторитель.
Переключатель трех гирлянд
Сигнал с выхода задающего генератора поступает на делитель частоты на три, выполненный на триггерах DD2.1 и DD2.2. Скважность сигнала на выходе триггера DD2.1 равна 3/2, а на выходе триггера DD2.2 — 3. К одному из выходов делителя частоты подключен восьмиразрядный счетчик, собранный на микросхеме DD3.
На микросхеме DD4 построен трехразрядный реверсивный регистр сдвига. Роль информационного входа регистра играют соединенные вместе входы DO и D3. При низком логическом уровне на входе EL происходит сдвиг информации вправо, а при высоком — влево. От уровня напряжения на этом входе зависит направление переключения гирлянд. На объединенные тактовые входы С1 и С2 поступают импульсы с задающего генератора.
Последовательность импульсов, поступающая на вход регистра, формируется с помощью мультиплексора DD1.2. Если на адресный вход подан код 0, на вход регистра DD4 поступают импульсы высокого уровня со скважностью 3/2, их частота в три раза меньше частоты задающего генератора. При этом последовательность зажигания гирлянд соответствует эффекту "бегущие огни". Когда на адресном входе присутствует код 2, на выходе мультиплексора появляются импульсы скважности 3. В этом случае образуется эффект "бегущая тень". Если же на адресном входе код 1 или 3, на выход мультиплексора проходит сигнал с выхода первого разряда счетчика DD3.1. Сигнал имеет форму меандра, а частота импульсов в шесть раз меньше частоты задающего генератора. Такая последовательность импульсов необходима для получения "накапливающегося" включения — выключения гирлянд.
Автоматическая смена эффектов и направления переключения гирлянд происходит благодаря тому, что адресные входы мультиплексора DD1.2, а также управляющий вход EL регистра DD4 подключены к старшим разрядам счетчика на микросхеме DD3.
При включении питания в регистре DD4 оказывается случайная информация, однако предварительной установки его не требуется, поскольку в течение трех первых периодов генератора эта информация "выталкивается" из регистра.
На транзисторах VT2-VT4 и тринисторах VS1-VS3 собраны электронные ключи, управляющие гирляндами, включенными в розетки Х2-Х4.
В блок питания устройства входят понижающий сетевой трансформатор Т1, выпрямительные мосты VD1 и VD2 и стабилизатор на микросхеме DA1.
В переключателе применимы цифровые микросхемы серий К155, К555, КР1533. Интегральный стабилизатор DA1, кроме указанного на схеме, может быть КР142ЕН5В. Транзисторы — любые из серий КТ315, КТ3102 (VT1), КТ316, КТ3107 (VT2-VT4). На месте моста VD1 может быть КЦ402 или КЦ405 с буквенными индексами А, В, Ж, И, а на месте VD2 — любой из этих серий. Тринисторы — КУ201К, КУ201Л, КУ202Л-КУ202Н. Светодиод HL1 — АЛ307 с любым буквенным индексом. Конденсаторы — К50-35, К50-40. Постоянные резисторы — МЛТ-0,125, переменный R2 — СПЗ-4АМ. Понижающий трансформатор с напряжением на вторичной обмотке 7…10 В при токе нагрузки не менее 300 мА.
Большинство деталей монтируют на печатной плате из двустороннего фольгированного стеклотекстолита. Поскольку автомат имеет гальваническую связь с сетью, плату необходимо расположить в корпусе из изоляционного материала, на стенке которого укрепить розетки Х2-Х4 для подключения гирлянд.
Правильно собранное из исправных деталей устройство в налаживании не нуждается. При необходимости изменить частоту задающего генератора следует подобрать конденсатор С1 (плавно частоту регулируют переменным резистором R2). Последовательность чередования эффектов и направления переключения гирлянд можно изменить, соединив соответствующим образом выходы делителя частоты (DD2) и счетчика DD3 с информационными входами мультиплексора DD1.2 и входом EL регистра DD4.
А. ШИТОВ, г. Иваново Радио 11-97
