Схема китайской гирлянды
Новогодние праздник - один из самых любимых и долгожданных праздников. Праздник надежд и ожиданий, волшебства и безудержного веселья. Но как и любой праздник его можно омрачить в самый неподходящий момент. Так, помониторив Интернет, я понял, что одним из главных "омрачителей" можно считать китайскую гирлянду на светодиодах.
Сегодня рассмотрим один из наиболее часто встречающихся запросов в рунете - "схема китайской гирлянды на светодиодах". Я собрал наиболее распространенные схемы гирлянд китайского производства, которые представлены на российском рынке. Имея на руках такой мануал, Вы уже без труда справитесь с любым ремонтом гирлянды.
Схема китайской гирлянды
Здесь я рассмотрю самую распространенную гирлянду, которую можно идентифицировать по управляющему органу - коробочка черного или белого цвета с кнопочкой.
Таких гирлянд просто засилие. Схема очень простая и поэтому такая распространенная.
Настоящая китайская гирлянда имеет плавное управление яркостью при использовании фазового управления, регулирующего угол открывания тиристоров. Всего в гирлянде 8 режимов свечения светодиодов. Благодаря этим качествам популярность, схемы китайской гирлянды на светодиодах просто оглушительная и расходится такая схема миллионными тиражами.

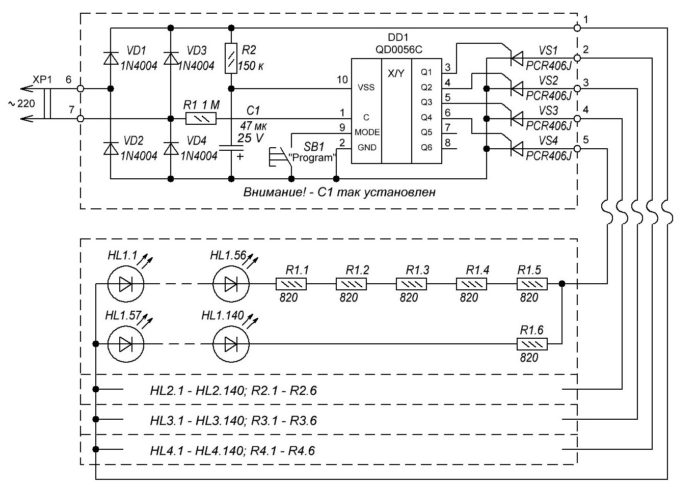

Основа контроллера - плата с диодным мостом. Контролер на четыре пина. Через четыре резистора происходит управление тиристорами. Схема такой китайской гирлянды рассчитана на 600 В и ток 0,6-0,8 А. Есть еще более дешевые гирлянды, в таких китайских гирляндах схема еще более упрощена и имеет вместо диодного моста только один диод, а управление тиристоров осуществляется непосредственно через микроконтроллер, без резисторов.
Схема китайской гирлянды "лиана"

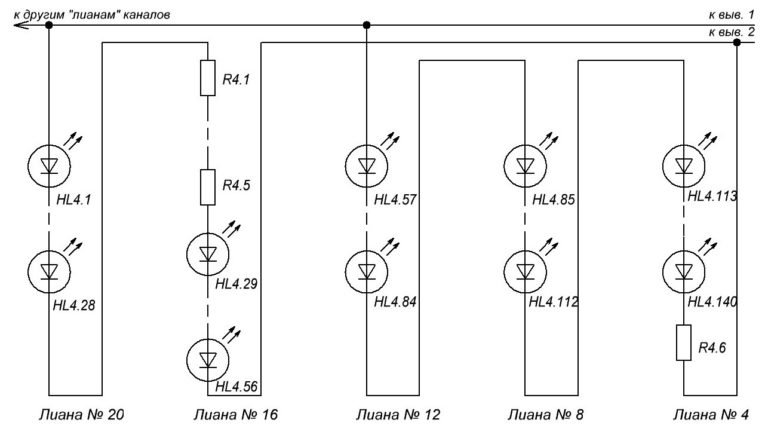

Другая популярная китайская гирлянда - типа "лиана". 20 строчек светодиодов переключаются по единому алгоритму, кроме одного - когда вся штора светодиодов медленно гаснет с одного края до другого и также медленно включается. Посмотрим, как можно добиться такого эффекта. Схема гирлянды от китайцев основана на неравноценности светодиодов в цепи. В двух лианах 56 диодов с напряжением включения 140 В, а в трех других - 84 светодиода с напряжением 200 В. Эффекта медленного включения добиваются изменением времени включения тиристоров.
Схема китайской гирлянды - мигающая
На последок рассмотрим еще одну распространенную схему китайской гирлянды. Здесь она не много модифицирована под российские комплектующие, но от этого она ничем не отличается, от китайской.
Как и в предыдущих китайских гирляндах переменное напряжение сети проходя через тиристор и диодный мост попадает на контроллер. Напряжение выпрямляется, проходя сквозь конденсатор - дополнительно сглаживается и заходит в контроллер.
Далее - смотрите первую схему в статье, и все идет аналогичным образом. Ничего сложного или сверхестественного.
Видео по ремонту китайской гирлянды
Вернемся еще к такому вопросу, что не смотря на то, что китайские гирлянды очень простые и их схемы делаются из простейших и дешевых комплектующих, они часто выходят из строя. Я подготовлю статью по ремонту китайских гирлянд на простых схемах, мы посмотрим в ней на распространенные поломки и методы ремонта. А пока просто посмотрите одно из видео нашего коллеги по ремонту китайской гирлянды на светодиодах с простейшей схемой.
