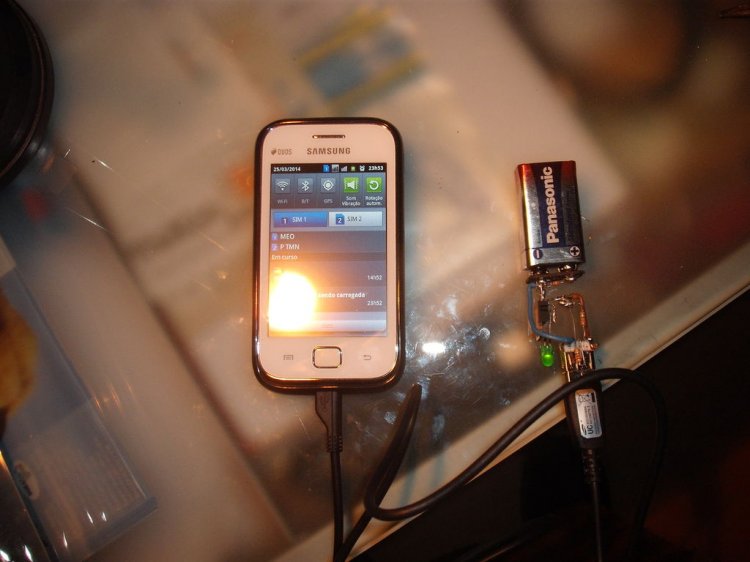

Этот мастер-класс покажет вам, как можно получить 5 В для USB из батареи 9 В, и с помощью этого зарядить мобильный телефон. На фотографии собранная схема в работе, но это не конечный вариант, так как я сделаю для него ещё и корпус в конце.
Итак, давайте приступим к изготовлению.
Материалы

Зарядка для телефона от батареи 9 В
На снимке компоненты, необходимые для сборки зарядного устройства, в том числе один пустой корпус от старой батарейки, в котором и будет встроено устройство.
Комплектующие и материалы:
Старая батарейка для корпуса.
Порт USB.
Микросхема регулятор 7805.
Один зеленый светодиод.
Резисторы 220R - 3 шт.
Припой.
Провода.

Схема

undefined

Зарядка для телефона от батареи 9 В
На схеме показана распиновка регулятора 7805, USB разъема и собственно сама схема простого преобразователя.
Сборка зарядника по схеме

Зарядка для телефона от батареи 9 В
После разборки старой батареи, к основанию с разъемом можно припаивать детали. Собирается все за пять минут, и я думаю, что в пояснении ничего не нуждается, кроме резисторов, подключенных в средними контактам USB - Data+ и Data-. А нужны они для того, чтобы сам сотовый телефон понимал, что он подключен к заряднику, а не к компьютеру для передачи данных.
В настройки схема не нуждается и начинает работать сразу.
Светодиод показывает наличие протекании зарядного тока. Если он не горит, значит батарея полностью разрядилась, либо телефон полностью зарядился.
Готовый преобразователь

undefined

Зарядка для телефона от батареи 9 В
На картинке вид законченного устройства в корпусе. Мини-зарядное устройство удобно носить с собой в кармане так ка оно очень маленькое, причем вместе батарейкой.
