Беспроводной светодиод

Я покажу вам способ как заставить светодиод светиться без подключения к нему проводов. Для это нужно будет собрать несложное устройство на одном транзисторе. И вы сможете разыграть друзей, продемонстрировав им свои магические возможности.
Схема

Беспроводной светодиод

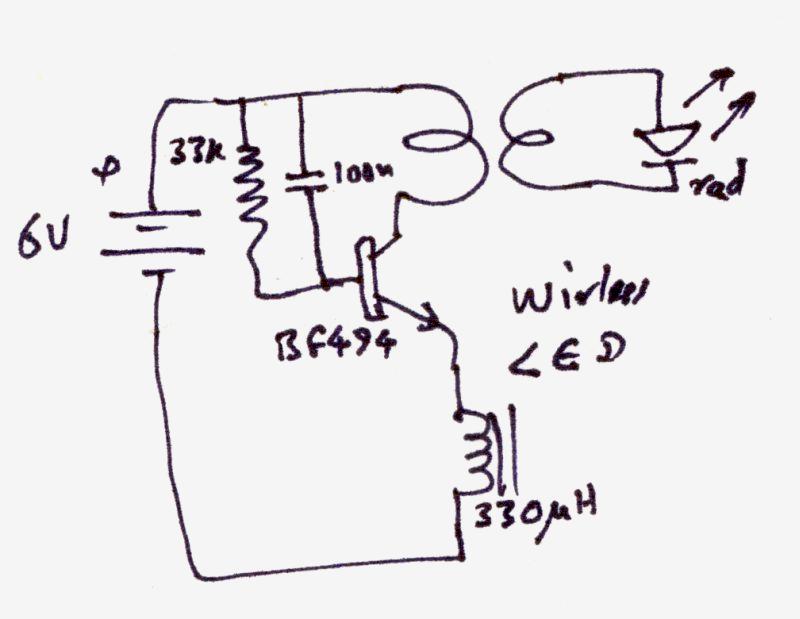

Принципиальная схема на одном транзисторе. Это почти классический высокочастотный генератор с индуктором и обратной связью.
Индуктор представляет собой проволоку, выполненную в виде круглой петли. Светодиод так же имеет приемную петлю. При совмещении этих петель вместе на некотором расстоянии - энергия передается светодиоду и он начинает светиться.
Питается вся схема от пальчиковых батареек.
Возможно у вас закрадется вопрос - где обратна связь в этом генераторе? Генератор работает на очень высокой радио частоте. И конденсатора для обратный связи не требуется, так к сам корпус транзистора имеет небольшую емкость. Плюс ко всему индуктивности расположены очень близко между собой.

Детали для схемы

Беспроводной светодиод
Список деталей:
1. Батарейки - 6 шт.
2. Один красный светодиод.
3. Транзистор, типа BF494 или аналогичный.
4. Конденсатор 0,1 мкФ.
5. Резистор 33 кОм.
6. Индуктивность 330 мкГ.
Провода, припой и т. д. по мере необходимости.
Для петли индуктора - любой кусочек одножильного провода, не сильно тонкого.
Сам светодиод

Беспроводной светодиод
Светодиод потребует доработки. Его вывода нужно согнуть в кольцо и запаять. Все. Приемный индикатор высокочастотного излучения готов.
Делаем генератор

Беспроводной светодиод

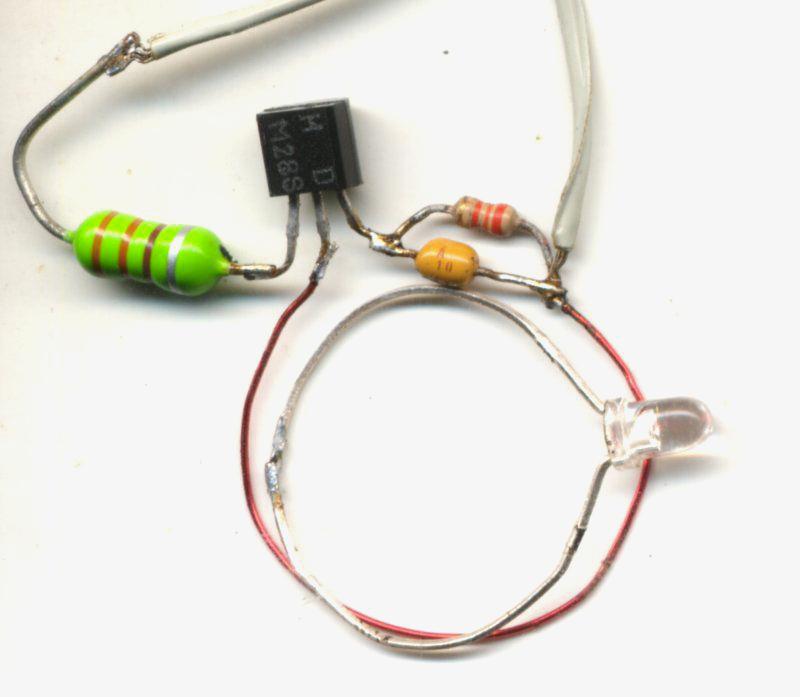

Очень желательно спаять все так как у меня на рисунке.
Я так же собрал два колечка со светодиодом. Один красный, другой синий. Так, на всякий случай.
Беспроводной светодиод
Подключите генератор к источнику питания. И подносим светодиод, если светится - все работает.
Беспроводной светодиод
Далее проверяем расстояние, но котором работает светодиод. Оно будет порядка нескольких сантиметров.
Теперь остается закрепить схему и элементы питания под столом и удивлять своих друзей, веселым и необычным даром. Всего доброго!
Смотрите видео

Источник: https://sdelaysam-svoimirukami.ru/4140-besprovodnoy-svetodiod.html
