Светодиодная цветомузыка

Порой так хочется создать у себя дома яркое световое шоу, позвать друзей, включить громче музыку и окунуться в атмосферу дискотеки. С музыкой и друзьями проблем обычно не возникает, а вот организовать цветомузыку бывает достаточно проблематично. Даже самые простые световые эффекты стоят, порой, приличных денег, к тому же продаются далеко не во всех магазинах. Как же быть, если желание насладиться мигающими в такт музыке огоньками не угасает? Выход есть – собрать цветомузыку самому.

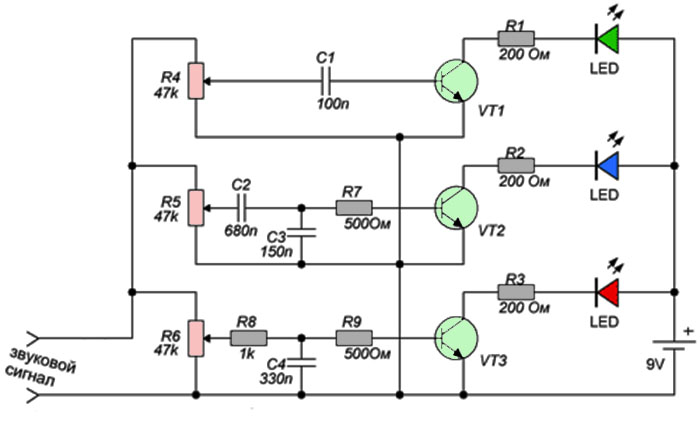

Схема цветомузыки

Светодиодная цветомузыка

Схема проста как валенок, содержит всего три транзистора и горстку резисторов с конденсаторами. Она содержит в себе три фильтра для низких, средних и высоких частот, поэтому такую цветомузыку можно назвать трёхканальной. Красный светодиод загорается, когда в звуковом сигнале преобладают низкие частоты, синий светодиод реагирует на средние частоты, а зелёный – на высокие. Подстроечные резисторы R4 - R6 регулируют чувствительность каждого из каналов, с их помощью задаётся необходимая яркость свечения. Транзисторы VT1 – VT3 коммутируют светодиоды, здесь можно применить любые n-p-n транзисторы малой мощности, например, BC547, BC337, КТ3102. Вместо отдельных светодиодов для увеличения яркости можно использовать отрезки светодиодной ленты, в этом случае транзисторы стоит поставить большей мощности, например, BD139, 2N4923, КТ961. На вход схемы можно подавать звуковой сигнал, например, с плеера, телефона или компьютера. Однако, может оказаться так, что уровня звукового сигнала не хватит для открывания транзисторов этой схемы и светодиоды будут светится тускло. Чтобы этого не произошло, сигнал нужно усилить, например, с помощью простенького усилителя на одном транзисторе, схема которого показана ниже.

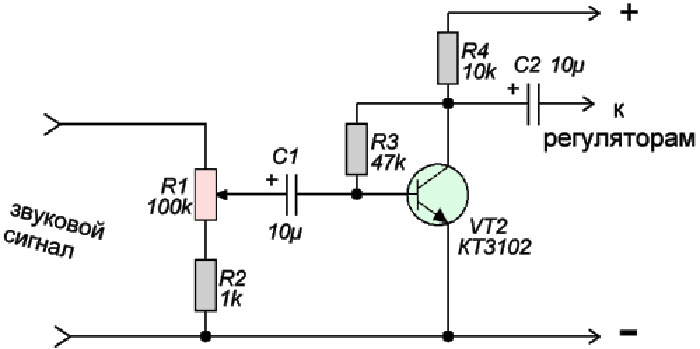

Схема усилителя

Светодиодная цветомузыка
Транзистор можно использовать любой маломощный, хорошо себя зарекомендовал в этой схеме отечественный КТ3102. С помощью подстроечного резистора R1 можно регулировать уровень сигнала, подаваемого на схему цветомузыки. Питается усилитель от тех же 9 – 12 вольт. На его вход можно подавать даже слабый сигнал с телефона, ведь он будет усилен до нужного уровня.
Светодиодная цветомузыка
Сборка простой цветомузыки

После разбора схем можно приступить непосредственно к сборке конструкции. Обе схемы можно собрать на одной плате, как я и сделал. Печатная плата имеет размеры 35х55 мм и выполняется методом ЛУТ. Несколько фотографий процесса:

Скачать плату:
pechatnaya-plata.zip [8,98 Kb] (cкачиваний: 411)
После того, как лишняя медь стравлена, отверстия просверлены, дорожки залужены можно начинать впаивать детали. Первыми впаиваются небольшие детали – резисторы, после них конденсаторы, транзисторы. В последнюю очередь на плату устанавливаются массивные подстроечные резисторы. Для подключения проводов питания и звукового сигнала можно использовать клеммники, тогда соединять провода будет куда удобнее. После того, как все детали запаяны обязательно нужно отмыть плату от флюса, прозвонить соседние дорожки на замыкание.
Светодиодная цветомузыка
Светодиодная цветомузыка
Первое включение и настройка

Подавать напряжение на плату стоит, включив в разрыв одного из проводов питания амперметр. При отсутствии сигнала на входе схема потребляет примерно 1-2 мА. Все подстроечные резисторы нужно повернуть в среднее положение, после этого можно подавать на вход схемы звуковой сигнал. Для этого стоит воспользоваться разветвителем, который включается в гнездо телефона или плеера. При этом сигнал одновременно будет поступать и на колонки, и на плату цветомузыки. С помощью R1 нужно добиться того, чтобы яркость свечения светодиодов была достаточной. Затем с помощью резисторов R4 - R6 регулируется каждый канал отдельно, чтобы яркость свечения всех светодиодов была одинаковой. После того, как схема настроена, вместо отдельных светодиодов можно подключать яркие светодиодные ленты, включить погромче музыку и наслаждаться проделанной работой. Удачной сборки!
Светодиодная цветомузыка
Светодиодная цветомузыка
Смотрите видео

Работа такой цветомузыки наглядно показана на видео:
