Чувствительный микрофон для компьютера
Самый простой компьютерный микрофон — это китайский капсюль подключённый ко входу. Этот капсюль-микрофон также питается от входа компьютера. Он состоит из конденсаторного микрофона с усилителем на полевом транзисторе. Чувствительности такого капсюля порой недостаточно, приходиться подносить его в плотную к лицу, чтобы уровень звука был нормальны.
Хочу поделиться с вами очень простой схемой предварительного усилителя для капсюля-микрофона на одном транзисторе. Такой схемой можно доработать уже имеющуюся компьютерную гарнитуру, либо сделать дополнительный микрофон в корпусе, скажем, из шприца. Или вообще просто обдуть термоусадкой.
Проблемы по поиску капсюлей быть не должно: они применяются почти везде в телефонах, гарнитурах, китайских кассетных магнитофонах и т.п.
Схема питается от входа компьютера и дополнительного источника питания вам не потребуется.
Для сборки схемы чувствительного микрофона нам понадобится:
1. Транзистор BC547 или КТ3102, можно попробовать КТ315.
2. Резисторы R1 и R2 номиналом 1 кОм. Для увеличения чувствительности R1 под капсюль, номиналом от 0,5 – 10 кОм.
4. Дисковый керамический конденсатор номиналом 100-300 пФ. Его можно не включать, если изначально никаких «шипов» или возбуждений усилителя не будет.
5. Электролитический конденсатор 5-100 мкФ (6,3 -16 В).
Первым делом определим полярность подключения микрофона-капсюля. Делается это простой: минус всегда подключен к корпусу. Затем собираем схему, хоть навесным монтажом, хоть на мини плате. Вся чувствительность предварительного усилителя будет зависеть от коэффициента усиления транзистора и подобранного резистора R1. Обычно усилитель собирается и работает сразу, его чувствительности должно хватать с запасом.
Запись сделана на капсюль без схемы предварительного усилителя.

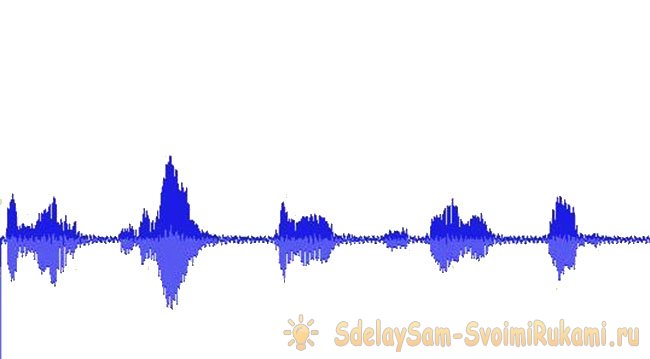

Запись сделана на капсюль со схемы предварительного усилителя.
Разницу видно не вооруженным глазом. Теперь микрофон не обязательно вешать на шею и в него кричать. Можно вполне поставить его на стол и говорить без лишних усилий. Ну а если чувствительность окажется слишком большой, то её всегда можно без проблем убавить настройками в операционной системе.
