Я бы сказал, что это просто супер простой усилитель, содержащий все четыре элемента и выдающий мощность 40 Вт на два канала! 4 детали и 40 Вт х 2 выходной мощности Карл! Это находка для автолюбителей, так как питается усилитель от 12 Вольт, полный диапазон от 8 до 18 Вольт. Его можно запросто встраивать в сабвуферы или акустические системы.
Все сегодня доступно благодаря использованию современной элементной базы. А именно микросхеме - TDA8560Q.



Это микросхема фирмы «PHILIPS». Ранее была в ходу TDA1557Q, на которой можно также собрать стерео усилитель с выходной мощностью 22 Вт. Но её в последствии модернизировали, обновив выходной каскад и появилась TDA8560Q с выходной мощностью 40 Вт на канал. Также аналогом является TDA8563Q.
Схема автомобильного усилителя на микросхеме

undefined

Очень простой мощный усилитель на микросхеме

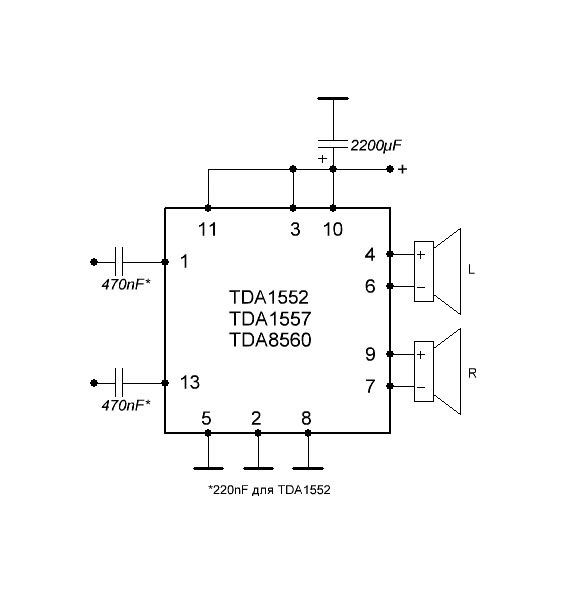

На схеме микросхема, два входных конденсатора и один фильтрующий. Фильтрующий конденсатор указан с минимальной емкостью 2200 мкФ, но лучшем решением будет взять 4 таких конденсатора и запараллелить, так вы обеспечите более стабильную работу усилителя на низких частотах. Микросхему нужно обязательно устанавливать на радиатор, чем больше, тем лучше.

Также можно увеличить в схеме число компонентов, повышающих надежность при эксплуатации, но не принципиально.
Очень простой мощный усилитель на микросхеме

undefined

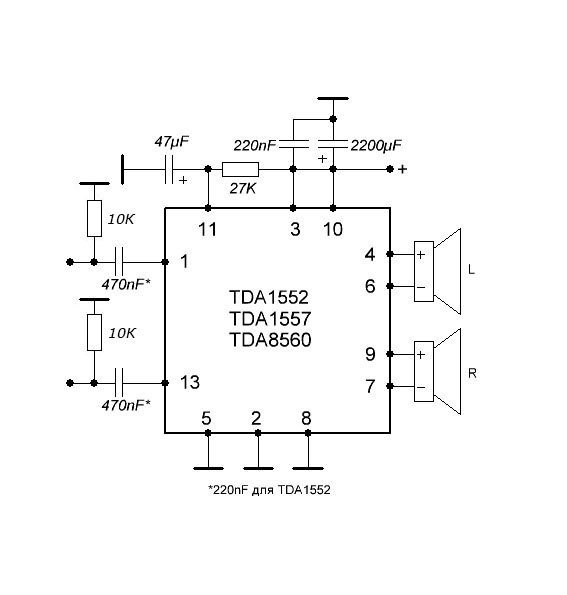

Тут добавилось ещё пять деталей, объясню для чего. Два резистора на 10 К Ом уберут фон, если к схеме идут длинные провода. Резистор 27 К Ом и конденсатор 47 мкФ дают плавный пуск усилителя без щелчков. А конденсатор 220 пF отфильтрует высокочастотные помехи идущие по проводам питания. Так что я рекомендую доработать схему этими узлами, лишним не будет.
Хочу ещё добавить, что усилитель развивает полную мощность только на нагрузке 2 Ома. На 4 Ом будет где-то порядка 25 Вт, что тоже очень неплохо. Так что нашу советскую акустику раскачает.
Низковольтное, однополярное питание дает дополнительные плюсы: использование в автомобильной акустике, дома же можно питать от старого компьютерного блока питания.
Минимальное количество компонентов позволяет встраивать усилитель в замен старому, вышедшему из строя, на микросхеме других марок.
Смотрите видео теста усилителя
