Такой простой, но в то же время очень эффективный регулятор, сможет собрать практически каждый, кто может держать в руках паяльник и хоть слегка читает схемы. Ну а этот сайт поможет вам осуществить своё желание. Представленный регулятор регулирует мощность очень плавно без бросков и провалов.

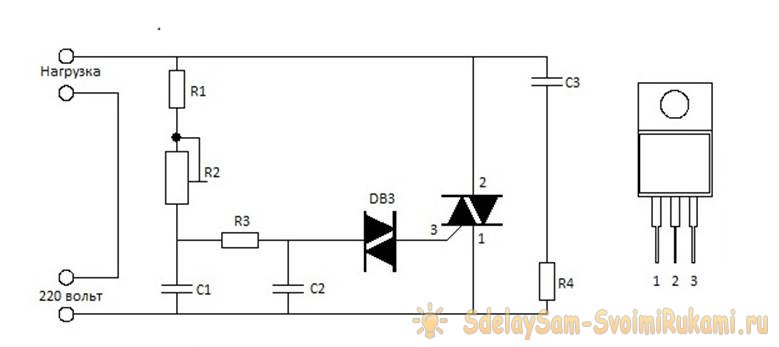

Схема простого симисторного регулятора

undefined

Симисторный регулятор мощности
Такой регулятор можно применить в регулировании освещения лампами накаливания, но и светодиодными тоже, если купить диммируемые. Температуру паяльника регулировать - легко. Можно бесступенчато регулировать обогрев, менять скорость вращения электродвигателей с фазным ротором и ещё много где найдётся место такой полезной вещице. Если у вас есть старая электродрель, у которой не регулируются обороты, то применив этот регулятор, вы усовершенствуете такую полезную вещь.
В статье, с помощью фотографий, описания и прилагаемого видео, очень подробно описан весь процесс изготовления, от сбора деталей до испытания готового изделия.
Симисторный регулятор мощности
Сразу говорю, что если вы не дружите с соседями, то цепочку C3 - R4 можете не собирать. (Шутка) Она служит для защиты от радиопомех.
Все детали можно купить в Китае на Алиэкспресс. Цены от двух до десяти раз меньше, чем в наших магазинах.
Для изготовления этого устройства понадобится:
R1 – резистор примерно 20 Ком, мощностью 0,25вт;
R2 – потенциометр примерно 500 Ком, можно от 300 Ком до 1 Мом, но лучше 470 Ком;
R3 - резистор примерно 3 Ком, 0, 25 Вт;
R4- резистор 200-300 Ом, 0, 5 Вт;
C1 и C2 – конденсаторы 0, 05 МкФ, 400 В;
C3 – 0, 1 МкФ, 400 В;
DB3 – динистор, есть в каждой энергосберегающей лампе;
BT139-600, регулирует ток 18 А или BT138-800, регулирует ток 12 А – симисторы, но можно взять и любые другие, в зависимости от того, какую нагрузку нужно регулировать. Динистор ещё называют диак, симистор – триак.
Радиатор охлаждения выбирается от величины планируемой мощности регулирования, но чем больше, тем лучше. Без радиатора можно регулировать не более 300 ватт.
Клеммные колодки можно поставить любые;
Макетную плату применять по вашему желанию, лишь бы всё вошло.
Ну и без прибора, как без рук. А вот припой применять лучше наш. Он хоть и дороже, но намного лучше. Хорошего припоя Китайского не видел.

Приступаем к сборке регулятора

Сначала нужно продумать расстановку деталей так, чтобы ставить как можно меньше перемычек и меньше паять, затем очень внимательно проверяем соответствие со схемой, а потом все соединения запаиваем.
Убедившись, что ошибок нет и поместив изделие в пластиковый корпус, можно опробовать, подключив к сети.

Будьте очень внимательны при испытании. Все детали схемы находятся под прямым напряжением сети 220 вольт и прикосновение к ним, является очень опасным.
Если сборка вами проведена правильно, то всё должно заработать сразу. Устройство в регулировке и наладке не нуждается.
Испытание регулятора мощности
