Детектор скрытой проводки

Довольно часто у жителей многоквартирных домов возникает необходимость закрепить на стене квартиры картину, вешалку, полку или ещё какой-нибудь предмет интерьера. Для этого необходимо отметить точку на стене и пробурить небольшое отверстие перфоратором. Однако всегда есть вероятность попасть в проводку, спрятанную в стене под обоями – в этом случае небольшое обновление интерьера может закончится неизбежным вызовом электриков. Чтобы такого не произошло, можно собрать простой детектор скрытой проводки, который точно покажет, где проходят провода, а где их нет.

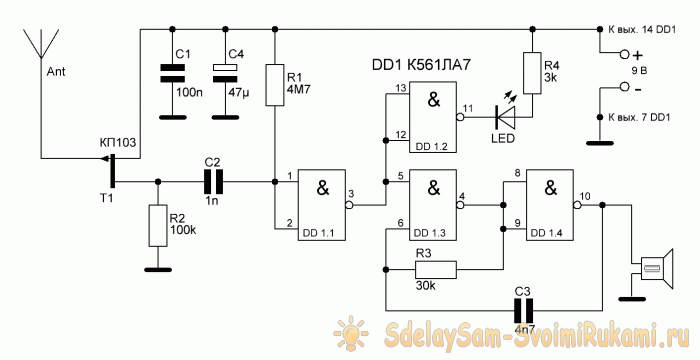

Схема

Детектор скрытой проводки
Чувствительным элементом схемы является полевой транзистор КП103, к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет. Также в схеме используется микросхема К561ЛА7, которая представляет собой 4 логических элемента 2И-НЕ. Её можно заменить импортным аналогом, микросхемой CD4011. Светодиод на схеме загорается тогда, когда антенна оказывается в непосредственной близости от провода под напряжением. В качестве антенны можно использовать отрезок обычного тонкого провода, длиной 5-10 см. Чем больше его длина, тем больше чувствительность прибора. Схема потребляет примерно 10-15 мА, питается напряжением 9 вольт. Для питания подойдёт обычная батарейка Крона. При необходимости, к 10 выводу микросхемы можно подключить любой пьезокерамический излучатель, например, ЗП-3, тогда при обнаружении провода будет раздаваться звук.

Детектор скрытой проводки
Сборка детектора

Схема собирается на миниатюрной печатной плате размерами 40 х 30 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. После травления желательно залудить дорожки, это упростит пайку деталей, и медь не будет окисляться.
Детектор скрытой проводки
После изготовления печатной платы можно запаивать детали. Следует быть осторожным, обращаясь с микросхемой – она чувствительна к статике и её легко можно повредить. Поэтому на плату запаиваем панельку под микросхему и помещаем в неё микросхему только после завершения сборки. Также нужно быть внимательным при запаивании транзистора – если он в пластиковом корпусе, то на плату запаиваются только две ножки – сток и исток, и антенна припаивается непосредственно к затвору. Если корпус металлический, все три ножки запаиваются на плату вместе с антенной. Важно не перепутать цоколёвку, иначе прибор не заработает. Провода питания, для удобства, можно сразу припаять к коннектору для Кроны, как я и сделал. После завершения пайки обязательно нужно смыть остатки флюса с платы, иначе может пострадать чувствительность. Желательно также проверить правильность монтажа и соседние дорожки на замыкание.
Детектор скрытой проводки
Детектор скрытой проводки
Испытания детектора

После завершения сборки можно приступать к испытаниям. Берём крону и подключаем её к плате, поставив в разрыв одного из проводов амперметр. Потребление схемы должно составлять 10-15 мА. Если ток норме, можно поднести антенну детектора к любому сетевому проводу и наблюдать, как будет загораться светодиод и пищать пьезоизлучатель, если он установлен. Дальность обнаружения проводки составляет примерно 3-5 см, в зависимости от длины антенны. При этом не следует прикасаться к антенне, от этого заметно падает чувствительность. Прибор не требует никакой настройки и начинает работать сразу после подачи питания. Помимо сетевых проводов, он реагирует также на кабель витую пару. Удачной сборки.
Детектор скрытой проводки
Детектор скрытой проводки
Смотрите видео

На видео наглядно видно, как работает такой детектор. С его помощью удалость достаточно точно определить, где проходят провода от выключателя.
