Автомобильный тестер-пробник своими руками
Сегодня у нас новая полезная самоделка для авто: автомобильный пробник своими руками.
Здравствуйте друзья.
Сегодня мы будем делать вот такой автомобильный пробник.
Он имеет две функции, а именно — это показывать замыкание на массу, а также наличие напряжения 12 вольт.
И всё это подсоединив только один провод на массу автомобиля.
Для изготовления автомобильного пробника нам понадобится:
шприц на 5 кубов;
4 батарейки LR44;
два светодиода с резистором;
кусок стальной проволоки;
провод с зажимом на конце.

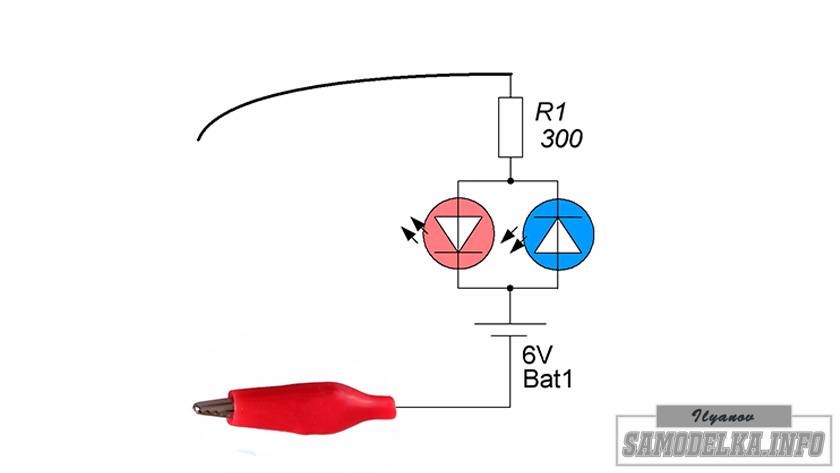

Схема пробника очень простая.
Процесс изготовления
Сперва спаиваем встречно два светодиода.

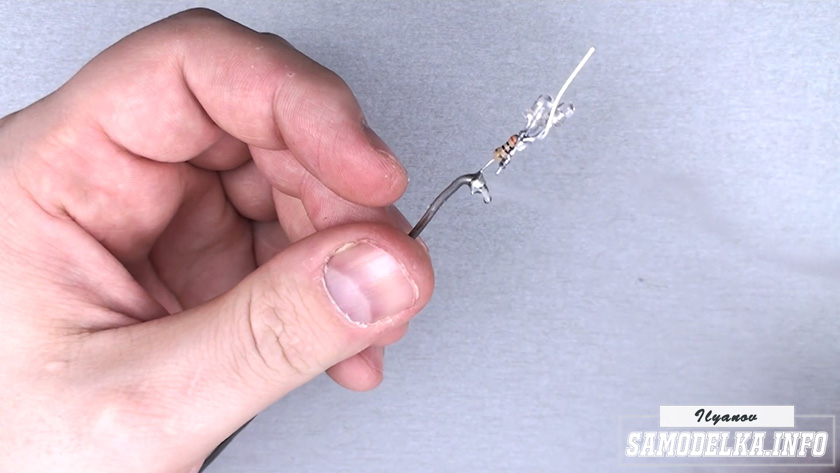

Один конец припаиваем через резистор к стальному щупу.

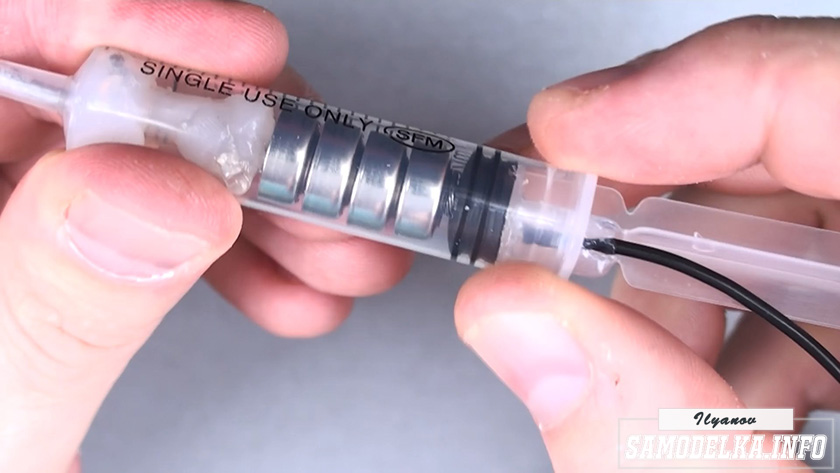

Устанавливаем на место батарейки.
Изолируем щуп трубкой от медицинской системы.
Проверяем замыкание на массу
Проверяем индикацию 12 вольт
Теперь можно быстро проверить напряжение на любой клемме и одновременно замыкание на массу.
Также легко контролировать замыкание концевых выключателей или сигналы в кнопок. А также исправность реле, предохранителей, лампочек, целостность проводов и наличие контакта. Подробнее о сборке и работу можно посмотреть на видео:
