Простейшее зарядное для Li-ion из хлама
Изготавливаем своими руками простое зарядное устройство для li-ion из подручных средств.Не раз задаваясь вопросом о заряде Li-ion, Li-pol пришел к созданию простого зарядного устройства. Устройство состоит из нескольких блоков. Индикатор процесса заряда аккумулятора и плата от аккумулятора планшета.

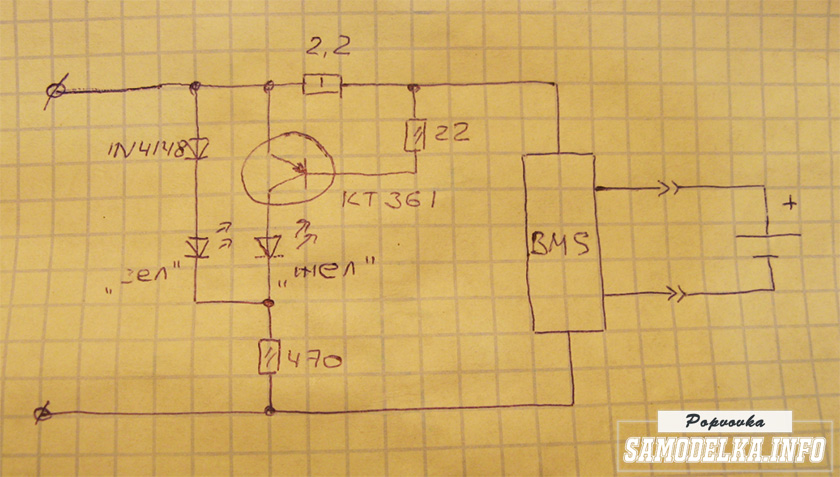

Схема очень простая и спаять ее не составит труда даже начинающему паяльщику.
Детали можно раздобыть практически везде.
Для конструкции нам понадобится:
транзистор КТ361;
резисторы на 0.25 ватт и сопротивлением 22 и 470 ом;
резистор от 1 ватт с сопротивлением 2.2 ом;
диод 1N4148;
двухцветный светодиод;
платка BMS и любого литиевого аккумулятора, будь то планшет, моб. телефон.

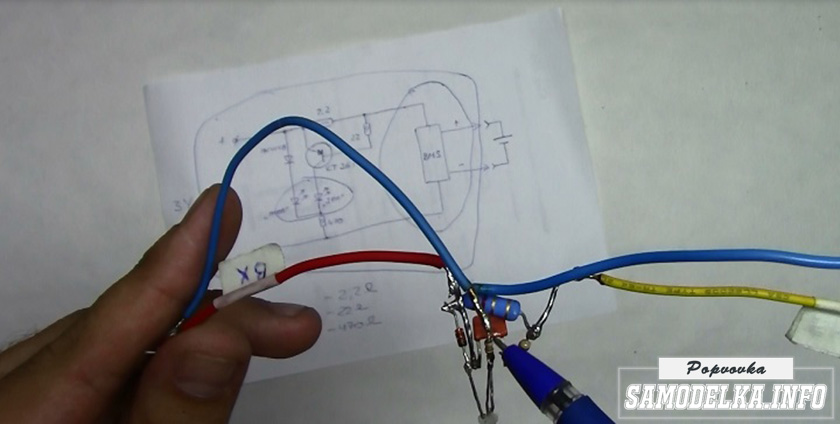

Паяем навесным монтажом. Так конструкция более компактна.

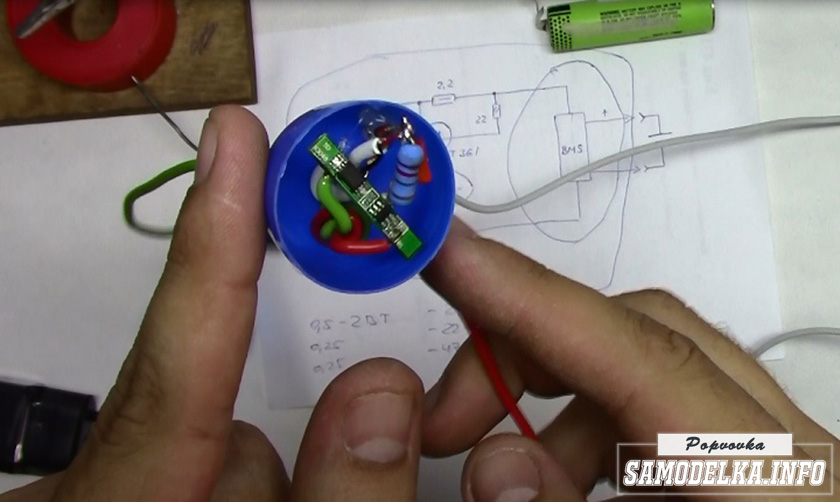

Припаиваем платку BMS к нашей схеме. Монтируем устройство в яйцо от киндера. Клеем термо-клеем.
Провода выводим наружу. Монтируем крокодилы и устройство готово.
Светодиод индицирует процесс заряда. Оранжевое свечение (зеленый+желтый) — заряд идет. Зеленый — заряд окончен
Более подробную сборку можно посмотреть на видео.
