Рассмотрим несколько простых схемотехнических реализаций. Первая схема воспроизводит эффект "бегущих огней" для трех гирлянд. Основа схема три инвертора цифровой микросхемы К555ЛН1.

Схема работает так, что в любой момент времени только на одном из инверторов есть сигнал, соответственно горит только одна из трех гирлянд, а следующая загорается тогда, когда гаснет предыдущая.

undefined

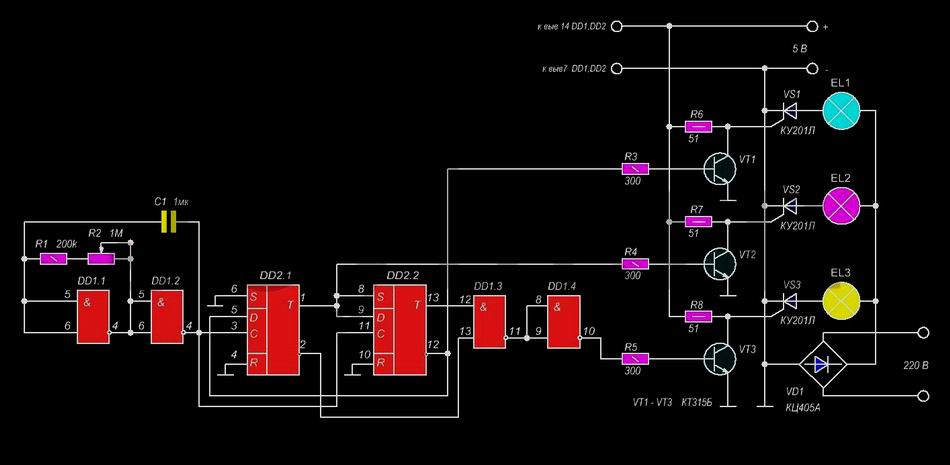

Вторая схема также позволяет достигнуть эффекта «бегущие» огни, но уже с возможностью регулирования скорости переключения гирлянд, за счет генератора прямоугольных импульсов. Частоту переключения гирлянд изменяют с помощью резистора R3.

undefined

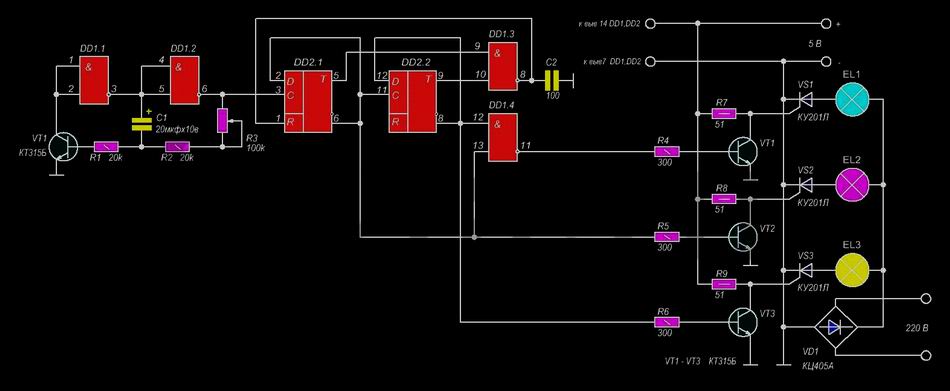

Еще один вариант схемы переключателя елочных гирлянд похож на предыдущую, но собран на КМОП микросхемах и регулировка частоты осуществляется резистором R2.
