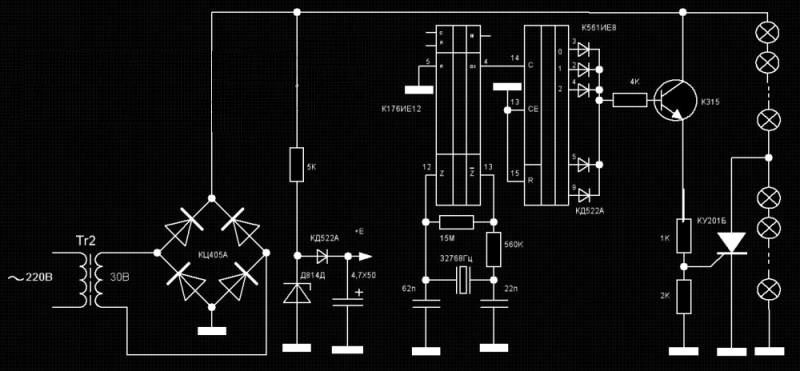

Этой несложной схеме лет тридцать, но она отлично работает каждый новый год у нас дома. Питается схема от параметрического стабилизатора на стабилитроне Д814Д. Задающий генератор выполнен на счетчике К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал с выхода счетчика поступает на дешифратор выполненный на микросхеме К561ИЕ8. Положительные импульсы с ее выходов через диоды поступают на транзистор КТ315, и открывается тиристор. Для более мягкого и комфортного уютного свечения, лучше применять обычные лампочки, которые обеими ветвями подходят к мостовому выпрямителю и загораются в полнакала. В момент времени, когда тиристор открывается, часть ламп шунтируется и остальные начинают светиться в полный накал - это требуется учитывать. Трансформатор можно взять из старого телевизора. В схеме присутствует развязка по сетевому напряжению, и даже при случайном касании проводов питания ламп, беды не случится.
