Приближается Новый год. И пришло время сделать что то необычное. К примеру, колокольчик на светодиодах. Так же, колокольчик неплохо будет смотреться в витрине магазинчика...


Схема колокольчика проста - мультивибратор с частотой чуть больше 1 Гц и много светодиодов. Частоту мультивибратора грубо можно настроить подбором конденсаторов C1, C2 и точно резисторами R21, R22.

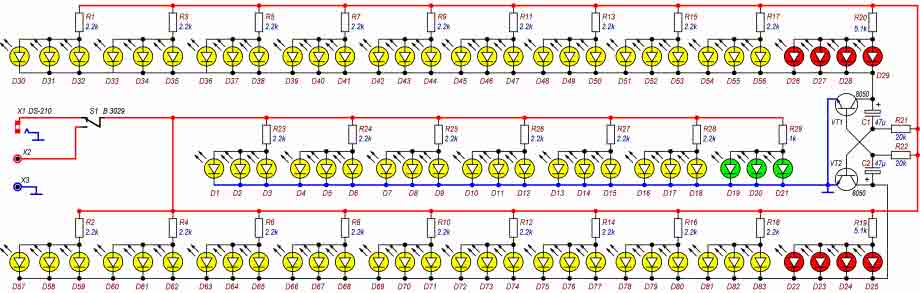

Схема колокольчика
Увеличить схему (откроется в новом окне)

undefined


Светодиоды D1 - D18 (желтые) и D19 - D21 (зеленые) подключены напрямую, светодиоды D30 - D56 (желтые) и D26 - D29 (красные) составляют одно плечо мультивибратора, а светодиоды D57 - D83 (желтые) и D22 - D25 (красные) - другое плечо. Работа колокольчика видна в заставке статьи и в видео ниже.

undefined

Питается колокольчик от 5-9 В. Запитать можно как от кроны (X2, X3) так и от внешнего блока (X1). Потребление схемы при питании от 9В - до 100мА.

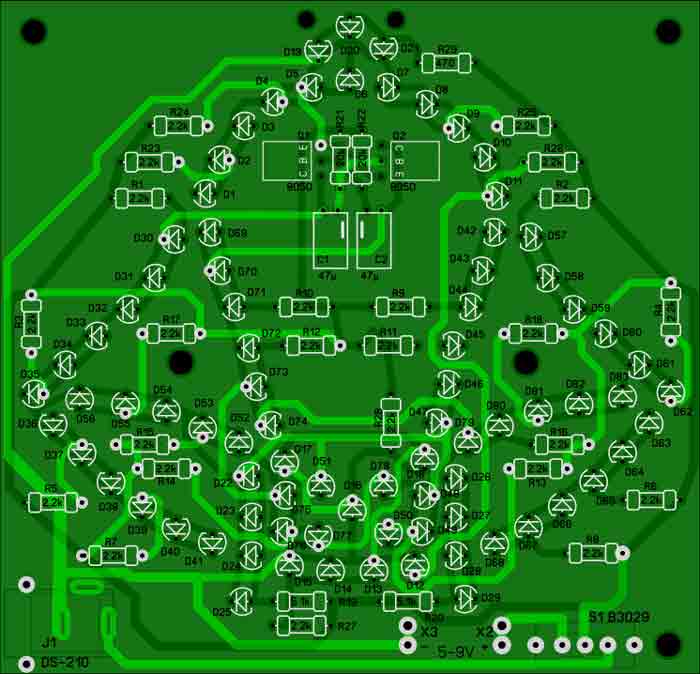

Плата двухсторонняя, размеры 92x90, на одной стороне размещены светодиоды, резисторы, конденсаторы, транзисторы, на другой разъем питания и переключатель.
