Антенна двойной квадрат своими руками
Наверное каждый мечтаем о бесплатном интернете но эта мечта кажется не осуществимой. Я докажу что бесплатные интернет, это вполне реально. В этой статье я покажу вам, как сделать антенну двойной квадрат (биквадрат) своими руками, с помощью которой можно значительно усилить приём Wi-Fi сигнала. А где тут бесплатный интернет, спросите вы, об этом я расскажу в этой статье!
Итак, с помощью антенны двойной квадрат можно в десятки раз усилить приём Wi-Fi сигнала. В любом городе или даже посёлке, люди пользуются интернетом и не у всех Wi-Fi запоролен или пароль слишком простой, как это обычно бывает, обычно это набор простых чисел, который легко можно подобрать. Как только вы подключите антенну двойной квадрат, ваш компьютер поймает кучу Wi-Fi точек и к некоторым из них можно будет подключиться и это реально работает!
Что нужно для изготовления антенны двойной квадрат
Лист гетинакса или фольгированного текстолита (100X120 мм.)
Так же подойдёт любая металлическая пластина.
Медная проволока от 1,5 до 3 мм. (Провод для проводки)
Wi-Fi адаптер
Кусок высокочастотного кабеля для wi-fi
Антенна двойной квадрат изготовление
Зачищаем примерно 28 сантиметров провода. Зачищать нужно аккуратно, старайтесь не делать на нём царапин и зазубрин, так как они значительно ухудшают проходимость радиоволн.
Антенна двойной квадрат своими руками

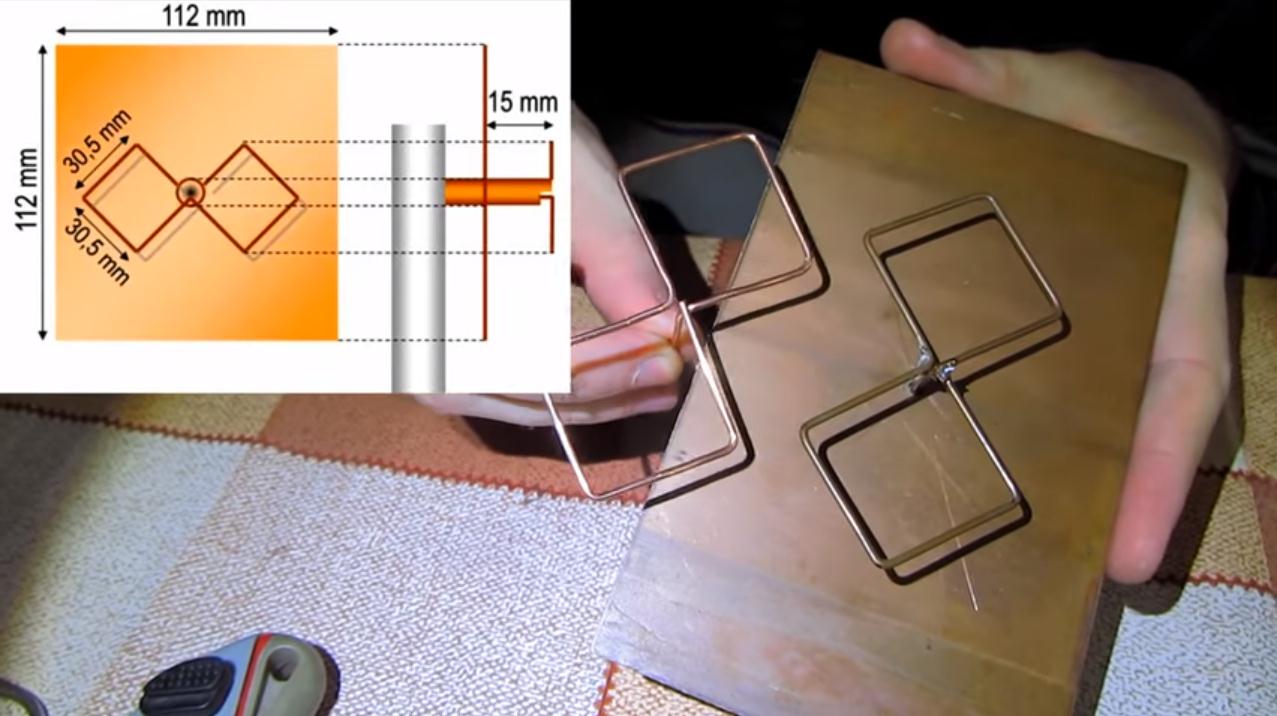

Далее нужно разметить маркером, 8 частей провода по 35 мм. Затем в размеченных местах, с помощью пассатижей, делаем изгибы под 90°. Делать их нужно как можно точнее, так как неточность даже до миллиметра, может заметно ухудшить усиление антенны.

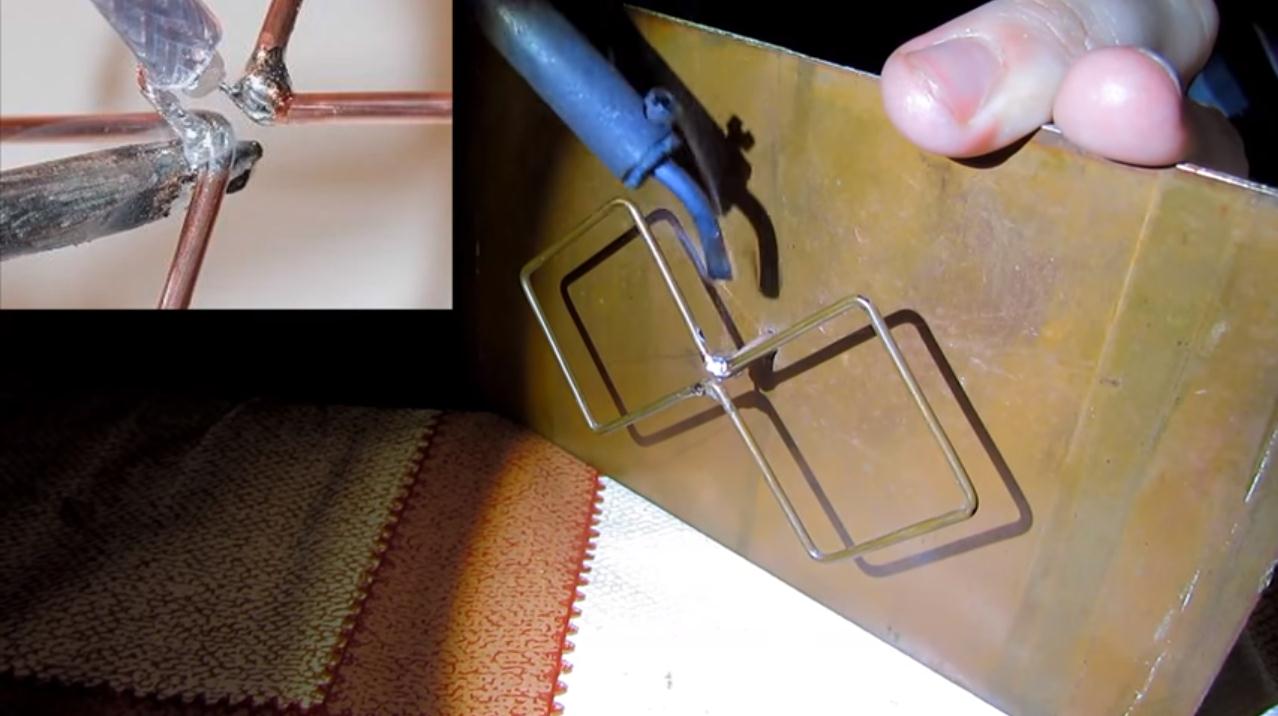

Теперь в подготовленном листе гетинакса, точно по центру, сверлим отверстие и вставляем туда антенну так, что бы расстояние между ней и пластиной было 15 мм. С обратной стороны с помощью припоя крепим ножку антенны. Отверстие нужно сделать немного больше, что бы запустить туда кусок высокочастотного кабеля для wi-fi.

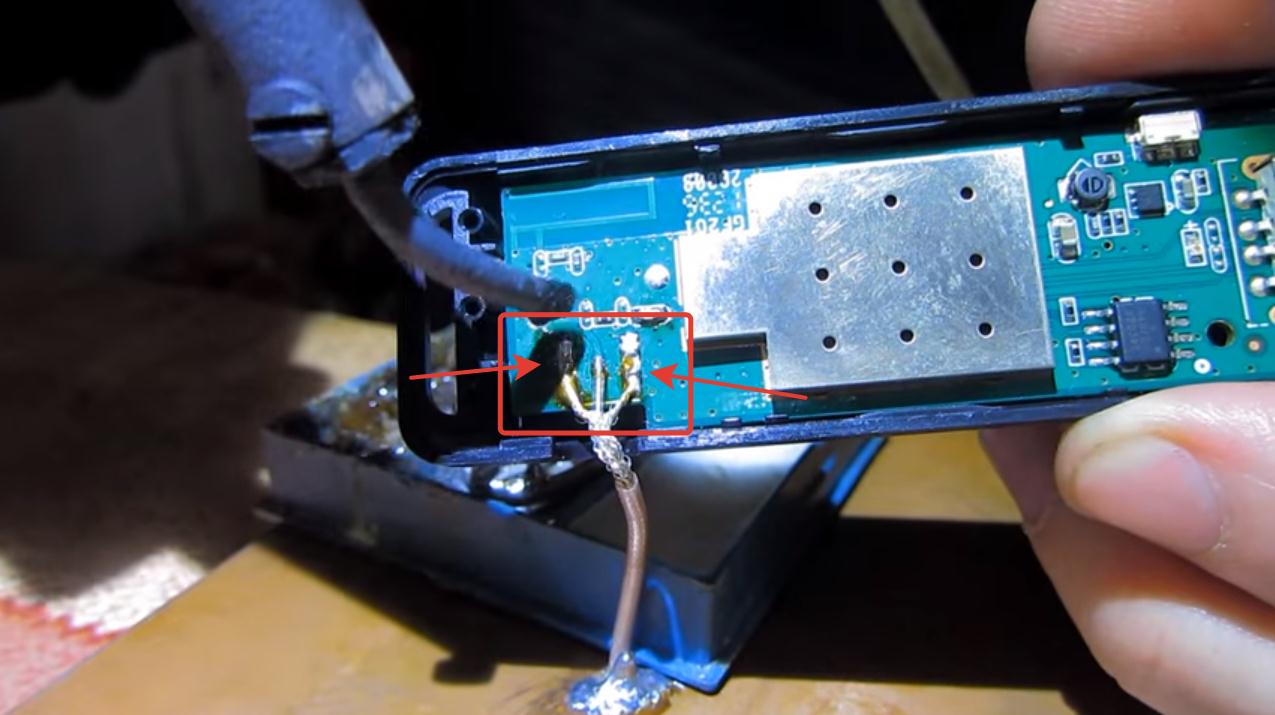

Далее нужно снять крышку с wi-fi адаптера и выпаять встроенную антенну, а на её место припаять кусочек высокочастотного кабеля, а второй его конец припаиваем к антенне, просунув провод через отверстие в экране.

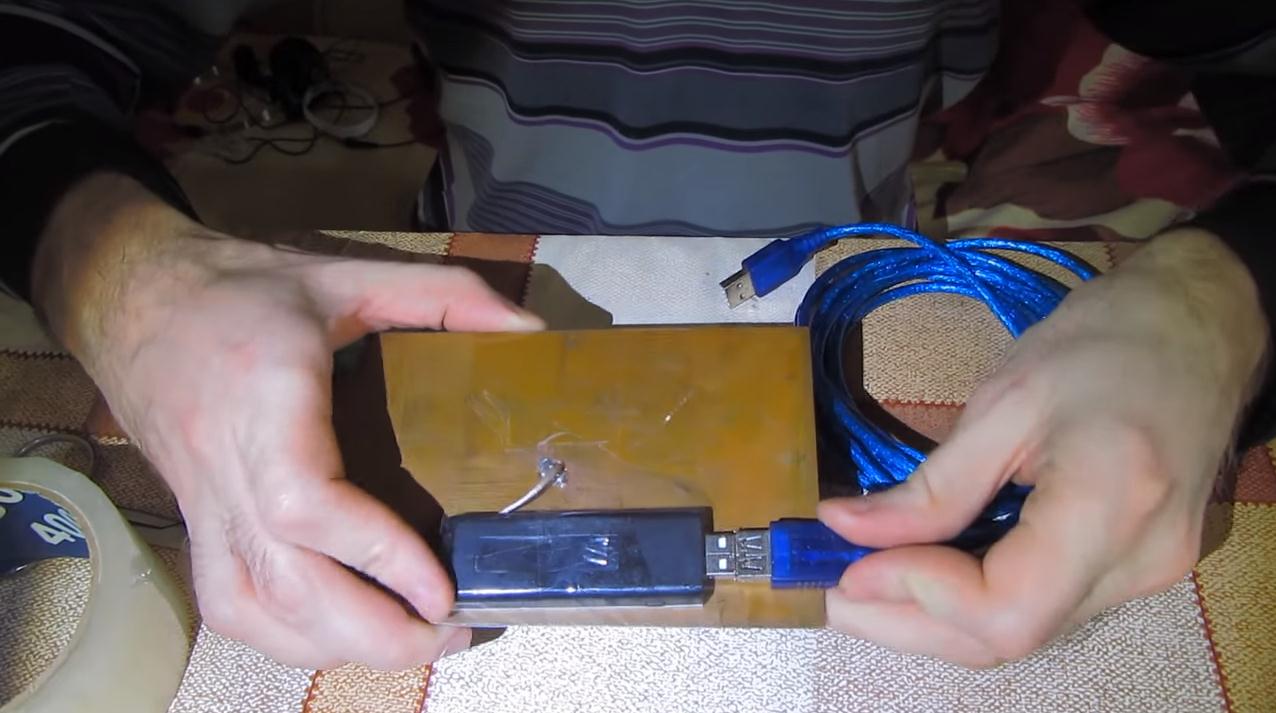

Далее крепим wi-fi к обратной стороне экрана при помощи скотча или можно придумать другое крепление, например припаяв к плате что-то вроде скоб. В Принципе антенна двойной квадрат готова, остаётся только её подключить.
Для этого можно использовать удлинительный USB кабель, если вы живёте в квартире, то его понадобится не много, а если в частном доме, то советую вытащить антенну на крышу, предварительно сделав для неё влагозащитный коробок.
Испытание антенны двойной квадрат

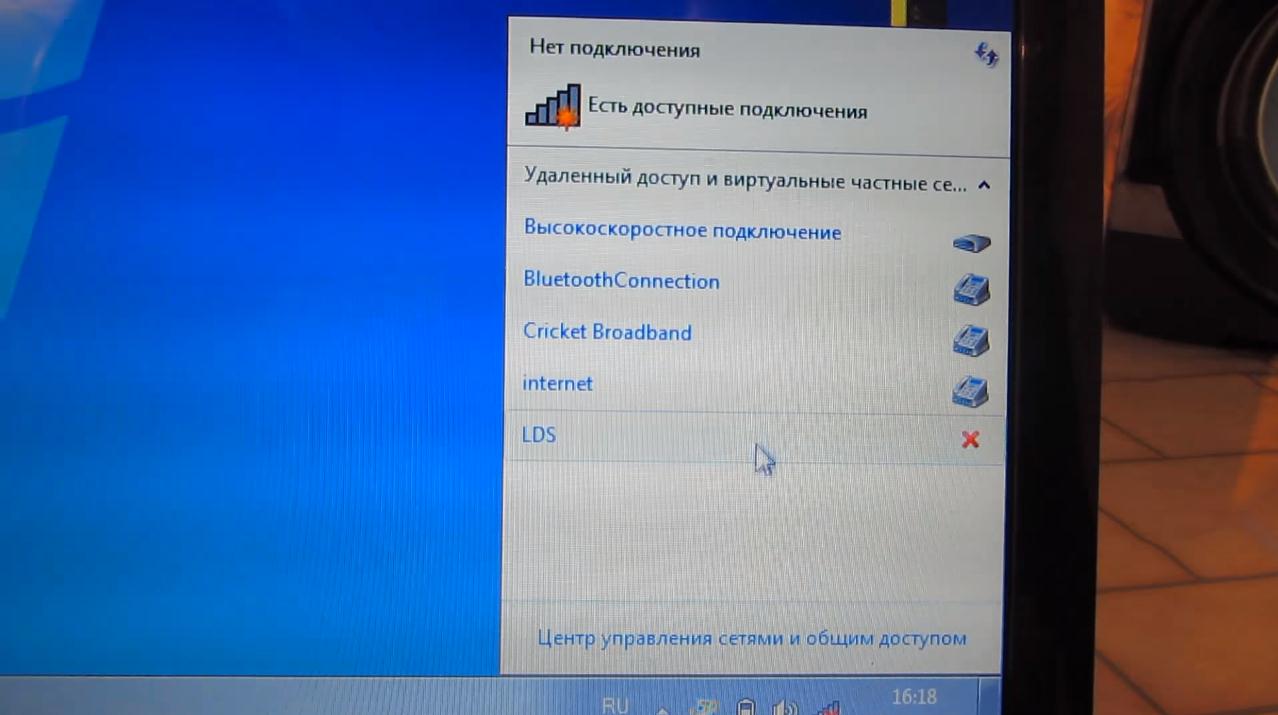

Итак, антенна двойной квадрат готова и теперь можно её испытать. Как говорилось выше, антенна была помещена в защитный корпус, сделанный из пяти литровой пластиковой бутылки. До подключения антенны, на ноутбуке не было ни каких wi-fi подключений.

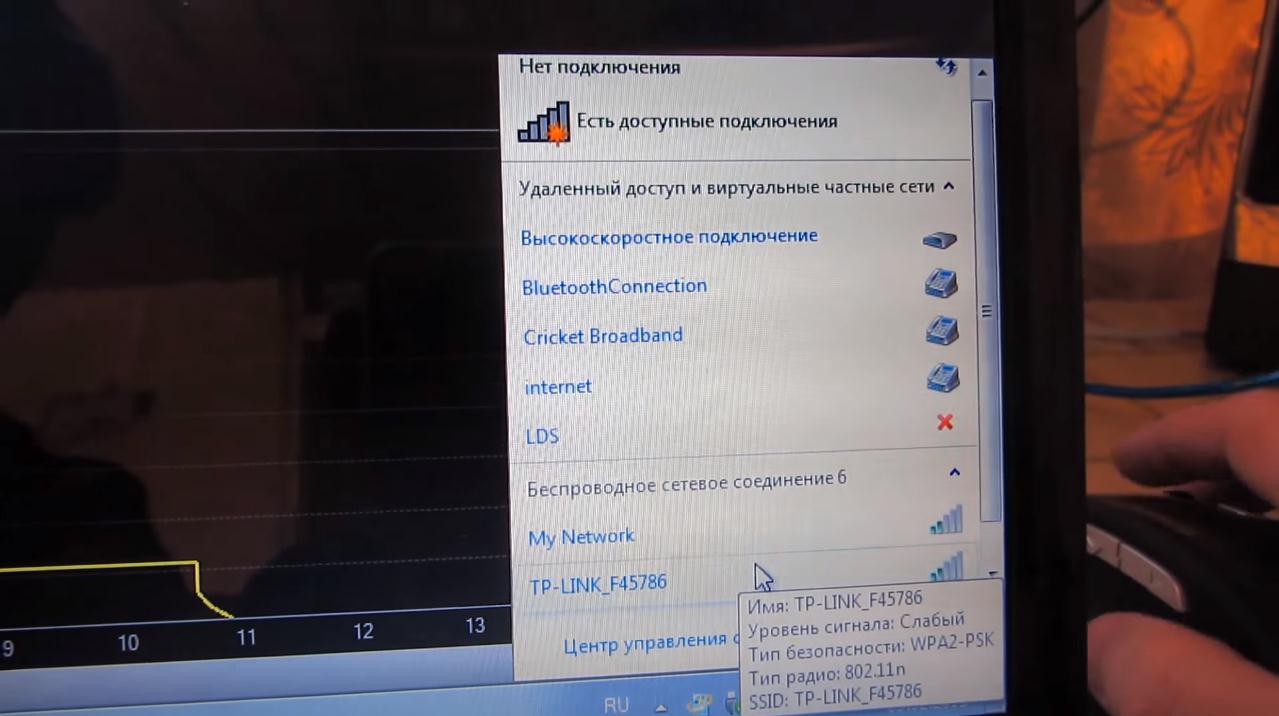

После подключения антенны двойной квадрат, результат превзошел все мои ожидания. Сначала я подключил её коротким кабелем и поднёс к окну, поле чего ноутбук поймал 2 wi-fi сигнала, но они были слабые.

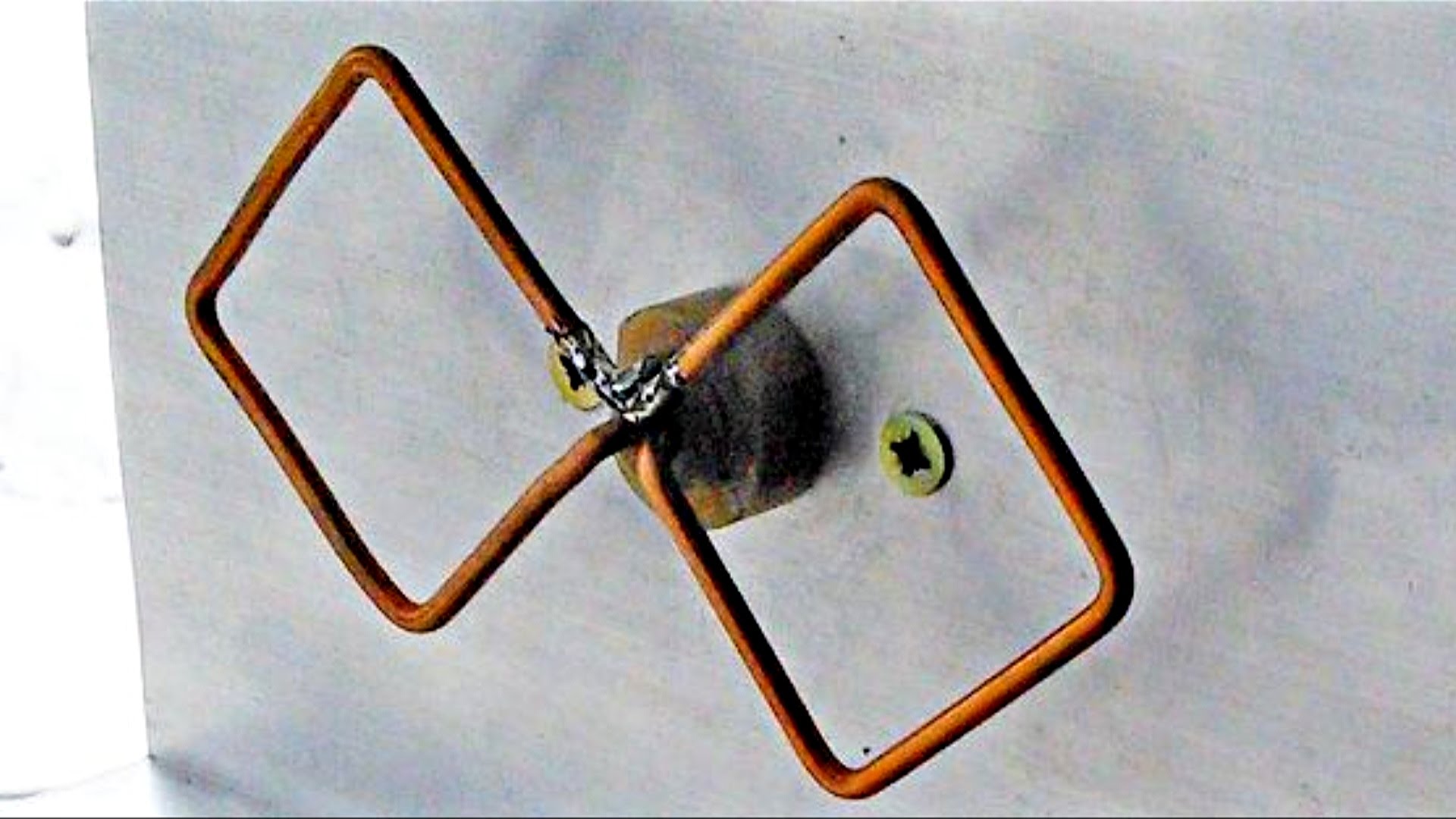

Затем антенна двойной квадрат была установлена на крыше дома. Для неё был изготовлен защитный корпус из пятилитровой пластиковой бутылки. После всех манипуляций, сразу нашлось много wi-fi точек и одна из них была открытая, ко второй удалось подобрать пароль и выглядел он так 12345678 ))
Данные эксперименты были проведены в селе, где мало wi-fi точек, но даже не смотря на это, удалось найти много открытых и с лёгким паролем, в городе результат будет гораздо лучше!
Заключение и особенности антенны двойной квадрат
Антенна двойной квадрат, направленного действия, проворачивая её по кругу, можно поймать различные сигналы. Кстати антенну можно использовать и без экрана и тогда сигнал будет ловиться со всех сторон, но соответственно сигнал упадёт примерно на 30%.
В место экрана можно использовать спутниковую тарелку, прикрепив антенну двойной квадрат на место головки, таким способом значительно усилится уровень сигнала. На этом всё, спасибо за внимание! ))
