Как запустить трехфазовый двигатель от однофазной сети без конденсатора

В этой статье будет рассмотрен способ запуска трех фазовый двигателя от сети 220 Вольт. Запускаться он будет бес помощи пускового конденсатора, а от специального пускового устройства, которое собирается на двух тиристорах, с тиристорными ключами и транзисторным управлением. Схема достаточно проста и собрать её не составит большого труда.

Схема пускового устройства для трех фазового двигателя

Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.



Подключается однофазная сеть:

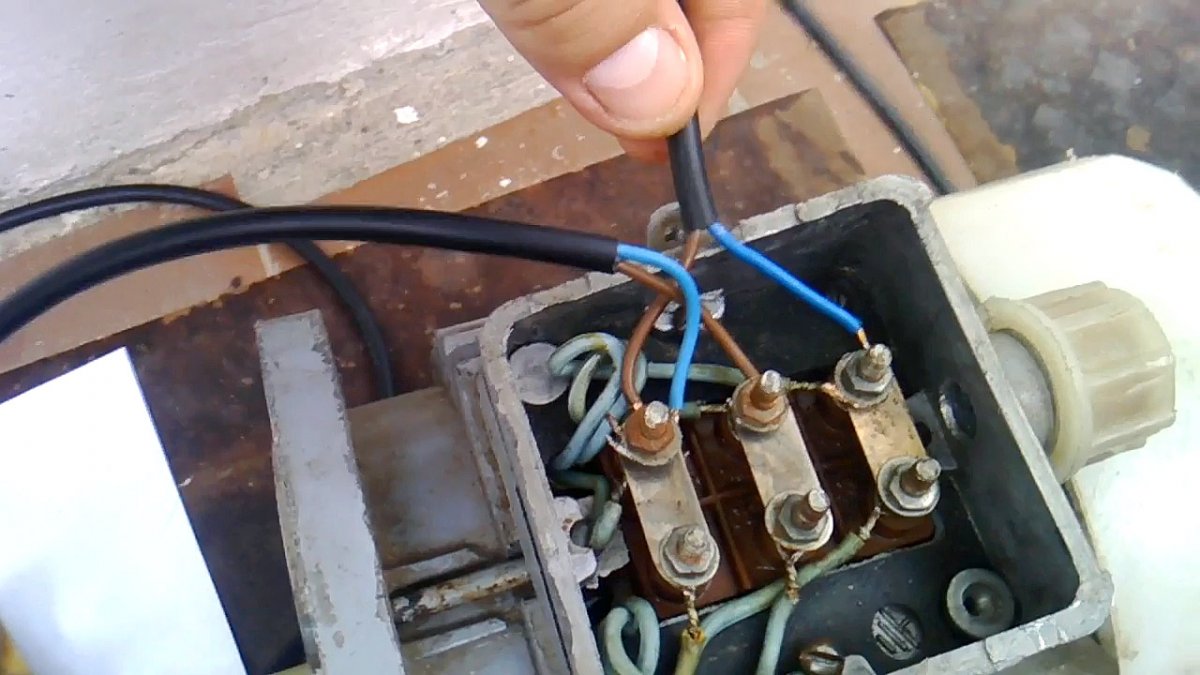

Пусковое устройство подключается к двигателю вместо конденсатора.

Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.

Для эксперимента взят старый двигатель еще советского производства.

С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.

Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.

В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные.

Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В.

Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.

Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.
