Одним из самых простых способов изготовления импульсного блока питания своими руками из «подручных средств» является переделка энергосберегающей лампы под такой блок питания. Так как основной причиной выхода из строя компактных люминесцентных ламп является перегорание одной из нитей накала колбы, то практически их все можно переделать под импульсный блок питания с нужным напряжением.
В данном конкретном случае я переделывал схему электронного балласта 15 ваттной лампочки в импульсный блок питания 12 вольт 1 ампер.

undefined
Переделка схемы энергосберегающей лампы в блок питания 12в

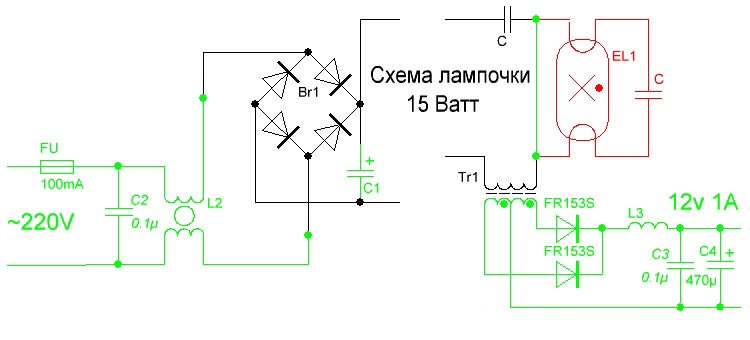

Каждый производитель ламп имеет свои собственные наборы деталей с определенными номиналами в схемах изготавливаемых электронных балластов, но все схемы типовые. Поэтому на схеме я не приводил всю схему лампы, а указал только ее типовое начало и обвязку колбы лампы. Схема электронного балласта нарисована черным и красным цветом. Красным – выделены колба и конденсатор, подсоединенный к двум нитям накала. Их следует удалить. Зеленым цветом на схеме указаны элементы которые нужно добавить. Конденсатор С1 – следует заменить большей емкости, например, 10-20u 400v.

Переделка схемы энергосберегающей лампы в блок питания 12в

В левой части схемы добавлен предохранитель и входной фильтр. L2 выполнен на кольце от материнской платы, имеет две обмотки по 15 витков проводом от витой пары Ø – 0.5 мм. Кольцо имеет наружный диаметр 16мм, внутренний – 8,5мм, ширину – 6,3мм. Дроссель L3 имеет 10 витков Ø – 1 мм, выполнен на кольце от трансформатора другой энергосберегающей лампы.

undefined

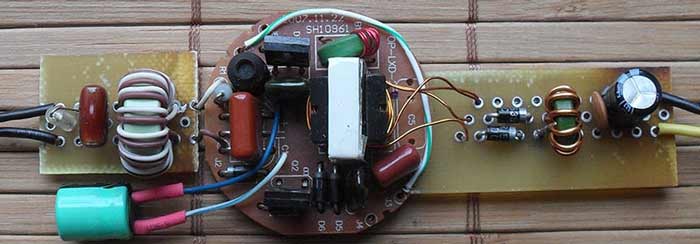

Следует выбирать лампу с большей пустотой окна дросселя Tr1, так как его необходимо будет переделать в трансформатор. У меня получилось намотать по 26 витков Ø – 0.5 мм на каждую из половины вторичной обмотки. Такой вид намотки требует идеально симметричных половин обмотки. Чтобы добиться этого, рекомендую мотать вторичную обмотку сразу в два провода, каждый из которых будет служить симметричной половиной друг друга.

Транзисторы оставил без радиаторов, т.к. предполагаемое потребление схемы меньше мощности, которую потребляла лампа. В качестве теста было подключено на максимальное свечение на 2 часа 5 метров RGB светодиодной ленты, потреблением 12v 1A.
