Данный светодиодный фонарь изготавливается из аккумулятора типа Крона и двух LED светодиодов мощностью 1 Ватт каждый. Фонарь имеет довольна простую конструкцию, легко изготавливается и собирается из доступных деталей. Не смотря на всё это, он достаточно ярко светит и долго держит заряд батареи.


Для изготовления LED фонаря нам потребуется:
Аккумуляторная батарея Крона на 9V [Купить]
LED светодиоды на 1W — 2 штуки [Купить]
Мелкая кнопка из радиоаппаратуры [Купить]
Паяльник [Купить]
Припой [Купить]
Медные провода и изолента [Купить]
Клей [Купить]

undefined
Шаг1. Проверка аккумулатора:
Для изготовления LED фонаря лучше всего использовать именно перезаряжаемый аккумулятор типа Крона, на 9 вольт, так как все компоненты фонаря будут крепиться непосредственно к батареи и её периодически нужно будет перезаряжать!

Для начала нужно проверить аккумулятор на исправность и на наличие заряда, сделать это можно с помощью мультиметра.

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

undefined

Шаг 2. Подготовка LED светодиодов

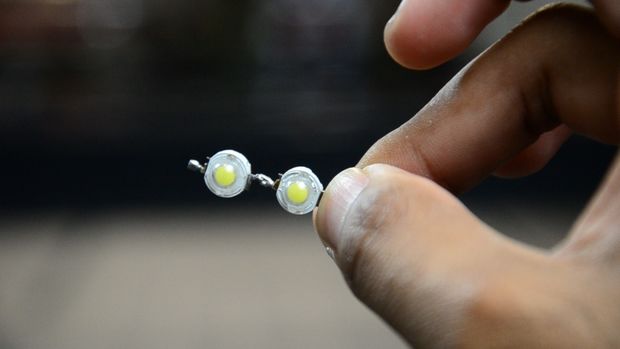

Теперь необходимо подготовить светодиоды, в данной конструкции фонаря будут использоваться 2 LED светодиода мощностью 1 Ватт каждый. Их можно выпаять из старый радиоаппаратуры или купить у Китайцев, ссылку на диоды я оставил чуть выше в списке необходимых компонентов.

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

Итак, два светодиода нужно припаять последовательно, затем к концам припаять небольшие отрезки изолированного медного провода. После чего обязательно проверьте на исправность цепи, путём подключения её к батареи.

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

undefined

Шаг 3. Крепим светодиоды

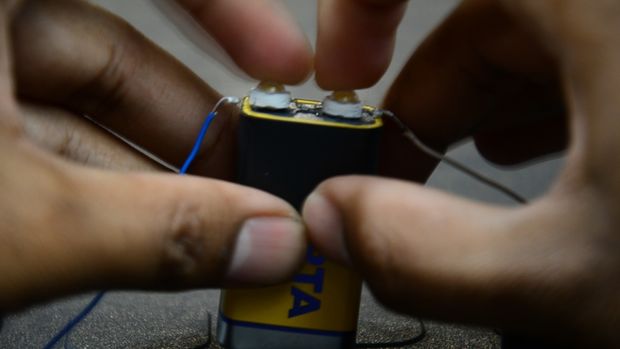

Далее необходимо закрепить светодиоды, крепиться они будут к нижней части аккумулятора на супер клей. Так же необходимо изолентой обмотать нижнюю часть аккумулятора, делать это нужно если у вас крона имеет металлический корпус, что бы избежать короткого замыкания.

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WСупер клейLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

Шаг 4. Установка кнопки
Далее необходимо установить кнопку для включения и выключения фонаря. Кнопка используется самая обычная SMD типа, выпаять её можно практически из любой радиоаппаратуры.

undefined

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

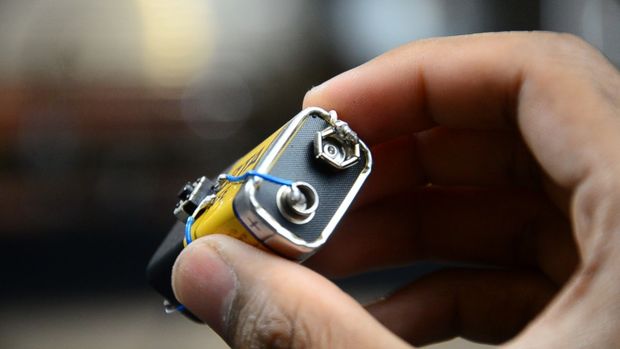

Кнопку так же крепим на супер клей, по центру аккумулятора или в любом удобном месте на корпусе. Предварительно к кнопке нужно припаять два провода и один конец соединить с одним из выводов светодиодов, при этом важно соблюдать полярность!

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

undefined

Шаг 4. Финальная сборка LED фонаря 9V

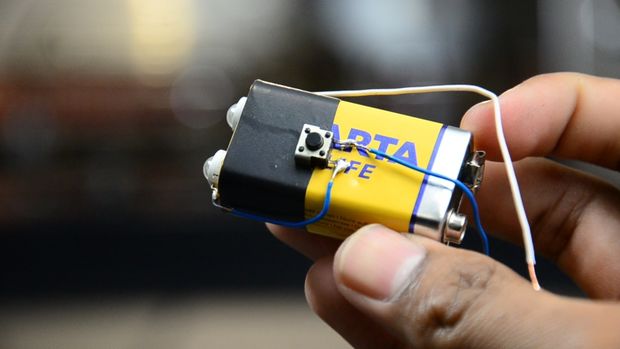

Теперь сталось соединить провод от другого конца провода и второй вывод от светодиода с аккумулятором, зафиксировать всё это изолентой и простой фонарь LED фонарь готов!

Led светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1WLed светодиодный фонарь из Кроны 9 Вольт своими руками LED 1W

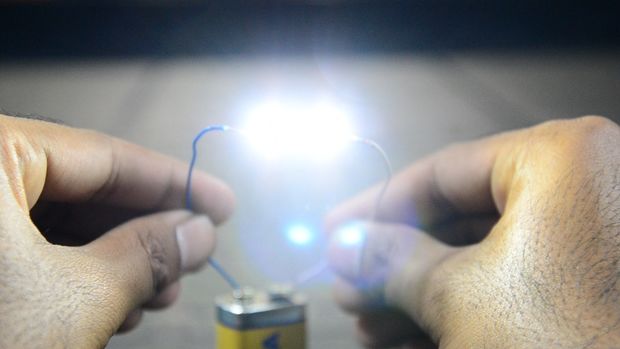

Данный фонарь светит достаточно ярко, единственным недостатком является отсутствие отражателя из за чего фонарь работает как лампочка, рассеивая свет в разные стороны. Такой фонарь обязательно выручит вас в случаи когда выключили свет в качестве аварийного светильника или в местах где отсутствует освещение.

Конструкция очень простая но довольна полезная! На этом всё, ставьте лайки, делитесь статьёй в соц сетях и до скорых встреч! ))
