Если вы ищите схему простого регулятора мощности то эта схема вам обязательно пригодится. Она достаточно простая, мощность нагрузки составляет 3,5 кВт, с её помощью можно регулировать освещение, нагревательные тэны и тому подобное.

Единственный минус данной схемы, это то что подключить к ней индукционную нагрузку не получится, так как симистор выходит из строя!

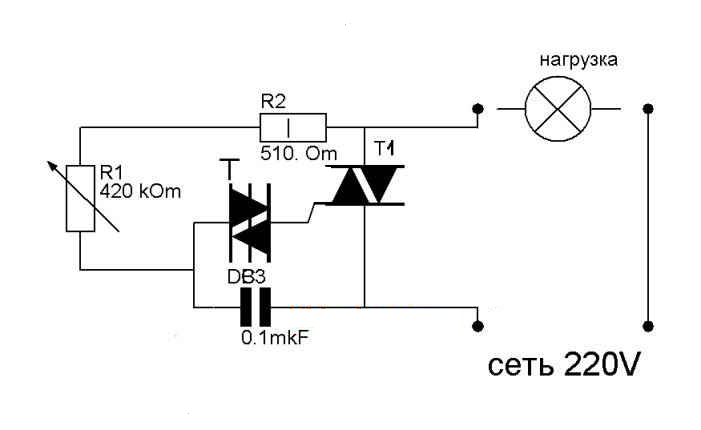

Схема регулятора мощности.

undefined
Схема регулятора мощности

Детали регулятора
Симистор Т1 можно взять BTB16-600BW или подобный (КУ 208 ил ВТА, ВТ).
Динистор Т — DB3 или DB4
Конденсатор 0,1мкФ керамический



Резистор R2 510Ом ограничивает максимальное напряжение на конденсатор 0,1 мкФ, если поставить движок регулятора в положение 0Ом, то сопротивление цепи всё равно будет 510Ом

Заряжается он через резисторы R2 510Ом и переменный резистор R1 420кОм, после того, как напряжение на конденсаторе достигнет напряжения открывания динистора DB3, динистор формирует импульс, открывающий симистор, после чего, при проходе синусоиды, симистор закрывается. Частота открывания-закрывания симистора зависит от напряжения на конденсаторе 0.1мкФ, которое, в свою очередь, зависит от сопротивления переменного резистора. Таким образом, прерывая ток (с большой частотой) схема регулирует мощность в нагрузке. Допустим, если подключить электролампу через диод, мы заставим работать её «в пол накала» и продлим ей срок службы, однако не получиться регулировать яркость, да и неприятного мерцания не избежать. В симисторных схемах этого недостатка нет, так как частота переключения симистора слишком высока, и увидеть мерцание лампы человеческому глазу не под силу. При работе на индуктивную нагрузку, например электродвигатель, можно услышать что-то вроде пение, это будет частота с которой симистор подключает нагрузку к цепи.

Аналоги деталей используемых в схеме:
BTB16-600BW полные аналоги: BTA216-500B, MAC15-4, MAC15-6, MAC15-8, MAC16-4, MAC16-6, MAC16-8, MAC16D, MAC16M, Q2015R6, Q4015R6, Q5015R6, Q6015L5, Q6015R6
DB3 полные аналоги: HT-32,
