Проект по созданию аудиоусилителя мощностью 15 Вт + 15 Вт, питается от 6,5 до 18 В, имеет небольшие размеры и прост в изготовлении, собран на микросхеме TDA7297.


Схема усилителя на TDA7297
Усилитель мощьности звука на микросхеме TDA7297

undefined

Характеристики усилителя
Номинальное напряжение питания 16,5В
Напряжение питания от 6,5 до 18В
Ток покоя 50…65 мА
Выходная мощность при КНИ=10% 15Вт
КНИ при выходной мощности 1Вт и номинальном напряжении питания не более 0,1%
Входное сопротивление 30кОм
Температура срабатывания тепловой защиты 150ºС
Разбаланс каналов не более 0,5дБ
Пороговое значения напряжения MUTE 2,9В (Uпит=16,5В)
Пороговое значения напряжения STAND-BY 1.3В (Uпит=16,5В)
Затухание сигнала в режиме MUTE 80дБ
Ток покоя в режиме STAND-BY 100мкА

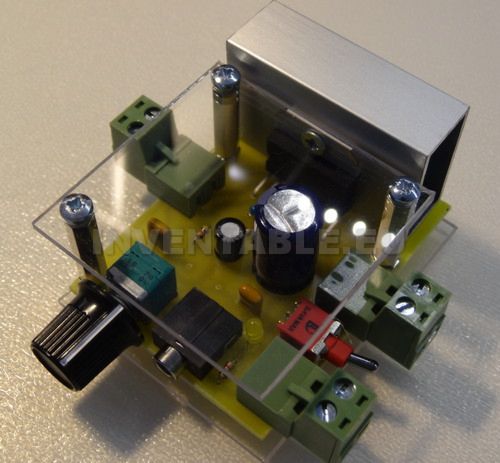

Фото готового усилителя
Усилитель звука на TDA7297

 undefined

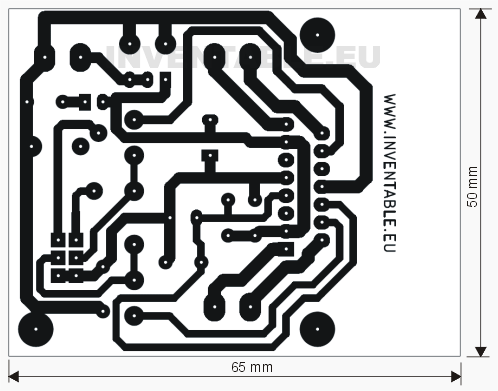

Печатная плата усилителя на TDA7297
Печатная плата усилителя на TDA7297

Список деталей
1 резистор 1.8K 1/8 Вт
2 резистора 47K 1/8 Вт
1 потенциометр 10K логарифмический (тип Alps)
1 керамический конденсатор 100nF
2 керамических конденсатора или полиэфирный 2.2uF (или 1uF)
1 электролитический конденсатор 10uF 25V
1 электролитический конденсатор 100ouF 25V
1 светодиод
1 микросхема TDA7297
3 разъема с клеммами
1 радиатор
