Сегодня мы расскажем, как модернизировать китайский фонарик своими руками.

У многих есть такие фонари, но не многие ими довольны.

Что получилось:
4 режима мощности;
100%, 45%, 14%, 4%;
нет режима SOS;
ШИМ 37 кГц.


Контроль напряжения:
при 3,3v ограничивает мощность;
при 3,0v отключается;
встроенный контроллер зарядки на 1А


Материалы:
Attiny13;
IRLML6401;
несколько резисторов;
светодиод;
контроллер заряда TP4056;
программатор USBASP (на ebay 5 баксов примерно).

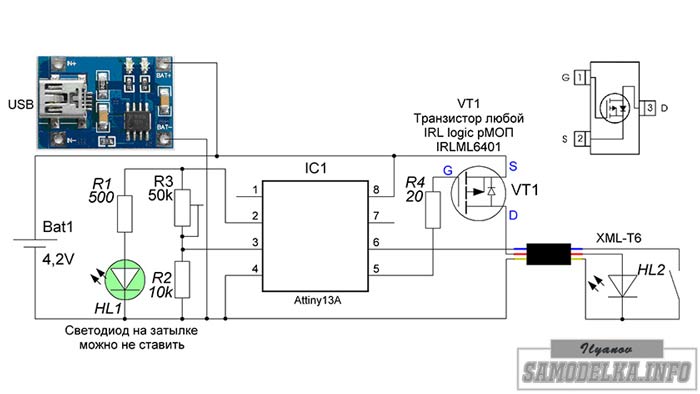

Схема:

undefined

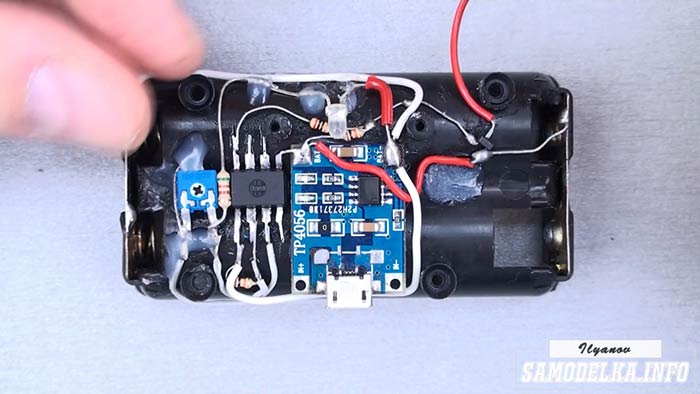

Процесс изготовления
Не нужно делать плату, всё собирается навесным монтажом. Схему, прошивку, проект и модель в Proteus и программу на видео можно скачать по ссылке ниже: https://cloud.mail.ru/public/6gVo/ppNYarDTz и немного внутренностей.

undefined

Максимальный ток.

undefined

undefined

Подробнее о сборке и программировании вы можете узнать на видео:

Автор статьи “Самодельный драйвер для фонаря с 4 режимами мощности” ILYANOV

© Ссылка на источник http://samodelka.info/samodelki-dlya-doma/samodelnyiy-drayver-dlya-fonarya-s-4-rezhimami-moshhnosti.html
