Самодельный металлоискатель с селекцией металлов

Кто из нас не мечтал найти клад? Я думаю, что все! Наша сегодняшняя самоделка для радиолюбителей позволит реализовать давнюю мечту и погрузиться в кладоискательство, а поможет в этом хитрый самодельный металлоискатель! Схема более улучшенного металлоискателя «Малыш ФМ2» с селективностью металлов.

Схема Малыш ФМ2 немного усложнена, добавлены новые детали, добавлена световая индикация металлов, звук в динамике усилен ( наушники не нужны), да и сам прибор стал более стабилен в работе. Но все эти доработки не помешают собрать его людям далеким от электроники.

Питается прибор от простой кроны 9в, глубина обнаружения в основном не больше диаметра поисковой катушки. Идеальный самодельный металлоискатель для пляжа или досмотровой.

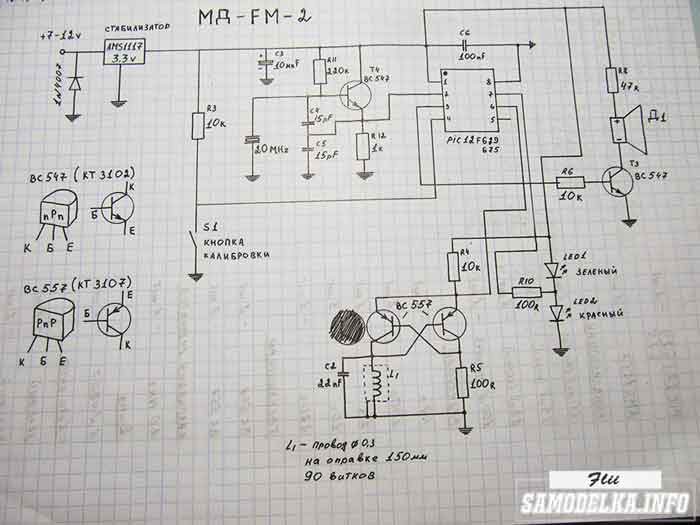

Вот схема Малыша ФМ2

Сколько не лазил по интернету, ни где не нашел плату малыша ФМ2 для DIP компонентов.

Было решено сделать свою собственную. Я внес некоторые корректировки в схему, а точнее поменял стабилизатор напряжения (AMS1117-3.3v) входное его напряжение до 15в, а выходное и стабильное 3,3в.

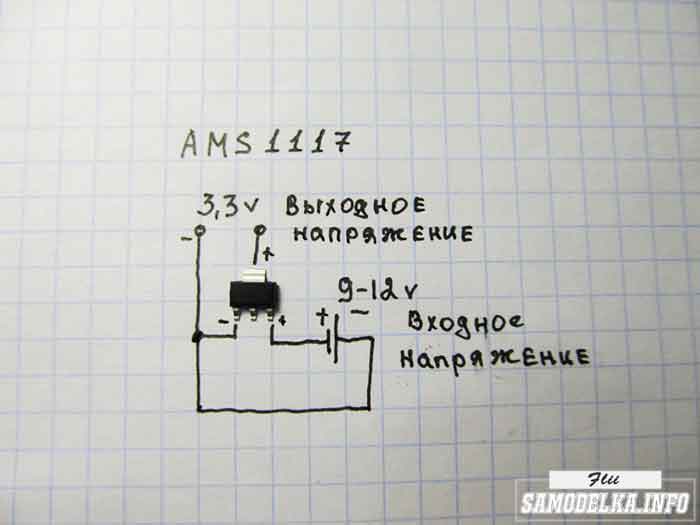

Вот фото стабилизатора и его распиновка

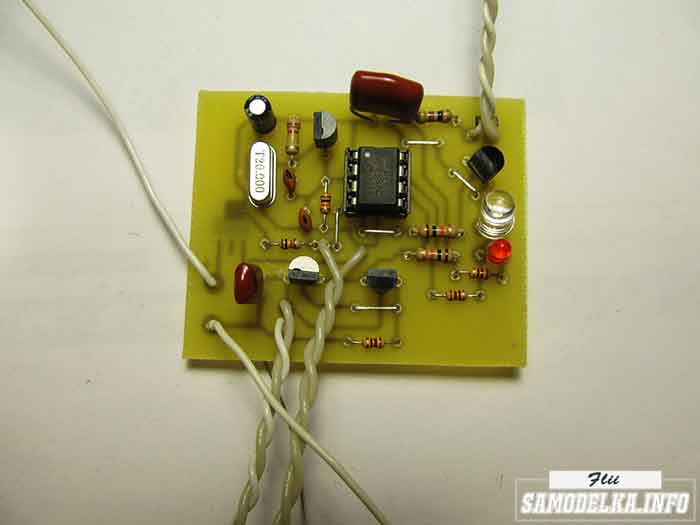

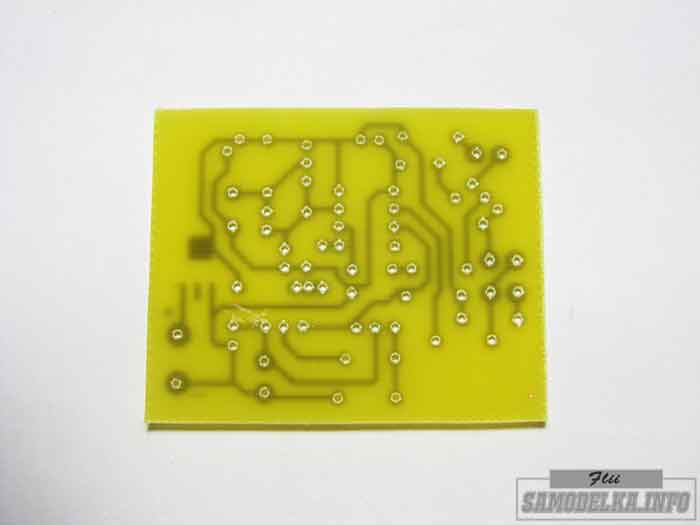

И плата для DIP компонентов. Файл платы я выложу в конце статьи, но правда на ней компоненты не подписаны.

Сразу скажу что конденсаторы С2-22нФ и С6-100нФ должны быть пленочными

Светодиоды советую брать разного цвета, я взял красный для черного металла и синий для цветного.

Приступаем к намотке катушки. На схеме написано про катушку диаметром 15см. Но я решил сделать меньше, ведь чем меньше катушка тем мельче находки она видит, если катушка большая, то глубина обнаружения немного больше. Но мелкие цели она плохо видит. Так как в этом металлоискателе глубина обнаружения не очень большая, я решил сделать для себя катушку 10-11 см. Для этого нужно намотать на оправке 10 см провод ( у меня 0,3 нету, намотал 0,4) 130 витков.

Идуктивность катушки 2290mkH, если хотите сами намотать катушку другого диаметра, воспользуйтесь программой Coil32, файл выложу внизу статьи.

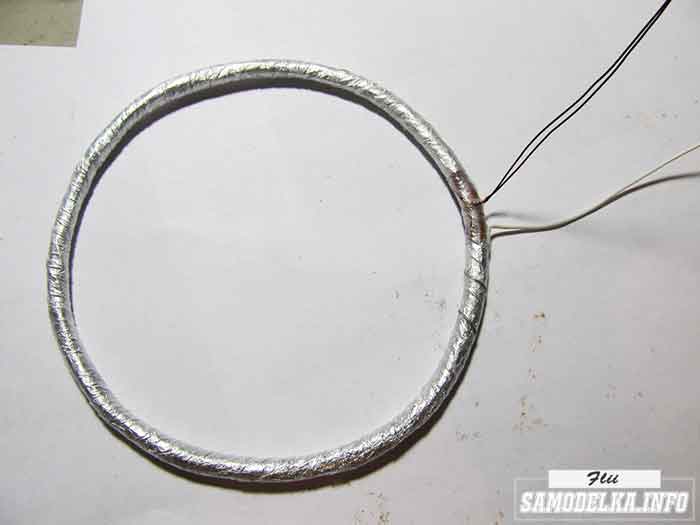

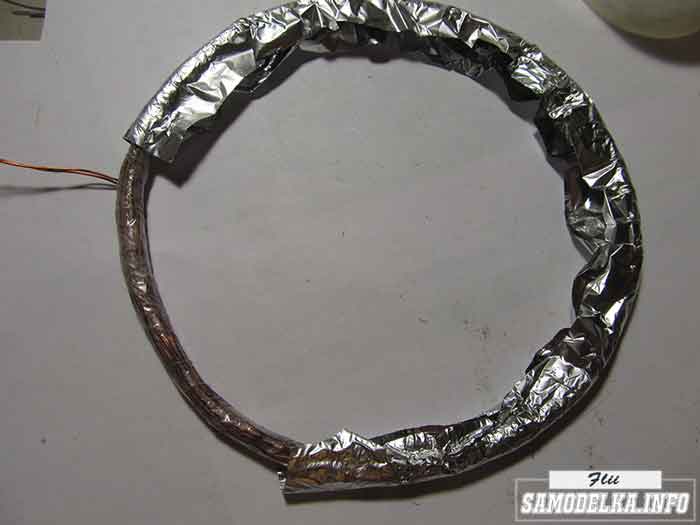

Катушку обматываем скотчем и экранируем.

Кто хочет намотать катушку другого диаметра или другим проводом ,смотрите здесь КАК НАМОТАТЬ КАТУШКУ

Далее следует прошить микроконтроллер и все готово.

При включении прибор должен издать звук ( пик-фьють) вот если Фьють есть значит прибор включился и заработал. Если вообще ни как не за пикал, то ошибка в плате или не рабочий кварц.

Если за пикал, но заветного Фьють так и нет, значит или катушка не правильно намотана или не тот конденсатор С2- 22нФ. У меня он очень долго не запускался, все пикал и пикал, но заветного Фьють так и не было. Оказалось что вместо пленочного конденсатора 22нФ я поставил простой керамический и катушку не стянул плотно и не за экранировал.

Прошивка и плата скачать
