Простейшее зарядное для Li-ion из хлама

Изготавливаем своими руками простое зарядное устройство для li-ion из подручных средств.

Не раз задаваясь вопросом о заряде Li-ion, Li-pol пришел к созданию простого зарядного устройства. Устройство состоит из нескольких блоков. Индикатор процесса заряда аккумулятора и плата от аккумулятора планшета.

Схема очень простая и спаять ее не составит труда даже начинающему паяльщику.

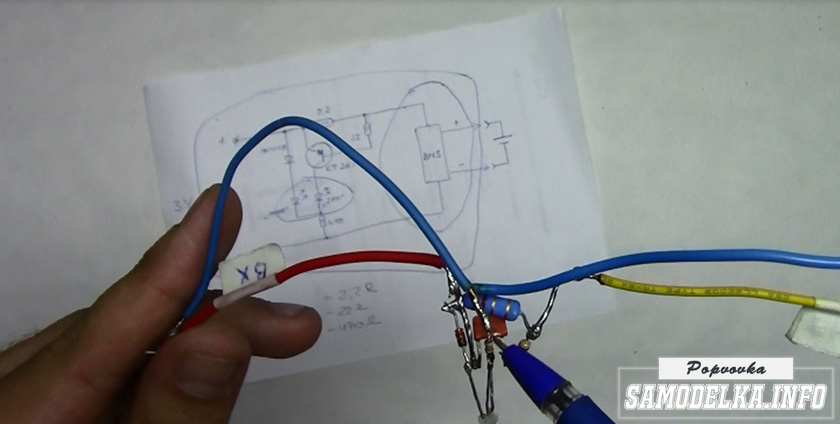

Схема простого зу для Li-ion из хлама

Детали можно раздобыть практически везде.

Для конструкции нам понадобится:
транзистор КТ361;
резисторы на 0.25 ватт и сопротивлением 22 и 470 ом;
резистор от 1 ватт с сопротивлением 2.2 ом;
диод 1N4148;
двухцветный светодиод;
платка BMS из любого литиевого аккумулятора, будь то планшет, моб. телефон.
Паяем навесным монтажом. Так конструкция более компактна.



Припаиваем платку BMS к нашей схеме. Монтируем устройство в яйцо от киндера. Клеем термо-клеем.

Провода выводим наружу. Монтируем крокодилы и устройство готово.

Светодиод индицирует процесс заряда. Оранжевое свечение (зеленый+желтый) — заряд идет. Зеленый — заряд окончен
