Основные технические характеристики

Номинальная выходная мощность..............15 Вт

Коэффициент гармоник

Полоса рабочих частот .............. 20...80 ООО Гц

Отношение сигнал/шум ..................90 дБ

Напряжение питания ..................±20 В

Ток покоя.........................0 мА

В данном усилителе используются те же схемотехнические решения, что и в предыдущем (см. 11.6).

Принципиальная схема усилителя приведена на рис. 11.17. Он состоит из предварительного усилителя на DAI, VT1...VT4, работающего в режиме класса А, и выходного каскада на VT5, VT6, работающего в режиме класса В. Мост образуют детали R10...R12, С11, L1. Устройство работает также, как и предыдущий усилитель.

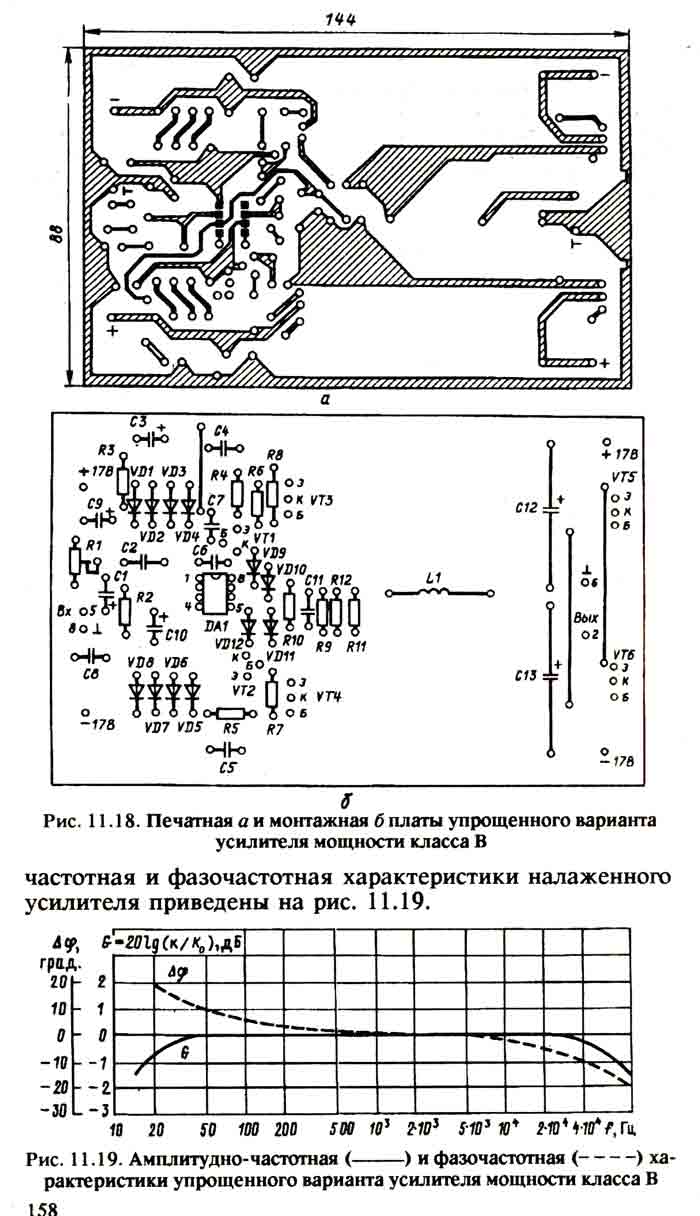

Усилитель собран на печатной плате (рис. 11.18). Транзисторы VT3...VT6 установлены на общем теплоотводе через слюдяные прокладки.

Катушка L1 намотана проводом ПЭВ-2 1,0 на каркасе диаметром 7 мм виток к витку в два слоя и содержит 40 витков.

Наладка усилителя, правильно смонтированного из исправных элементов, заключается в подстройке моста подбором емкости конденсатора Cl 1 по минимуму нелинейных искажений. Для питания усилителя можно использовать двухполярный источник, обеспечивающий при напряжении ± 20 В ток не менее 1 А. Амплитудно-частотная и фазочастотная характеристики налаженного усилителя приведены на рис. 11.19.
