Основные технические характеристики
Номинальная выходная мощность .............55 Вт

Коэффициент гармоник ................0,07%

Полоса рабочих частот ............. 20...50 ООО Гц

Отношение сигнал/шум ..................89 дБ

Напряжение питания ..................±36 В

Ток покоя .......................100 мА
Одной из особенностей данного усилителя мощности является то, что его питание осуществляется от двухполярного источника. Это позволяет включить нагрузку между выходом усилителя и общим проводом без переходного конденсатора. Другая особенность состоит в применении входного баланса дифференциального каскада, обладающего хорошей термостабильностью.

Принципиальная схема усилителя приведена на рис. 11.1. Он состоит из входного каскада на транзисторах VTJ, VT2, каскада усиления напряжения на VT3, выходного каскада на VT4...VT7 и элементов защиты выходных транзисторов (VD3...VD6).

Входной каскад выполнен по схеме дифференциального каскада с несимметричным выходом. Входной сиг

нал поступает на базу транзистора VT1 через раздельный конденсатор CJ. Сигнал ООС подается с выхода через резистор R6 на базу транзистора VT2.

undefined

Дифференциальный каскад сравнивает выходной потенциал с нулевым потенциалом общего провода, и, если по каким-либо причинам постоянное напряжение на выходе усилителя станет отличным от нуля, сигнал рассогласования с выхода дифференциального каскада поступает на выходной каскад, обеспечивая нулевой потенциал на выходе усилителя.

С выхода дифференциального каскада сигнал поступает на усилитель напряжения и через резистор R7 на выходной каскад. Выходной каскад выполнен на составных комплементарных транзисторах VT4, VT6 и VT5, VT7, обладающих большим входным и весьма малым выходным сопротивлениями.

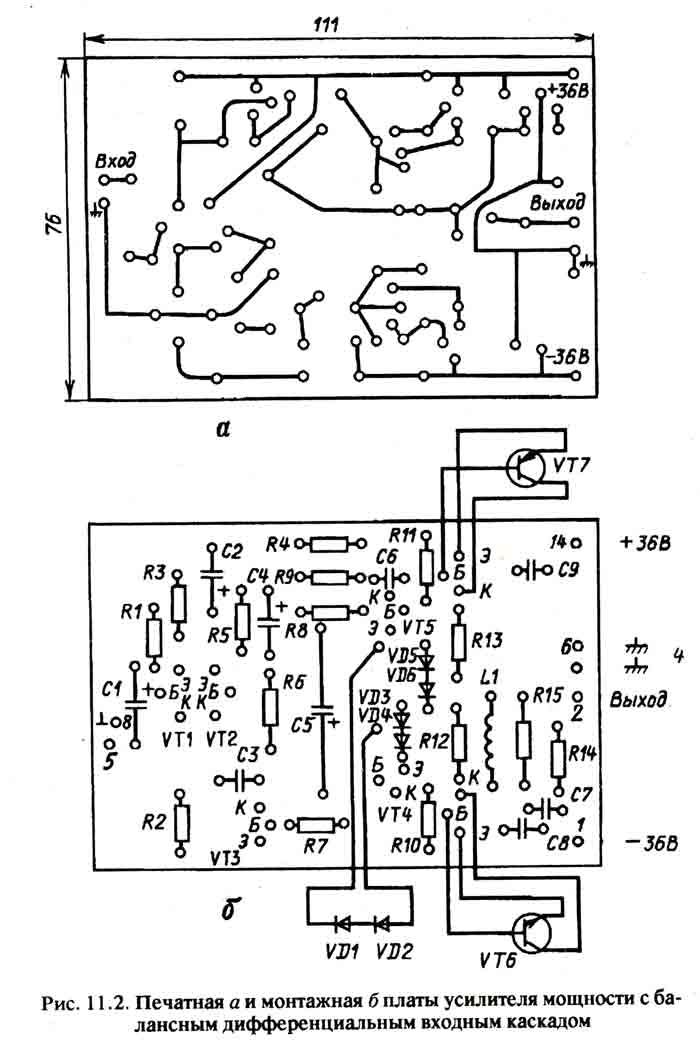

Диоды VD1, VD2 создают начальное смещение выходного каскада и обеспечивают температурную стабилизацию тока покоя выходных транзисторов. Через конденсатор вольтдобавки С5 подключается положительная ОС в цепь коллекторной нагрузки транзистора VT3, обеспечивая максимальный размах выходного напряжения. Диоды VD3, VD4 и VD5, VD6 защищают выходные транзисторы, шунтируя, в случае перегрузки, переходы транзисторов. Элементы СЗ, С6, R14, С7, L1 предотвращают самовозбуждение усилителя на высоких частотах.Конструктивно усилитель мощности смонтирован на печатной плате (рис. 11.2.). Для температурной стабилизации тока покоя выходных транзисторов диоды VD1, VD2 устанавливают на общий с транзисторами VT6, VT7 теплоотвод. Катушка L1 намотана на резисторе

R15 (МЛТ-2) и содержит 25 витков провода ПЭВ-2-0,8. Резисторы RJ2, R13 изготовлены из высокоомного провода (манганин, константан).

undefined

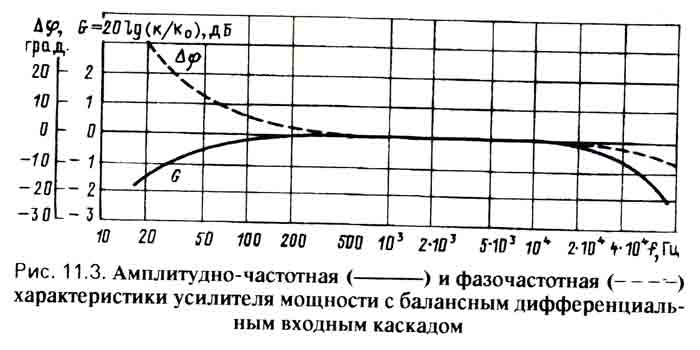

Наладка усилителя заключается в проверке правильности монтажа. При правильном монтаже и использовании исправных элементов дополнительной настройки не требуется. Амплитудно-частотная и фазочастотная характеристики усилителя приведены на рис. 11.3. Для питания
усилителя необходим двухполярный источник, обеспечивающий при напряжении ± 36 В ток не менее 1,2 А
