Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.

На рис. 141 показана схема, которая позволяет устранить перечисленные недостатки. Нет привычного гудения, лампа загорается моментально, отсутствует ненадежный стартер, и, что самое главное, можно использовать лампу с перегоревшей нитью накала.

undefined

Конденсаторы Cl, С4 должны быть бумажными, с рабочим напряжением в 1,5. раза больше питающего напряжения. Конденсаторы С2, СЗ желательно, чтобы были слюдяными.

Резистор RI обязательно проволочный, по мощности лампы, указанной в таблице.

Диоды Д2, ДЗ и конденсаторы Cl, С4 представляют двухполупери-одный выпрямитель с удвоением напряжения. Величины емкостей С/, С4 определяют рабочее напряжение лампы J11 (чем больше емкость, тем больше напряжение на электродах лампы J11). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы J11. В момент зажигания лампы J11 напряжение в точках а и б уменьшается и обеспечивает нормальную работу лампы Л/, рассчитанной на напряжение 220 В.
Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы J11 в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.

Лампа J11 может работать без Д1, Д4, С2, СЗ, но при этом надежность включения уменьшается.

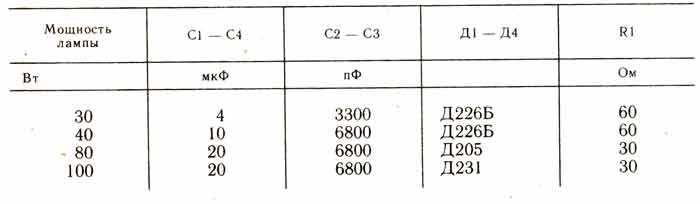

Данные элементов схемы в зависимости от мощности люминесцентных ламп приведены в таблице.
