На первом рисунке изображена простая схема бегущих огней, которая предлагается для повторения начинающими радиокотятами. Хотя схема собрана всего на двух цифровых микросхемах, она имеет два режима работы . В первом случае (кнопка не нажата) бегущий огонек оставляя после себя следы в виде чередующихся (горит/не горит) светодиодов, бежит к вершине елки. Когда бегущий огонь достигает верхушки елки, загорается сверхъяркий светодиод HL14, а вся гирлянда гаснет, далее сверхъяркий светодиод выключается и бегущий огонек снова начинает свое восхождение.

Второй режим (кнопка нажата) просто бегущий огонек зажигает сверхъяркий светодиод на макушке елки. Кстати, этой кнопкой можно поиздеваться над бегущем огоньком. Нажимая в нужный момент на кнопку, можно изменять количество оставляемых бегущим огоньком следов. Главное для начинающих радиокотят, в том, что ничего программировать не нужно. Что бы получить такие режимы работы схемы на МК над программой МК нужно еще поломать голову! Критерий разработки схемы : прежде всего простота, т.е. минимум внутренних соединений, минимум дополнительных элементов и минимум микросхем. Схема будет полезна для начинающих радиокотят в изучении цифровой техники. На примере данной схемы можно изучать работу регистра последовательного приближения К155ИР17 (SN74504). Элемент DD1.4 микросхемы К155ЛА3 (SN7400) выступает в качестве компаратора. На элементах DD1.1, DD1.2 собран задающий генератор схемы. Ну, а элемент DD1.3 оказался лишним. Куда его девать? Назначили его формирователем и поставили в качестве буфера между генератором и регистром последовательного приближения.

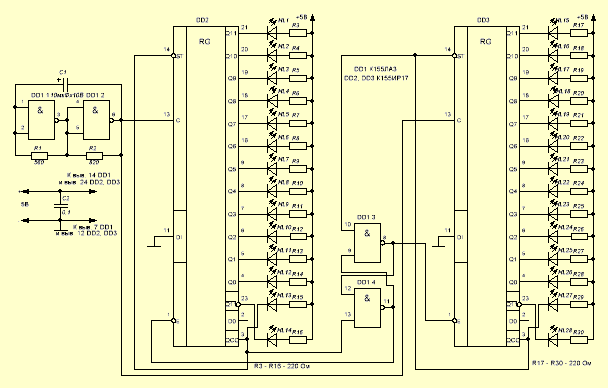

На втором рисунке изображена более сложная схема бегущих огней, собранная на трех микросхемах. Она является логическим развитием предыдущей схемы. В ней уже используются два регистра последовательного приближения К155ИР17. В результате получается две гирлянды по 13 светодиодов, и перемигивающаяся макушка елки из двух сверхъярких светодиодов. Гирлянды представляют собой заполняющиеся по очереди световые дорожки. Когда первая световая дорожка заполнена (HL1-HL13), загорается сверхъяркий светодиод HL27 на макушке елки, первая световая дорожка гаснет и начинает заполняться вторая световая дорожка (HL14 - HL26). Она зажигает свой сверхъяркий светодиод HL28 , сама гаснет и тушит сверхъяркий светодиод HL27 первой дорожки, но тут за дело берется опять первая световая дорожка и все кружится в новогоднем вихре бегущих огней.

undefined
Надеюсь начинающим котятам доставит удовольствие своими руками нарядить новогоднюю елку своими самодельными украшениями.

Автор - Rokl.
