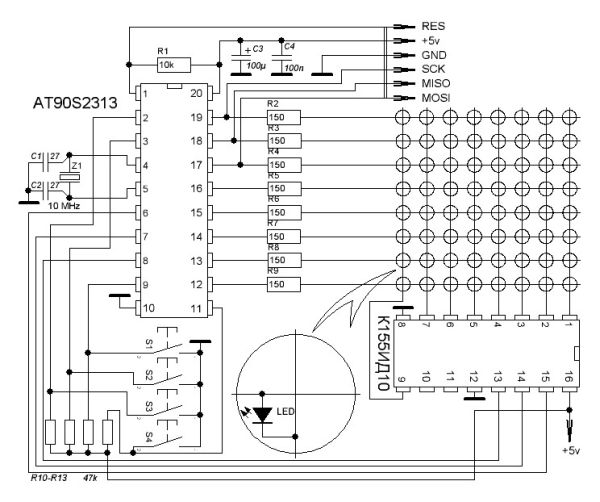

Предлагаемая к повторению "Cветодиодная снежинка" собрана на микроконтроллере AT90S2313 или аналоге TINY2313 и выполняет 12 эффектов.

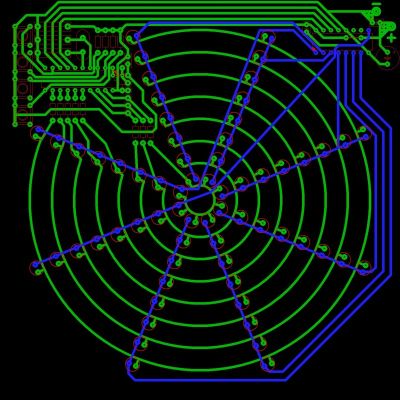

64 красных светодиода расположены на плате в виде паутинки и собраны в матрицу.
Кнопками осуществляется выбор эффекта в ту или другую сторону и регулировка скорости.
Причём, если одновременно нажать кнопки регулировки скорости, она начнёт менятся автоматически, от большей к меньшей и наоборот. А если одновременно нажать кнопки смены эффекта, они начнут меняться по кругу. Это будет происходить до тех пор, пока не будет нажата любая кнопка, и всё останется в том режиме, когда было вызвано нажатие. При использовании TINY2313 можно обойтись без кварца, установив фьюзы на внутренний генератор. Эффекты, заложенные в программу, можно модифицировать по вашему усмотрению.

undefined

undefined

© Ссылка на источник http://radiokot.ru/circuit/light/run/29/
