Автомат управляет четырьмя гирляндами. Сначала он их последовательно зажигает, затем, после того, как будут гореть все четыре, он их последовательно гасит и так повторяется по кругу. Частоту переключения световых эффектов можно регулировать переменным резистором.


Основа автомата регистра сдвига D2 в момент включения питания зарядный ток конденсатора С3 устанавливает регистр в исходное нулевое состояние и на всех его выходах устанавливаются нули, тиристоры VS1-VS4 закрыты соответственно гирлянды Г1-Г4 не светятся.
Поскольку, на всех выходах регистра D2 установлены нули, то нуль есть и на его старшем входе «4» (вывод 10). Этот уровень инвертируется элементом D1.3 и на вход данных «D» регистра подается логическая единица. Этот уровень и будет записываться в регистр по каждому импульсу, поступающему на вход «С» от мультивибратора на D1.1 и D1.2.
В результате, сначала откроется тиристор VS1 и включится гирлянда Г1, затем тиристор VS2 и гирлянда Г2, далее VS3 и Г4, VS4 и Г4. По завершению четвертого импульса, выработанного мультивибратором, будут включены все четыре гирлянды. На всех выхода регистра будут единицы, значит, и на выводе 10.
Единица с вывода 10 D2 инвертируется элементом D1.3 и на входе данных «6» регистра теперь ноль. В течение следующих четырех импульсов мультивибратора в регистр будут записываться нули. Это значит, что сначала выключится Г1, затем Г2, далее Г3 и, наконец, погаснет гирлянда Г4. Затем все повторится.
Ключи, управляющие лампами, состоят из тиристоров и высоковольтных транзисторов КТ940А. Применение высоковольтных транзисторов позволяет для включения тиристоров использовать их анодное напряжение. Это позволяет включать тиристоры, не нагружая источник питания логической схемы. Пока тиристор закрыт на его аноде есть пульсирующее сетевое напряжение.
При открывании транзистора напряжение на УЭ тиристора возрастает, и тиристор открывается, напряжение его аноде падает. Поэтому, транзисторы работают, фактически, в импульсном режиме. Гирлянды, при мощности не более 40W каждой, могут питаться от выпрямителя на диодах VD2-VD5, при большей мощности потребуются более мощные диоды. Логическая часть питается от параметрического стабилизатора VD1, R4, C1. Напряжение литания 10V равно напряжению стабилизации стабилитрона VD1.

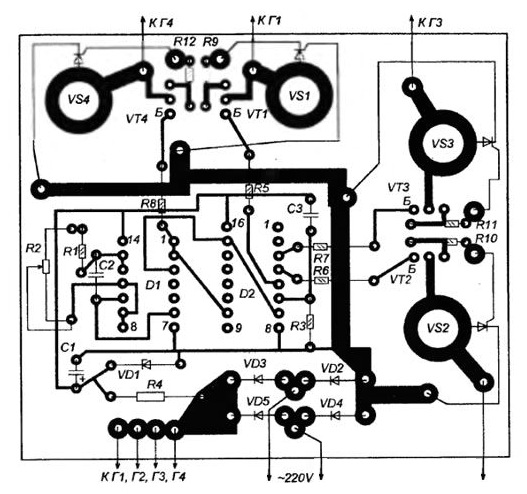

undefined


Тиристоры КУ201Л можно заменить на КУ201 или КУ202 с буквенными индексами Ж, И, К, Л, М или Н.

Если управлять маломощными гирляндами (мощностью менее 10W) тиристоры могут не открываться в этом случае, можно отказаться от тиристоров и включать гирлянды одними только транзисторами КТ940А.
