ЧЕТЫРЕ ГИРЛЯНДЫ, С ЭФФЕКТОМ НАКАТА ВОЛНЫ.
Это устройство более сложное, оно дает эффект последовательного зажигания всех четырех гирлянд, в одном направлении, а затем последовательное гашение в обратном направлении. Например, если расположить гирлянды последовательно в разных ярусах елки, то получится такой эффект: сначала зажигается нижняя гирлянда, и остается гореть, потом вторая снизу (теперь горят уже две), затем третья (горят три) и четвертая (горят четыре). Потом, сначала гаснет верхняя (четвертая), затем третья, затем вторая и, в конце концов, гаснет нижняя, получается как будто на елку, снизу вверх накатывается светящаяся волна, а затем она спадает вниз. После, цикл повторяется. Принципиальная схема показана на рисунке 8.
В её основе лежит микросхема D5, содержащая четыре RS-триггера, которая управляется при помощи двух счетчиков с десятичными выходами — D3 и D4.
Счетчики включены последовательно. Например, сначала работает D3, считая от нуля до пяти, затем досчитав до пяти, он устанавливается в нулевое положение и больше не считает. В это время начинает работу счетчик D4, он тоже считает от нуля до пяти, и устанавливается в нулевое положение. При этом он прекращает работу, но снова начинает работать D3. И так повторяется все время.
Выходы счетчиков подключены к входам триггеров таким образом, чтобы счетчик D3 устанавливал последовательно триггеры в единичное состояние, начиная с верхнего (по схеме), а счетчик D4 — в нулевое, начиная с нижнего (по схеме).
Импульсы, поступающие на входы счетчиков, вырабатывает мультивибратор на микросхеме D1. Их частоту, а значит и скорость "светящихся волн", можно устанавливать при помощи переменного резистора R1.
Включение и выключение счетчиков производится при помощи двух элементов D2.1 и D2.2. При этом при подаче логического нуля на вывод 1 D2.1 считает D3, а при подаче нуля на вывод 12 D2.2 считает D4. Управляет этими элементами RS-триггер на элементах D2.3 и D2.4. Происходит это следующим образом. Как только счетчик D3 досчитает до пяти, на его выводе 1 появляется единица. Она сначала поступает на вывод 5 D2.3 и переключает триггер на D2.3 и D2.4 в противоположное состояние. При этом нуль на выводе 4 D2.3 открывает элемент D2.2 и вступает в работу счетчик D4, в то же время, единица с вывода 10 D2.4 закрывает элемент D2.1 и выключает счетчик D3. Потом единица с вывода 1 D3
на вход "R" D3, и переводит счетчик в нулевое состояние. При этом на всех, задействованных в схеме, выходах D3 устанавливаются логические нули. Теперь считать будет D4, и как только он досчитает до пяти, единица с его вывода 1 поступит на триггер на D2.3 и D2.4, и переведет триггер в исходное состояние. D3 включится, а D4 выключится и установится в нулевое состояние. Затем процесс повторится.
На выходах триггеров D5 включены тиристоры, которые включают гирлянды. Система питания гирлянд и микросхем такая же, как и в двух предыдущих схемах.
Настройка заключается в установке пределов регулировки частоты переключения гирлянд, подбором номинала R2.

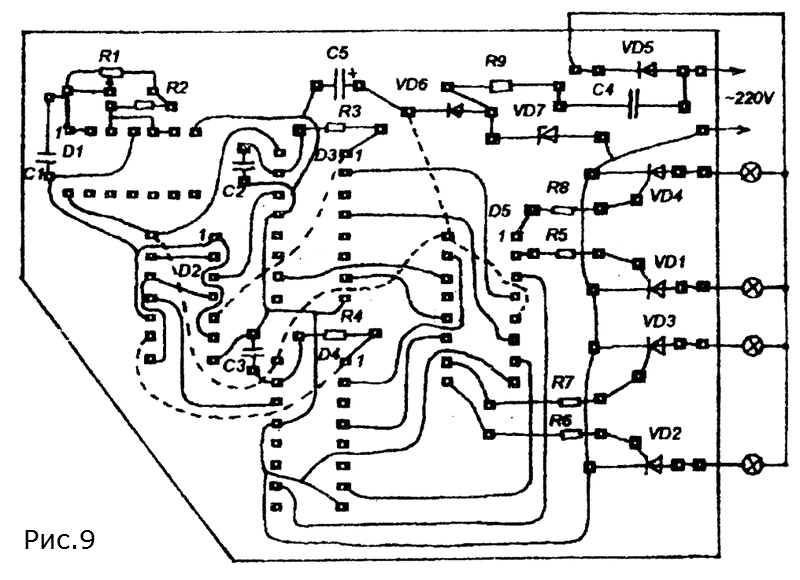

Устройство смонтировано на печатной плате, схема которой показана на рисунке 9. Вид со стороны паек выводов деталей. Печатные проводники расположены с обеих сторон платы, те, что со стороны деталей показаны прерывистой линией.
