При контроле и наладке схем, содержащих интегральные логические элементы, удобно пользоваться логическим зондом (щуп-индикатор), который осуществляет визуальную индикацию напряжения логических сигналов «О» и «1» в точках проверяемой схемы, а также фиксирует отсутствие соединения (холостой ход) на входе.

Первая конструкция. Схема логического зонда (щуп-индикатор) для контроля транзисторно-транзисторных логических элементов представлена на рис. 92. Элементы 77 и R3 образуют схему эмиттерного повторителя, а Т2 и делитель на резисторах R4, R5 — схему запрета. В случае холостого хода на входе зонда транзистор Т2 закрыт, сигнал на выходе делителя имеет низкий уровень и обе лампы индикации погашены. Диод Д2 и резистор R2 ставятся для защиты элементов схемы при включении ошибочной полярности питания или входного сигнала. Лампа J12 регистрирует высокий уровень входного сигнала, а лампа Л1 — низкий. Результаты испытания зонда показаны на рис. 93, где заштрихованными участками обозначено нормальное положение уровней логического сигнала транзисторно-транзисторных логических элементов серии «155». Как видно на рис. 93, зонд четко фиксирует не только уровни 0 и 1 входного логического сигнала, но и холостой ход на входе. Входной ток схемы не превышает 0,2 мА.

undefined

Конструктивно все элементы схемы размещаются на печатной плате размерами 1,5X10X80 мм. Плата вставляется в цилиндрический корпус. С одной стороны на него навинчиваются разделенные экраном две конические втулки из оргстекла разного цвета и непрозрачный

наконечник с иглой, с другой стороны корпуса подводится шнур питания. Питается логический зонд от источника питания проверяемой схемы или отдельного источника. Длина зонда вместе с иглой 167 мм, диаметр корпуса 14 мм.

Логический зонд можно использовать для контроля самых различных ТТЛ и диодно-транзисторных логических элементов.

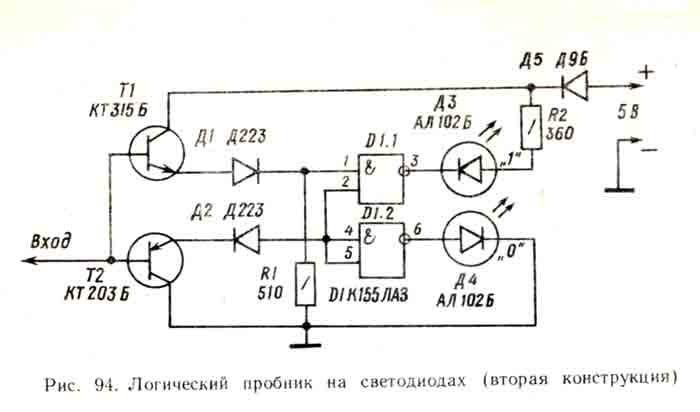

Вторая конструкция. Схема логического пробника показана на рис. 94. Он собран на светодиодах типа ДЛ102Б, индуцирует уровни логического

О и логической 1. Пробник облегчает поверку и настройку устройств цифровой техники.

Работает следующим образом. При отсутствии входного сигнала транзисторы Т1 и Т2 закрыты. Поэтому на выходах элементов D1.1 и D1.2 напряжения высокого и низкого логических уровней нет. Светодиоды Д5 и Д6 не светятся. При подаче на вход напряжения низкого уровня (от 0 до 0,4 В) транзистор Т2 открывается. Теперь на выходе элемента D1.2 будет напряжение низкого уровня и загорится светодиод Д6. При подаче на вход пробника напряжения высокого уровня (свыше 2,4 В) открывается транзистор 77 (транзистор Т2 в это время закрыт), загорается светодиод Д5. Диоды ДЗ и Д-4 необходимы для обеспечения соответствующих логических уровней: более 2.4 В—для напряжения высокого уровня и менее 0,4 В — для напряжения низкого уровня. Они могут быть серии Д223 или Д9 с любыми буквенными индексами. Конструктивно пробник выполнен в цилиндрическом корпусе, как и первая конструкция.
