Прибор можно использовать в качестве простейшего сигнала-гене-ратора для налаживания различной усилительной и приемной радиоаппаратуры. Сигнал-генератор собран на стабилитроне Д810 (пригодны также Д808 или Д814А—Д814Г). Принципиальная электрическая схема прибора показана на рис. 88.

Весь диапазон частот генератора 100 кГц — 27 МГц разбит на пять поддиапазонов: 100—300 кГц, 300 кГц— 1 МГц, 1—3 МГц, 3—9 МГц, 9—27 МГц.

Максимальное напряжение на выходе генератора составляет единицы милливольт. Режим работы генератора устанавливают переменным резистором RI. Питание осуществляется от батарей напряжением 12 В или от отдельного выпрямителя.

Катушки LI — L5 совместно с конденсатором переменной емкости СЗ образуют колебательные контуры, выделяющие частоты, которые можно получить на выходе генератора.

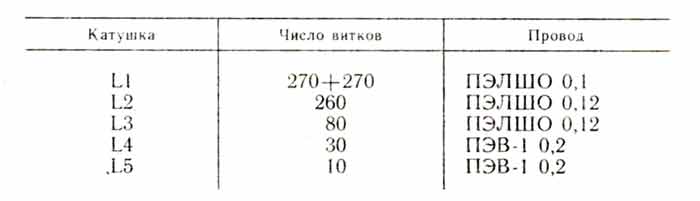

Катушки генератора наматывают на каркасах диаметром 7,5 мм с подстрочным сердечником СЦР-1 (применяются в усилителях ПЧ телевизоров). Намоточные данные катушек приведены в таблице.

undefined

Катушки LI—L3 наматывают внавал, ширина намотки 7 мм, катушки L4 и L5 — в один слой, виток к витку. Конденсатор переменной емкости может быть любого типа.

Настраивают генератор при выключенном питании. Выход генератора соединяют с выходом эталонного ГСС, а параллельно контуру подключают ламповый вольтметр. По максимальному показанию вольтметра, которое будет соответствовать резонансной частоте контура, выбирают требуемые границы поддиапазона и градуируют шкалу генератора. Аналогично настраивают контуры других поддиапазонов.

Принцип настройки приемников с помощью описанного генератора такой же, как и с ГСС. При настройке контуров на определенные частоты сигнал подают с зажима
