Простые генераторы-пробники, щупы-генераторы и другие приборы для обнаружения неисправностей в радиоаппаратуре В ремонтной и любительской практике для быстрой проверки исправности высокочастотных, низкочастотных радиотехнических цепей и для обнаружения неисправностей в телевизорах, радиоприемниках и другой аппаратуре можно использовать следующие приборы.

1. Генератор-пробник на одном транзисторе (рис. 69,6) предназначен для быстрой проверки каскадов усилителей или радиоприемников.

Принципиальная схема генератора-пробника-изображена на рис. 69, а. Он вырабатывает импульсное напряжение с амплитудой, достаточной для проверки предоконечных и входных каскадов усиления низкочастотных конструкций. Помимо основной частоты на выходе пробника будет большое количество гармоник, что позволяет пользоваться им и для проверки высокочастотных каскадов — усилителей промежуточной и высокой частоты, гетеродинов, преобразователей.

Генерация возникает за счет сильной положительной обратной связи между коллекторной и базовой цепями транзистора. Снимаемый с базовой обмотки трансформатора Тр1 сигнал подается через конденсатор С1 на потенциометр R1, регулирующий выходное напряжение пробника.

Трансформатор намотан на небольшом отрезке ферритового стержня. Обмотка I содержит 2000 витков провода ПЭЛ 0,07, а обмотка II — 400 витков провода ПЭЛ 0,1.

Транзистор типа МП39’—МП42. Батарея питания — элемент «332» напряжением 1,5 В или малогабаритный аккумулятор типа Д-0,1.

Пробник собирается в небольшом футляре (рис. 60, б). Для подключения к шасси или общему проводу проверяемой конструкции выводится гибкий монтажный провод с зажимом «крокодил» на конце. В: качестве металлического щупа используется медицинская игла от шприца «Рекорд». На торце футляра устанавливается протенциометр,

на ручке которого нанесена риска, позволяющая судить о выходном сигнале.

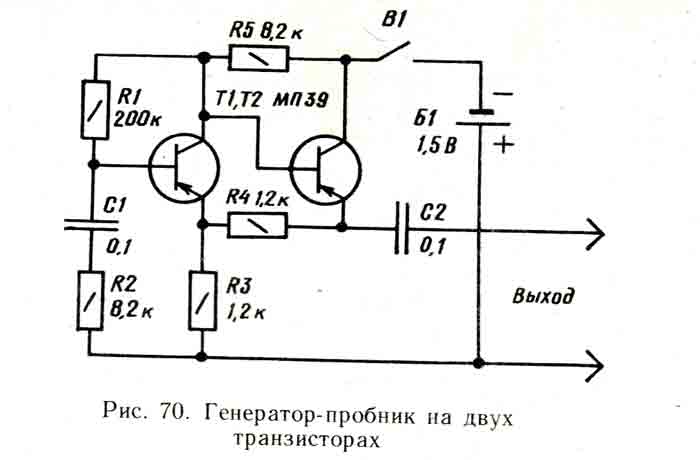

2. Генератор-пробник на двух транзисторах без трансформатора (рис. 70) вырабатывает прямоугольные импульсы и позволяет проверять все каскады усилителя или радиоприемника. Причем частоту колебаний можно изменить емкостью конденсатора С1\ с увеличением емкости частота понижается. А изменение сопротивления резисторов влияет на форму выходных колебаний: с увеличением R2 и уменьшением R3 нетрудно добиться синусоидальных колебаний на выходе и превратить таким образом пробник в звуковой генератор с фиксированной, частотой.

Транзисторы, батареи питания и внешнее оформление такие же, как и в генераторе-пробнике на одном транзисторе.

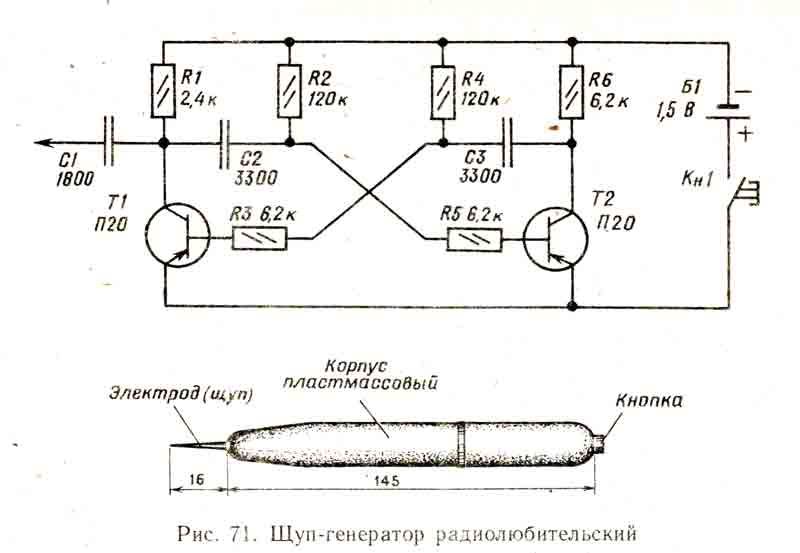

3. Щуп-генератор радиолюбительский предназначен для проверки исправности высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприемники, телевизоры, магнитофоны). Принципиальная схема щупа изображена на рис. 71. Представляет собой мультивибратор, собранный на транзисторах 77, Т2. Снимаемый сигнал прямоугольной формы, частота колебаний порядка 1000 Гц, амплитуда импульсов не менее 0,5 В. Щуп-генератор собран в пластмассовом корпусе, длина щупа вместе с иглой 166 мм, диаметр корпуса 18 мм.

Питание от одного элемента «316» напряжением 1,5 В.

Для- включения щупа-генератора необходимо нажать кнопку и острием щупа коснуться проверяемого каскада прибора. Каскады рекомендуется проверять последовательно, начиная от входного устройства.

При исправности проверяемого каскада на выходе будет прослушиваться характерный звук (динамик, телефон) или полоса (кинескоп).

При проверке приборов, не имеющих на выходе динамика или кинескопа, индикатором могут служить высокоомные головные телефоны типа ТОН-2. Категорически запрещается проверять цепи с напряжением выше 250 В

При проверке цепей касаться руками корпуса проверяемого прибора запрещается.

Этот щуп-генератор выпускается нашей промышленностью.

4. Малогабаритный прибор для обнаружения неисправностей в телевизорах, радиоприемниках и другой бытовой радиоаппаратуре посредством прослушивания звуков в динамике проверяемого устройства, наблюдения изображения на экране телевизора или подключения на выход проверяемого устройства другого индикатора (вольтметр, головные телефоны, осциллограф и т. п.).

Прибор позволяет проверять в телевизорах: сквозной канал, канал изображения, канал звука, цепи синхронизации, линейность кадровой развертки; в радиоприемниках: сквозной тракт, канал УПЧ, детектора и УНЧ.

Прибор представляет собой генератор сигнала сложной формы. Низкочастотная составляющая сигнала имеет частоту повторения 200— 850 Гц. Высокочастотная составляющая имеет частоту 5—7 МГц. Указанный сигнал позволяет получать 2—20 горизонтальных полос на экране телевизора и звук в динамике.

Напряжение сигнала на выходе прибора регулируется потенциометром.

Прибор питается от батареи «Крона-ВЦ». Потребляемый ток не более 3 мА.

Габаритные размеры прибора без гибкого вывода не более 245Х 35X28 мм. Длина гибкого вывода не менее 500 мм. Масса прибора не более 150 г.

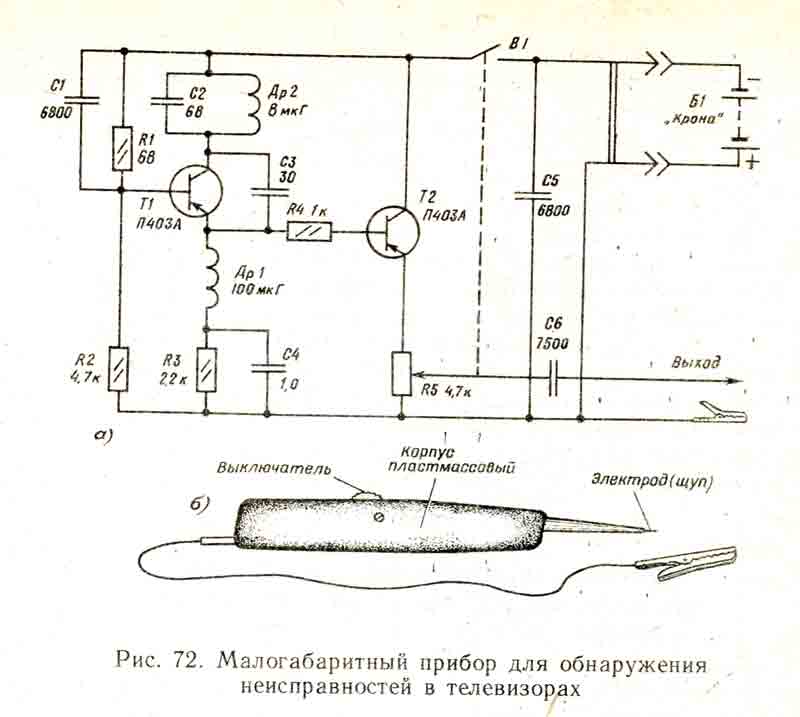

Электрическая схема прибора изображена на рис. 72, а. Генератор с прерывистым возбуждением выполнен на транзйсторе Т1 по схеме с общей базой.

Прерывистое возбуждение генератора обеспечивает наличие в цепи эмиттера цепочки R3, С4. Сигнал на эмиттере транзистора 77 складывается из прерывистого высокочастотного напряжения и напряжения заряда и разряда конденсатора С4.

На транзисторе Т2 выполнен эмиттерный повторитель, служащий для повышения стабильности работы генератора и уменьшения входного сопротивления прибора. Регулировка выходного уровня сигнала производится с помощью потенциометра R5.

Корпус прибора выполнен в виде двух разъемных крышек, изготовленных из ударопрочного полистирола (рис. 72,6).

Крышки соединяются с помощью винта и наконечника, который также используется для подключения прибора к проверяемому устройству. В корпусе размещается плата прибора и батарея питания «Крона-ВЦ». К шасси проверяемого устройства прибор подключается зажимом * типа «крокодил».

Для определения неисправности усилительных трактов схему проверяют покаскадно, начиная с конца проверяемого тракта. Для этого на вход каскада подают сигнал касанием наконечника прибора, при этом отсутствие сигнала на индикаторе (экран телевизора, динамик, вольтметр, осциллограф, головные телефоны и т. д.) будет свидетельствовать о неисправности каскада.

Для определения нелинейности изображения по вертикали необходимо: получить изображение горизонтальных полос; измерить мини-мальное и максимальное расстояние между двумя соседними полосами; определить нелинейность по вертикали по формуле

Об устойчивости синхронизации изображения судят по устойчивости горизонтальных полос на экране телевизора.

Следует иметь в виду, что прибор рассчитан на подключение к точкам электрических схем, напряжение которых не превышает 250 В относительно корпуса. Под напряжением, понимается сумма постоянного и импульсного напряжения, действующих в схеме.

Малогабаритный прибор для обнаружения неисправностей в телевизорах выпускается нашей промышленностью.
