Наибольшую опасность для телефонного оборудования несут: проникновения на сигнальные цепи переменного напряжения промышленной сети 220/380 В. разряды молний и наведенные импульсные помехи высокой амплитуды. Если входные цепи телекоммуникационного оборудования (телефонов, факс-модемов и т.п.) не оснащены схемами эффективной защиты от таких воздействий, то это может привести к выходу приборов из строя

Очевидно, что ведущие фирмы-изготовители применяют в своих изделиях схемы защиты, но зачастую они не рассчитаны на высокие значения уровней перенапряжения, поэтому установка дополнительных модулей защиты снижает степень риска для вашего телефона, модема или факсимильного аппарата. Типовые требования к защите предусматривают нормальное функционирование при перенапряжении 250...600 В. либо в диапазоне перегрузки по току от 0,05 до 3 А.

Традиционно для защиты телекоммуникационного оборудования использовались керамические плавкие предохранители с положительным температурным коэффициентом. Такие предохранители обеспечивают только однократную защиту от отказов, следовательно. для последующего использования требуется немедленная их замена. Кроме этого, позистор-предохранитель имеет относительно высокое сопротивление, большие габариты и медленную реакцию.

Корпорация RAYCHEM предлагает самовосстаиаелиеающи-еся предохранители типа Poly Switch. В сравнении с керамическими плавкими предохранителями, элементы Poly Switch имеют меньшие габариты, возможность поверхностного монтажа или вставки их в сквозные отверстия на печатной плате, что устраняет необходимость наличия держателей для предохранителей.

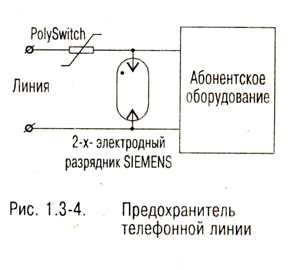

На рис. 1.3-4 приведена схема включения предохранителей Polv Switch и разрядников фирмы Siemens в целях защиты абонентского оборудования.

Элементы Polv Switch обладают меньшим сопротивлением, быстрее срабатывают и имеют меньшую мощность рассеяния по сравнению с керамическими позис-торами. Они могут использоваться многократно, что исключает простои системы, обусловленные заменой компонентов, а также расходы на соответствующее техническое обслуживание. После устранения условий срабатывания они быстро самовосстанавливаются. Рекомендуется использовать полимерные предохранители Poly Switch серии TR250 и двух- и трехэлектродные азрядники типа Т31 фирмы iemens.

undefined

Еще один путь решения проблемы защиты от перенапряжения заключается в использовании специальных автоматических выключателей (по аналогии с электронными предохранителями для сети 220/380 В).

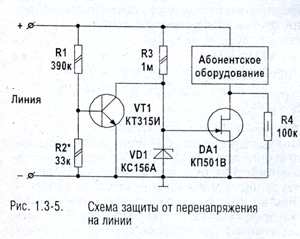

На рис. 1.3-5 приведена схема простого электронного устройства защиты от перенапряжения В состав схемы входят:

• датчик напряжения — R1.R2. VT1:

• ключ защиты — DА1;

• защитное сопротивление — R4;

• цепь включения DA1 по управляющему вход)' — R3, VD1.

Принцип работы схемы заключается в следующем.

В исходном состоянии ключ DA1 открыт положительным напряжением линии через R3. Транзистор VT1 закрыт и телскоммуни-кационное оборудование (телефон) подключено непосредственно к линии (сопротивление открытого ключа DA1 находится в пределах 10.. 20 Ом). Делитель Rl. R2 рассчитан таким образом, что транзистор VT1 открывается при напряжении в линии свыше 120 В. В этом случае управляющий вход DA1 замыкается на корпус через открытый переход коллектор-эмиттер VT1, ключ DA1 закрывается и телефон оказывается подключен к линии через ограничивающий резистор R4.

Таким образом, при резком повышении напряжения в линии свыше 120 В ваше телекоммуникационное оборудование оказывается подключенным к линии через достаточно высокое сопротивление R4. Резко ограничивается ток через прибор (он не превышает значения Imax = U1,iax/R4) и большая часть напряжения выделяется на резисторе R4. '

Кстати, рекомендации для импортных телефонов — не брать трубку во время вызова — здесь выполняются автоматически, так как схема защиты позволяет подключать телефон к линии только в паузе между посылками вызова (когда напряжение в линии меньше 120 В).

undefined

На исходящую связь устройство защиты влияния не оказывает. так как амплитуда импульсов набора номера не превышает

48...60 В.

Данная схема защиты имеет следующие параметры:

• значение допустимого перенапряжения линии —

250. .380 В;

• время срабатывания — не более 2,5 мке;

• максимальный ток через телефонное оборудование в режиме перенапряжения — не более 4 мА.

Еще одна схема электронного предохранителя приведена на рис. 1.3-6. Устройство обеспечивает защиту от переменного напряжения вызова при снятии трубки телефонного аппарата.

В состав схемы входят:

• выпрямитель — VD1-VD4;

• модулятор — VD5, VD6, Rl, R2. R3. VT1-VT2;

• узел подъема трубки — Cl, R4, VT3, R5. VD8. С2. DD1.1. DD1.2, VD7;

• источник питания — VD9, R6. СЗ, VD10.

Выпрямитель и модулятор составляют одно звено. Вызывное напряжение, выпрямленное диодами VD1-VD4. модулируется транзистором VT2, сток которого нагружен на резистор R3 Частота модуляции соответствует частоте вызывного сигнала. Конденсатор Cl играет роль частотного фильтра и гасит переменное вызывное напряжение, которое выделяется на резисторе R4. Датчиком тока служит R4, на котором при подъеме [рубки на телефоне выделяется напряжение около 1,5 В. Уровень этого напряжения зависит от внутреннего сопротивления телефона и может колебаться от 0.7 до 2 В. Обычно его достаточно для открывания транзистора VT3.

Когда на коллекторе VT3 появляется нуль, цепочка на элементах DD 1.1, DD 1.2 инвертирует его и на выводе 4 DD1.2 появляется тоже нулевой уровень. Через диод VD7 затвор транзистора VT2 оказывается закороченным на нуль и транзистор перестает модулировать линию. С этого момента на линии поддерживается только постоянное напряжение, и разговорный узел телефона оказывается включенным в цепь постоянного тока.,

При подъеме трубки напряжение вызова снимается, так как на АТС срабатывает токовое реле и телефон подключается к вызывающем) абоненту. Цепочка VD8. С1 служит фильтром от помех. Схема потребляет в статическом режиме 5 мкА. в динамическом — до 50 мкА. поэтому простейшего источника питания будет достаточно.

Подобные электронные выключатели рекомендуется применять для защиты телефонов-трубок всех модификаций, модемов и факсимильных аппаратов.
