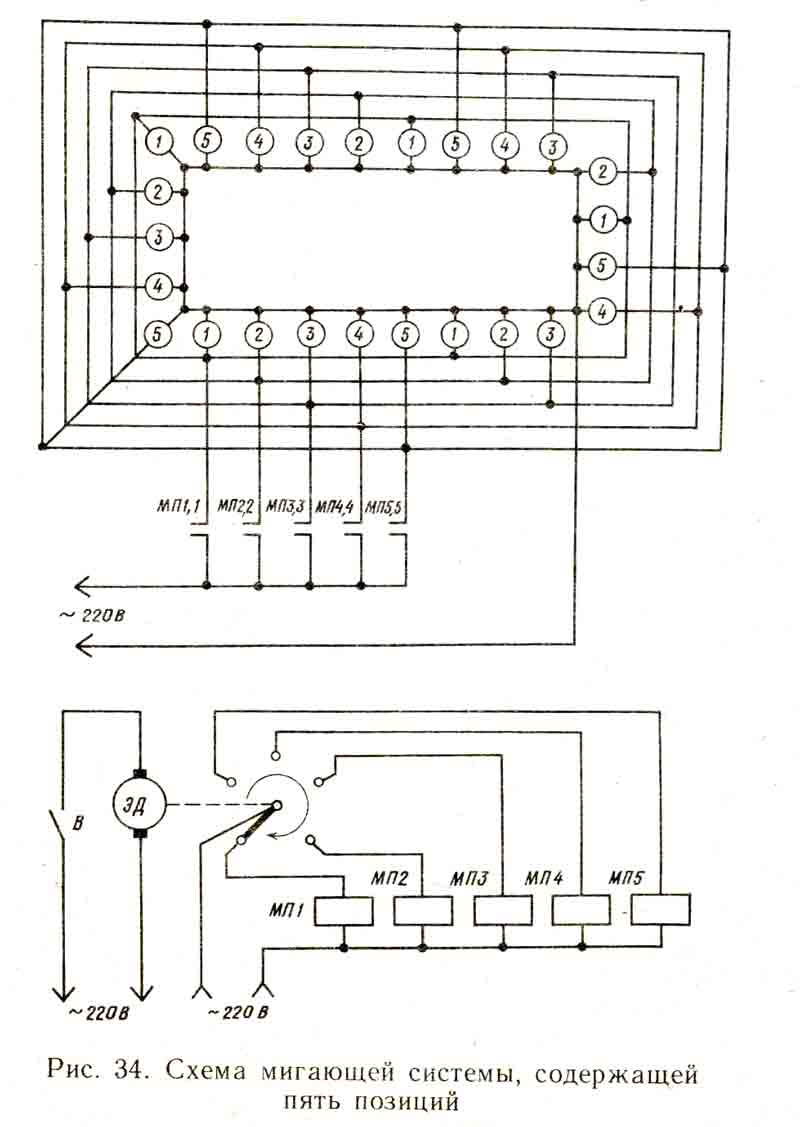

Первая схема. Реклама выполнена в виде деревянной рамы, на которой укреплены патроны Е-27, и имеет пять разных мигающих позиций. Схема (рис. 34) состоит из пяти пускателей МП1—МП5, рассчитанных на токи коммутации до 25 А, и электродвигателя типа ЭД-1

(5,2 об/мин), которые монтируются из текстолитовой панели размером 100X250 мм.

На валу электродвигателя укрепляется текстолитовый рычаг. На конце рычага — пружинящая контактная бронза или угольный контакт. Рычаг, вращаясь со скоростью 5,2 об/мин, поочередно замыкает пять контактов, коммутирующих обмотки пускателя. Установка имеет 90 ламп накаливания, мощностью по 15 Вт каждая, распределенных на пять секций. При монтаже одна фаза делается общей, а другая коммутируется по секциям. Эта схема при необходимости может быть упрощена, а количество секций сокращено.

Вторая схема позволяет получить гирлянды, изменяющиеся как по длительности, так и по яркости (рис. 35).

undefined

Работа устройства основана на изменении сдвига фаз между началом полупериодов сетевого напряжения и импульсами, поступающими на управляющий электрод тринистора от релаксационного генератора, собранного на аналоге однопереходного транзистора (транзисторы 77, Т2). Частоту следования импульсов можно грубо устанавливать подстроечным резистором R5 и плавно — переменным резистором R3.

Настройка устройства на желаемый световой эффект проста. Сначала движок подстроечного резистора R5 устанавливают в верхнее (по схеме) положение, а переменного резистора — в среднее. К устройству подключают гирлянду (или осветительную лампу для настройки) и включают его в сеть. Перемещая движок подстроечного резистора устанавливают его примерно в середине участка между peжимaм^ плавного зажигания и плавного гашения гирлянды. После этого рези стором R3 можно подобрать желаемый режим работы устрой ства.
