Мини орган
06 июня, 2016

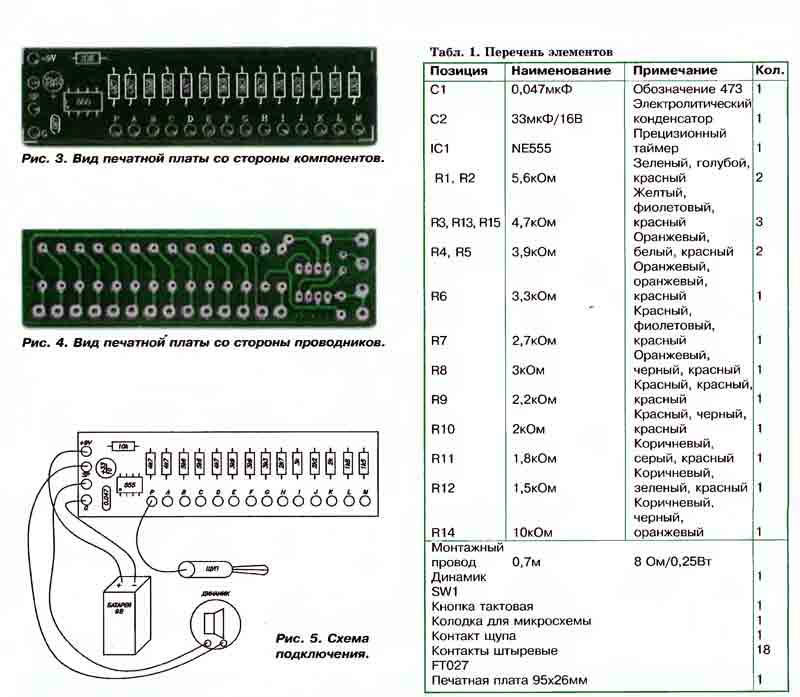

Для того чтобы собрать этот занимательный инструмент, особых познаний или навыков в радиоэлектронике не требуется, а почувствовать себя исполнителем органной музыки с его помощью можно, даже не зная нот. Общий вид устройства представлен на рисунке 1. Принципиальные электрические схемы — на рисунке 2.
Мини-орган выполнен на микросхеме генератора IC1 (NE555 — прецизионный таймер) с частотозадающими элементами Cl, R1...R15.
При подаче напряжения питания и касания щупом Р одного из контактов — «А», «В», «С», «D», «Е»,
« F », « G », « Н », «I», « J », « К >>, « L », «М» — изменяется частота генератора и, соответственно, тональность
