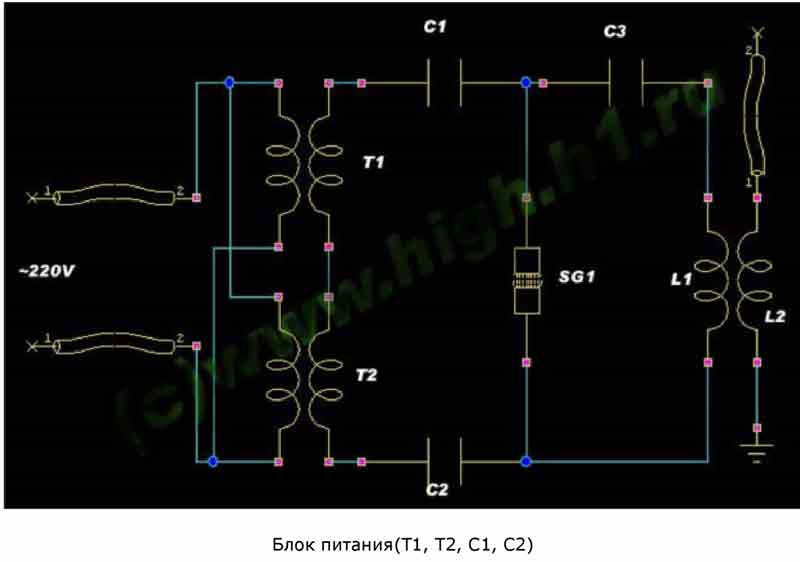

Для питания данного резонанс-трансформатора я решил использовать трансформаторы от микроволновой печи (далее "MOT" - Microwave Oven Transformer). Преимущество и недостатки такого блока питания описаны в этом разделе. На многих зарубежных сайтах предлагается использовать 4 последовательно соединенных МОТа, или 2 + удвоитель напряжения, так как считается, что катушка на напряжении всего 4.2kV работать не может (вернее, не катушка, а искровой промежуток). Но из моего предыдущего опыта (эксперименты с катушками №1 и №2) следует, что генератор может работать почти на любом напряжении, главное, правильно выбрать тип искрового промежутка. То есть, катушка должна вполне нормально работать на напряжении 4.2kV (от двух последовательно трансформаторов - T1 и T2). Тем более, если в цепь катушки включить диод, получится некая странная смесь AC и DC катушки, что значительно уменьшит КПД всей системы. Если добавить, что полупроводники часто выходят из строя, находясь рядом с мощным резонанс-трансформатором, то отпадает всякое желание устанавливать удвоитель.
Для ограничения мощности я использую емкостный балласт из двух конденсаторов от микроволновой печи на 1mkf 2.1kV каждый (на схеме - C1 и C2). Никакого дополнительного балласта вроде мощных резисторов в этой схеме я не использую.

Последовательно с питанием трансформаторов включено реле на 220V 15А - коммутация цепи обычной вилкой исключена, так как при включении схемы возникает сильный скачек потребляемой мощности, и контакты очень быстро приходят в негодность. Так же, для безопасности - установлены 2 автоматических выключателя, рассчитанных на ток 10А. Этот резонанс-транформатор я включаю напрямую в сеть без каких-либо сетевых фильтров - все остальное оборудование в помещении при работе с генератором необходимо отключить от сети во избежание его повреждения как импульсами тока в цепях питания, так и сильным электромагнитным и электростатическим полем.

Вход - 220V 50Hz 10А
Выход - 4.2Kv 50Hz 476mA

undefined
Искровой промежуток (SG1)

В первой версии катушки, искровой промежуток представляет собой 2 медные трубки, дуга возникает между их торцами. К одной из трубок подключена турбина, откачивающая воздух из пространства между трубок для разрывания возникающей дуги и охлаждения трубок. Несмотря на систему охлаждения, трубки очень быстро выгорают, что говорит о неверно выбранном способе разрывания дуги. Тем не менее, катушка на таком искровом промежутке работает хорошо, хотя, теоретически - длину разряда можно увеличить еще в несколько раз. Следующим этапом станет асинхронный искровой промежуток (ARSG), который должен обладать намного лучшими характеристиками, чем статичные разрядники. Ротор ARSG выполнен из фторопласта и имеет диаметр 20см, диаметр окружности, по которой расположены электроды - 15см, материал соединительной дорожки - медь, толщина дорожки - 0.13мм, толщина ротора - 3мм, количество электродов - 8, материал электродов - сталь, материал статичных электродов - вольфрам, диаметр статичных электродов - 5мм, диаметр вращающихся электродов - 3мм, вес ротора - ~500гр, ротор приводится во вращение 710W двигателем на 11000об/мин, промежуток между статичными и вращающимися электродами (учитывая деформацию ротора при вращении) - 3мм.


Конденсатор (C3)

В этой катушке Тесла использован MMC на напряжение 5kV и емкость 69.1nf, составленный из керамических ВЧ конденсаторах серии КВИ-3. Параллельно каждому конденсатору включен резистор на 10mom 2W, для уравнивания напряжения между конденсаторами и их разряду после выключения катушки.
