Благотворное действие озона общеизвестно. В обработанных озоном помещениях погибают болезнетворные микробы, грибки. В погребах, теплицах, к примеру, после подобной процедуры исчезает плесень и неприятный запах. Обработанные озоном овощи и фрукты могут храниться в герметичной упаковке 3 — 6 месяцев.

Как видим, такой прибор в хозяйстве весьма бы пригодился.

Расскажем, как его сделать. Для изготовления озонатора необходим излучатель ультрафиолетового света от лампы ДРЛ-250 (ДРЛ-400). Извлечь его из светильника можно так: оберните стеклянный баллон газетой в несколько слоев, не очень сильным ударом молотка разбейте его, и у вас в руках — цилиндрический излучатель с резьбовым цоколем. Заметим лишь, что с него нельзя снимать или перемещать накладки, хомутики и прочие детальки.

Потребуется также вентилятор от электронных приборов мощностью 6 — 16 ватт — в зависимости от типа пампы.

Электрическая схема питания представлена на рисунке 1.

Размеры конструкции зависят от диаметра лопастей вентилятора и длины ртутного излучателя лампы ДРЛ. Согните из жести трубу нужного диаметра чуть длиннее лампы ДРЛ с патроном (рис. 2). Установите в нее излучатель на распорках из стеклотекстолита с уголками из жести для крепления стоек (рис. 3). Полоски стеклотекстолита расположите вдоль потока воздуха. Позади патрона разместите вентилятор, а на противоположном конце трубы — светозащитные конусы. Щели (или отверстия) в них должны быть смещены на 30 — 60 градусов относительно друг друга. Конусы устанавливайте с зазором: чем он больше, тем меньше сопротивление воздушному потоку.

undefined

Переднюю стойку для крепления стержня излучателя (рис. 4) разместите так, чтобы при установке его в трубу стержень было удобно вставлять в конус стойки. Последний изготавливают из жести в виде

трубки на оправке из гвоздя диаметром 2 мм. Затем, покачивая гвоздь из стороны в сторону, входное отверстие стойки разверните на конус. Часть полоски оставьте в виде флажка для крепления к стеклотекстолиту.

Стержень излучателя имеет на конце гнездо для крепления к оболочке пампы ДРЛ. Удалите его кусачками, удерживая стержень плоскогубцами.

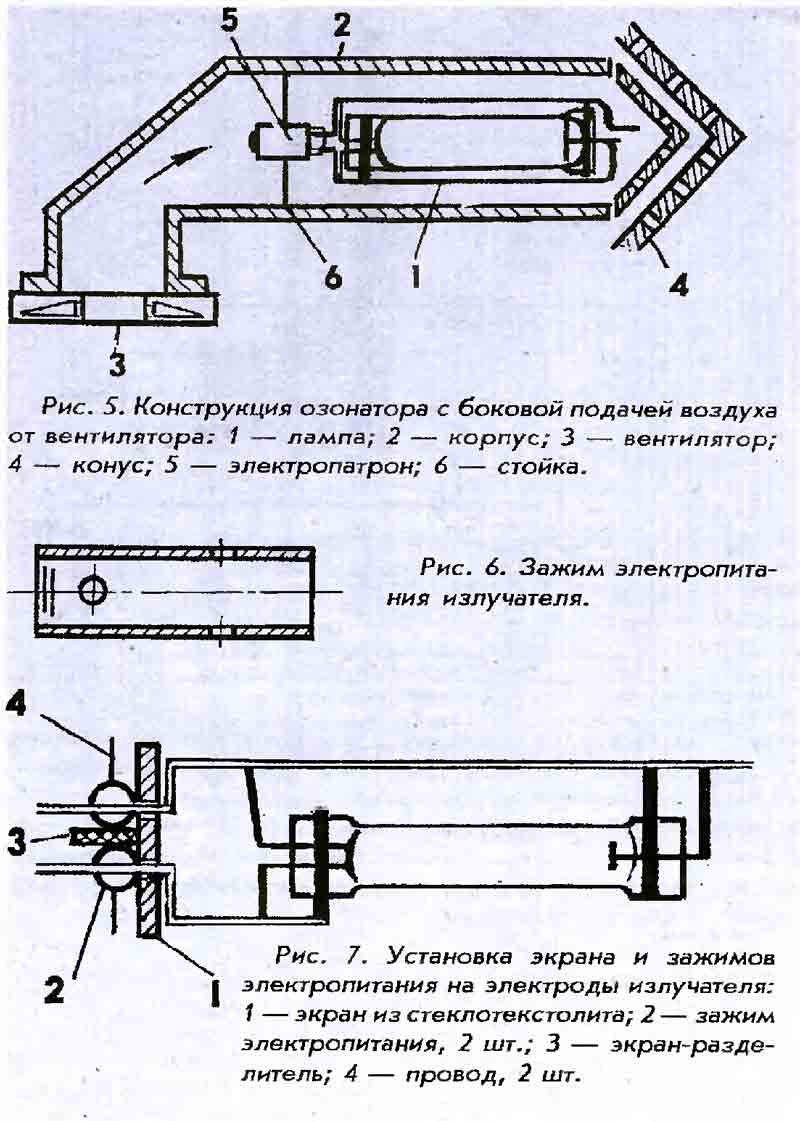

Защитой злектродвигателя от нагрева световым потоком излучателя служит экран-пластинка из алюминия или асбестоцементной трубы, укрепленная на двух стойках (рис. 2). Можно обеспечить эту защиту и особой конструкцией корпуса трубы с боковой подачей воздуха от вентилятора (рис. 5). Но подобная конструкция доступна только опытным жестянщикам.

При работе озонатора его корпус практически не нагревается. При нагревании же вентилятора необходимо увеличить отверстия в светозащитных конусах.

Работающий озонатор нельзя оставлять без присмотра, хотя вы сами должны находиться в соседнем помещении. А потому поставьте простейший датчик температуры корпуса с разрывателем питания излучателя на ток до 2 ампер. В этом случае не обязательно устанавливать датчик на вентилятор, что затруднительно. Можно укрепить его на трубе. Отрегулируйте датчик на температуру 50 — 60 градусов.

Электропатрон лампы-излучателя должен быть фарфоровым. Однако можно обойтись и без него. Для этого, удерживая плоскогубцами провод-стержень возле лампы, перекусите его бокорезами рядом с цоколем. Проделайте то же со вторым электродом. Питание на излучатель подается специально изготовленными переходниками из двух трубок от плат галетных переключателей, взятых из старых радиоприборов (рис. 6). Внутри каждой трубки нарежьте резьбу М3, а сбоку под углом 90 градусов друг относительно друга просверлите два сквозных отверстия диаметром 2,5 мм, отступив от концов трубки по 6 мм. Между отверстиями оставьте перемычку приблизительно 4 мм. В одно отверстие поместите электрод лампы, а во второе — облуженный конец многожильного провода питания диаметром не менее 1,2 мм. С торцов провод и электрод зажимают винтами М3 (рис. 7).

Электроды излучателя вставляют в отверстия диаметром 2,5 мм в экране тепловой защиты вентилятора. В этом случае экран выполняют из стеклотекстолита. Между электродами закрепляют полоску стеклотекстолита для предотвращения замыкания между трубками. Экран крепят к корпусу озонатора уголками из жести. Конус передней стойки крепления стержня излучателя должен быть надет до упора и удерживать экран от осевого перемещения.

Для обеззараживания помещения объемом 20 куб.м прибору потребуется два - три часа, а для обработки подвала — пять. Через месяц-полтора процедуру следует повторить.

Обрабатывая теплицы, устанавливают озонатор внутри. Почувствовав запах озона (вспомните, как пахнет воздух после грозы), продолжайте обработку еще 2 — 3 часа.

Овощи и фрукты озонируют в течение 30 — 40 минут в полиэтиленовом пакете, вставив в него горловину озонатора. Затем пакет следует плотно завязать и так хранить.

Обработка картофеля, корнеплодов перед закладкой на хранение в погребе ведется так. Их укладывают на решетках в ящик с отверстием, равным выходному отверстию озонатора, и включают прибор на 2 — 3 часа. Перед этим овощи, конечно, просушивают, удаляют с них землю. Кстати, увеличение времени обработки не портит продукты, не ухудшает их вкус.

Следует помнить, что нельзя находиться в помещении при работающем озонаторе, и даже через 6 — 8 часов после обработки.

Светозащитные конусы надо устанавливать так, чтобы свет не пробивался из прибора.

Не включайте излучатель без защитного конуса — можете повредить глаза и обжечь лицо и руки.

А.МАНУЙЛОВ, инженер
