НА БЕРЕГУ МОРЯ, НЕ ВЫХОДЯ ИЗ ДОМУ, позволит вам ощутить себя прибор, собранный по схеме нашего читателя из Воронежа А.Козявина.

undefined
Кто побывал на море, знает, как благотворно действует на организм не только морской воздух, но и шум набегающей волны, крик чаек... А ведь все это можно воссоздать в обычной квартире, собрав не столь уж хитрый электронный прибор.

Принципиальная схема имитатора приведена на рисунке. Источником «бегущего шума» служит генератор на эмит-терном переходе транзистора VT2, работающем в режиме лавинного пробоя. Необходимое для этого напряжение смещения поступает на транзистор с умножителя, выполненного на инверторах
DD1.3 —DD1.5. На инверторах DD1.1, DD1.2 выполнен генератор импульсов, следующих с частотой 80 — 100 кГц.

С генератора шума сигнал подается на вход модулятора, выполненного на транзисторе VT5. Модулирующее напряжение формируют генераторы на элементах DD2.1, DD2.2, DD2.4, DD2.5. Их выходные импульсы поступают на коллектор транзистора VT5 через интегрирующие цепочки DD2.3 С8, DD2.6 С9. В результате сигнал модулируется по амплитуде (ее нарастание и спад имитирует характерный звук прилива и отлива морских
волн) Периоды повторения импульсов генераторов различны и не кратны друг другу, поэтому «прибой» имитируется с непериодической последовательностью, что повышает эффект С выхода модулятора амплитудно-модулирован-ный сигнал подается на вход усилителя, выполненного на транзисторах VT9, VT10, VT13, VT14, после чего — на звукоизлучающую головку ВА1.

На вход усилителя поступают также импульсы с генератора, имитирующего крик чаек. Он выполнен на транзисторах VT6, VT7 по схеме несимметричного

мультивибратор подается через каскад на транзисторе VT4 и интегрирующую цепочку R30, С21. Работой этого каскада управляет генератор, выполненный на инверторах DD3.5, DD3.6. При этом напряжение питания мультивибратора периодически быстро (за

0,2 с) нарастает до 4 — 5 В и затем медленно (за 1 — 1,5 с) спадает, что делает тональность выходного сигнала похожей на характерный крик морских птиц. В свою очередь, работой генератора управляет каскад на транзисторе VT1, который срывает генерацию в моменты отсутствия импульсов на базе транзистора с задающих генераторов на элементах DD3.1, DD3 2 и DD3.3, DD3.4. Периоды повторения и длительность выходных импульсов этих ге-
нераторов различны, поэтому интервалы между сигналами, имитирующими крик чаек, также непериодичны. Причем тональность и громкость звучания меняются, так как с выходов элементов DD2.2 и DD2.5 на базы транзисторов VT3, VT8 периодически поступают импульсы, открывающие эти транзисторы. Открытый транзистор VT3 шунтирует резистор R27, изменяя частоту мультивибратора, а транзистор VT8, шунтируя резистор R41,—значение выходного напряжения.

undefined

На транзисторах VT11, VT12, VT15 выполнено реле времени. При замыкании контактов кнопки SB1 (выключатель SA1 в положении «Вкл») конденсатор С27 заряжается до напряжения источника питания. Составной
транзистор VT12VT15 и транзистор VT11 открываются — напряжение источника GB1 поступает на устройство. После размыкания контактов кнопки конденсатор С27 разряжается через резистор R52 и входные цепи транзисторов VT11, VT12, VT15. Через 15-20 мин разрядки напряжение на конденсаторе уменьшится до уровня, при котором составной транзистор закроется,— устройство будет обесточено

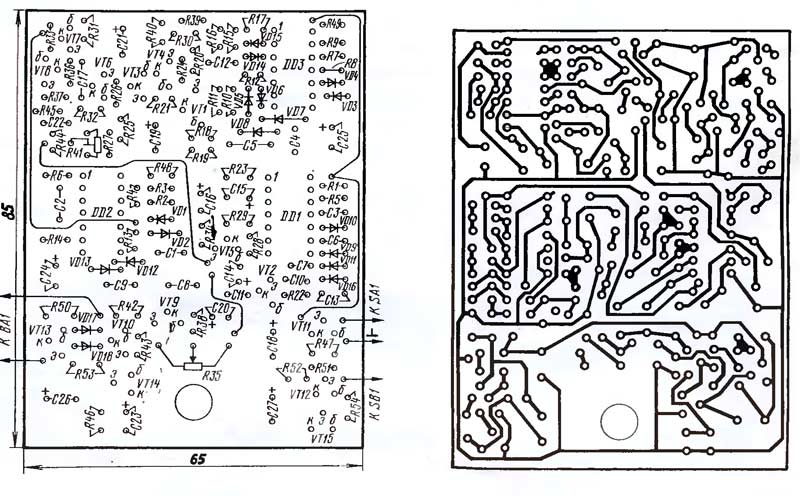

Имитатор монтируют на печатной плате (см. рис.) из фольгированного стеклотекстолита толщиной 1 мм. В конструкции использованы постоянные резисторы МЯТ, подстроечный R41 - СПЗ-19а, переменный R35 — СПЗ-4М, совмещенный с выключателем питания Конденсаторы С1, С2, С4, С5, С8, С9, С12 должны быть керамическими, например КМ-6Б. Оксидные конденсаторы — К50-35, К53-

1. Головка ВА1 — любая динамическая, мощностью 100 — 500 мВт и сопротивлением звуковой катушки 8 Ом или любые головные телефоны. Кнопка SB1 — МП7. Источник питания — четыре элемента А316 или А332, соединенные последовательно

Микросхемы К561ЛН2 можно заменить на 564Л Н2. Транзистор VT2 — любой из КТ315, VT3 — VT10, VT13 —любые из серий КТ306, КТ312, КТ315, КТ316, остальные трвнзисторы — серий КТ203, КТ208, КТ209. КТ361, КТ501, КТ502. Все диоды -любые из серий КД102, КД103, КД503, КД509, КД511, КД521, КД522.

При налаживании имитатора подстроеч-ным резистором R41 устанавливаютжелае-мую громкость крика чаек, тональность — подбором резисторов R25, R32, а периодичность сигнала — R8, R11. Эффекта многочисленной «стаи» чаек добиваются подбором резисторов R7, R10. Подбором резисторов R2, R6 добиваются желаемого чередования «прилива» и «отлива», а резисторами R13, R14 —его громкость
