Схема сигнализации,-показанная на рис. 3.1, несмотря на свою простоту, обеспечивает высокий уровень безопасности. В действительности подобная конфигурация являлась основой для охранных систем, применявшихся в течение полувека. Многие из них до сих пор функционируют при охране домов, складов, предприятий и прочих видов ценностей.

Схема работает следующим образом. Когда ни один из датчиков не порван, а выключатель S1 включен, реле держит контакты, включающие звонок, разомкнутыми, как показано на рисунке. Стоит только разорвать один из проводов датчиков или перерезать провода, идущие к ним, как тут же реле отпустит контакты и зазвенит звонок.

undefined

Схема, показанная на рис. 3.2, работает от нормально разомкнутых контактов. Эта схема по сравнению с предыдущими имеет определенные преимущества, поскольку питающая батарея отключена до,момента нарушения. Однако в ней есть небольшой недостаток. Если контакты замкнутся на короткий период, звонок будет звенеть только в течение этого промежутка времени. И не дай бог,

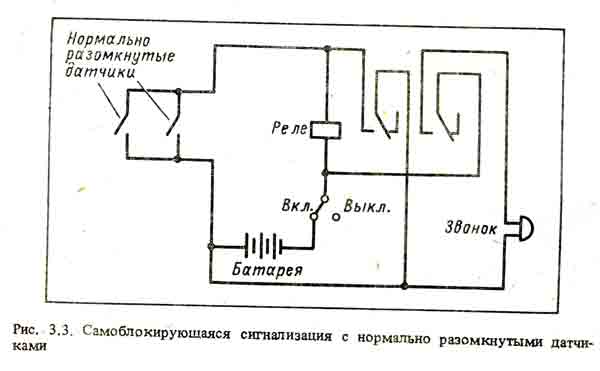

если грабитель будет достаточно ловок! Чтобы избавиться от такого недостатка, нужно произвести модификации, как это показано на рис. 3.3. При срабатывании схемы реле самоблокируется, и звонок будет звенеть до тех пор, пока не сядет батарея или не отключится схема.

При детальном рассмотрении схемы видно, что в режиме ожидания она также не потребляет тока. Вторая группа контактов реле подает питание на реле и таким образом держит его включенным, даже если контакты датчика замыкались на короткое время. Но почему же это не идеальная сигнализация? А потому, что если преступнику удастся перерезать провода, идущие к датчику, устройство будет полностью разоружено и не издаст ни звука. Таким образом, нормально разомкнутый датчик не способен обеспечить высокий уровень надеэююсти, но если использовать в комплексе НЗ- и HP-датчики надежность будет весьма высокой.

Датчики, предлагаемые в этой главе, способны работать с любым контролирующим устройством, которое вы можете применить, лишь бы оно работало с НЗ- и HP-контактами. Доля подобных систем составляет 99% применяемых в настоящее время.
