Переключатель двух гирлянд для ёлки

Чаще на новогодней елке развешивают лампы двух гирлянд. И тогда строят переключатель, который попеременно подключает к сети то одну, то другую гирлянду. Если лампы гирлянд окрашены в разные цвета, елка освещается разноцветными огнями. Управлять двумя гирляндами способен и предыдущий тринисторный переключатель, если вторую гирлянду подключить параллельно тринистору

Если гирлянды ELI и EL2 взяты с одинаковым током потребления, то при закрытом тринисторе они будут гореть вполнакала, а при его открывании гирлянда ELI засветится полной яркостью, в то время как EL2 погаснет.

Выбрав же, например, гирлянду ELI со зна- + чительно большим током потребления по сравнению с гирляндой EL2 можно добиться их по- 20 мк* <500 В очередного переключения. Когда тринистор открыт, будет гореть гирлянда ELI. При закрывании тринистора гирлянды окажутся соединенными последовательно, но из-за большего сопротивления гирлянды EL2 напряжение будет падать в основном на ней.

Схема другого переключателя двух гирлянд приведена на рис. 83. В нем два мультивибратора, каскад совпадения и электронные ключи на тринисторах,

Первый мультивибратор собран на элементах DD1.1 и DD1.2. Частота его колебаний зависит от емкости конденсаторов С1, С2 и сопротивлений резисторов Rl—R3. Изменять частоту колебаний можно переменным резистором RI.

Во втором мультивибраторе использованы элементы DD1.3 и DD1.4. Здесь частота колебаний зависит от емкости конденсатора СЗ и сопротивления рези* сторов R7, R8. Изменяют частоту генерируемых колебаний переменным резистором R7.

Частота второго мультивибратора в несколько раз больше, чем первого» Для чего это нужно, станет ясно позже.

Элементы 2И (DD2.1 и DD2.2) второй микросхемы, составляют каскад совпадения. На один из входов каждого элемента поступают сигналы с первого мультивибратора, а на другой вход — сигнал со второго мультивибратора» Выходные сигналы элементов управляют электронными ключами на тринисто^ pax VS1 и VS2, в анодные цепи которых включены гирлянды ламп ELI и EL2,

Как работает этот переключатель? Начнем с момента, когда контакты выключателя SA1 замкнуты. Тогда второй мультивибратор не работает и на его выходе (выход 8 элемента DD1.4) сигнал логической 1—он поступает на один из входов элементов DD2.1 и DD2.2. А первый мультивибратор работает и на его выходах (выводы 11 и 3 микросхемы DD1) поочередно появляется логическая 1. Поэтому также поочередно изменяют свое состояние элементы DD2.1 и DD2.2, а значит, открываются тринисторы и зажигаются гирлянды ламп. Иначе говоря, автомат работает как обычный переключатель гирлянд.

Когда же контакты выключателя SA1 разомкнуты (показано на схеме), второй мультивибратор начинает работать. Его сигналы периодически изменяют состояние того или иного элемента каскада совпадения. В итоге включенная гирлянда ламп начинает мигать.

Тринисторы могут быть КУ202К—К.У202Н, а гирлянды ламп — мощностью до 500 Вт каждая. При более мощных гирляндах тринисторы придется укрепить на радиаторы. Кроме указанных на схеме, подойдут диоды Д245А или другие, рассчитанные на выпрямленный ток не менее 3 А и обратное напряжение не ниже 300 В.

Оксидные конденсаторы — К.50-6; С1 и С2 можно составить каждый из нескольких конденсаторов меньшей емкости, соединенных параллельно, но при такой замене придется подкорректировать чертеж печатной платы. Постоянные резисторы — MJIT-0,125 или МЛТ-0,25, переменные — СП-I или аналогичные.

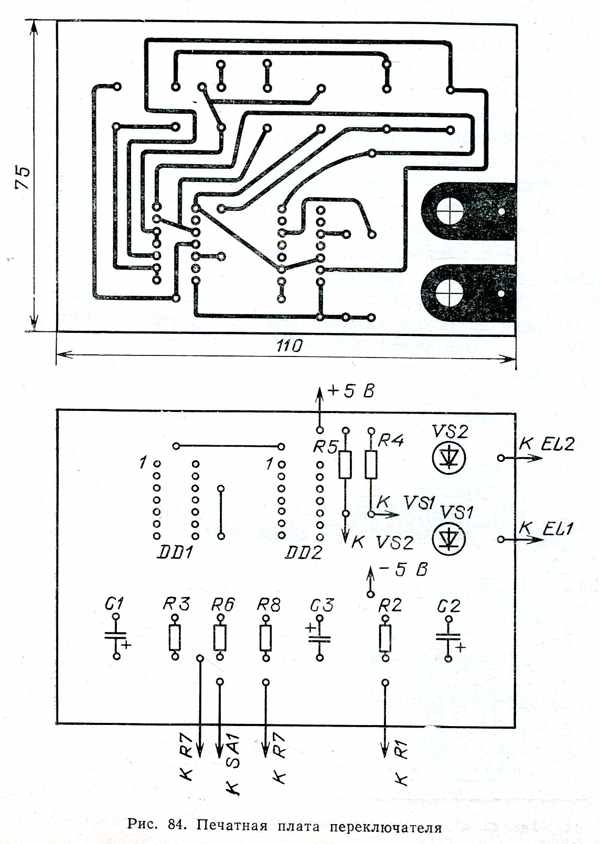

Часть деталей автомата смонтируйте на печатной плате (рис. 84) из одностороннего фольгированного стеклотекстолита, Показанные на чертеже перемычки монтируют на плате со стороны деталей. Выводы катода и управляющего электрода тринисторов соединяют с соответствующими цепями автомата монтаж-ными проводниками в изоляции.

Для питания микросхем желательно использовать стабилизированный источник напряжением 5 В при токе нагрузки не менее 150 мА.
