АКУСТИЧЕСКОЕ РЕЛЕ
На основе этого акустического реле можно самостоятельно создавать охранные системы, а также и другие устройства, способные реагировать на звук, например: автоматические звуковые выключатели освещения, системы, отслеживающие источник звука и, конечно, «интеллектуальные» игрушки.
Технические характеристики
Напряжение питания [В]...................................................................9—12
Максимальный ток потребления [мА]................................................60
Описание работы акустического реле
Внешний вид акустического реле и его электрическая схема пока-I заны на Рис. 1 и Рис. 2.
Электрическая схема состоит из двух основных частей: аналоговой и цифровой. Аналоговая часть включает два операционных усилителя А1 и А2, цифровая — инверторы N1...N4.
С выхода электретного микрофона электрический сигнал звуковой частоты поступает на вход первого операционного усилителя А1, осуществляющего согласование микрофона с выходным каскадом, собранным на операционном усилителе А2. Чувствительность схемы в целом устанавливается подстроечным резистором Р1. Коэффициент усиления выходного каскада определяется соотношением сопротивлений R7, Р1 и R5.
Усиленный сигнал звуковой частоты подается на схему формирователя. В процессе прохождения его через инвертор N1 происходит заряд конденсатора С2 до напряжения логической единицы по нижнему на схеме входу инвертора N2. Как только конденсатор заряжается, на выходе N2 происходит изменение логического уровня на противоположный, тем самым заставляя переброситься в противоположное состояние триггерную схему, построенную на инверторах N3N4. На выходе инвертора N4 появляется логическая единица, открывающая транзистор TR1. В результате этого зажигается светодиод D2 и к источнику питания подключается обмотка электромагнитного реле К1, которое через контакты К 1.1 коммутирует нагрузку. Диод D1 необходим для защиты транзистора во время его переключения от бросков тока, возникающих вследствие переходных процессов в обмотке электромагнитного реле.
Если электретный микрофон некоторое время не улавливает акустические колебания, на выходе операционного усилителя А2 переменная составляющая будет равна нулю, что приводит к появлению логи
ческого нуля на выходе инвертора N1. Конденсатор С2 начинает разряжаться через резистор R1. После прекращения процесса разряда формирователь N2 перебрасывает триггерную схему в исходное состо-| яние, приводящее к закрытию транзистора TR1, а следовательно, и обесточиванию обмотки электромагнитного реле. Нагрузка отключается. Акустическое реле переходит в дежурный режим.
Сборка акустического реле

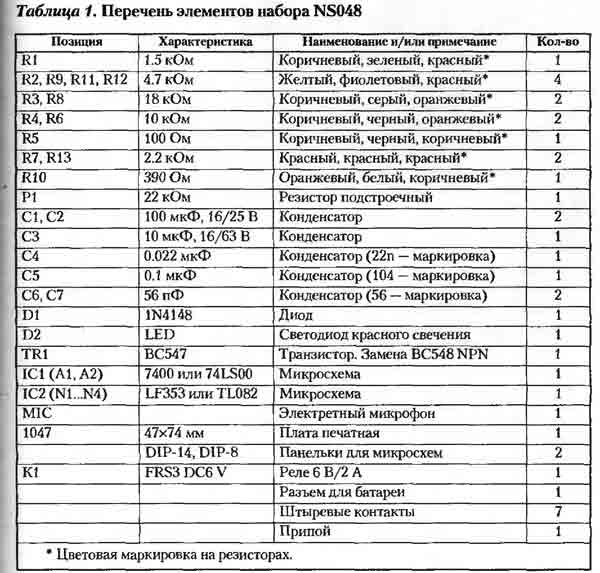

Перед сборкой акустического реле внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

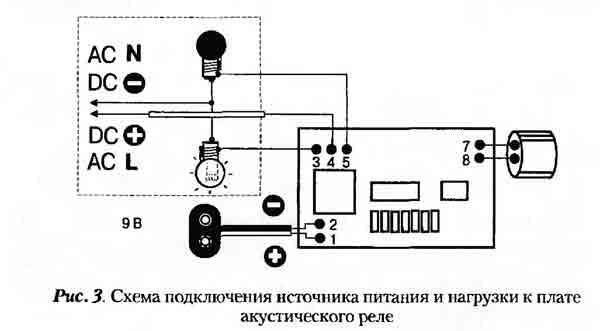

Отформуйте выводы элементов, установите их на плату и припаяйте выводы. Подключите источник питания и нагрузку в соответствии со схемой, приведенной на Рис. 3.
Включите питание электронной схемы акустического реле. Резистором Р1 установите необходимую чувствительность устройства. Теперь все готово для успешной эксплуатации акустического реле.
В том случае, если вы пожелаете изготовить на основе набора NS048 конструктивно законченное устройство, в каталоге, приведенном в этой книге, или на сайте www.masterkit.ru вы сможете выбрать подходящий стабилизированный источник питания и корпус для акустического реле. Конструкция платы предусматривает ее установку в корпус: для этого имеются монтажные отверстия по краям платы под винты 03 мм. Правильно собранное устройство дополнительной настройки для работы не требует.
