ЭЛЕКТРОННОЕ ОХРАННОЕ УСТРОЙСТВО

Электронное охранное устройство, собранное из набора NS011. позволит надежно защитить вашу собственность от посягательств злоумышленников. Его электронная схема способна чутко реагировать на механические вибрации поверхности, на которой установлена печатная плата. «Почувствовать» механическое воздействие охранное устройство заставляет вибродатчик, установленный прямо на печатной плате конструкции. Он представляет собой контактную пару, работающую на замыкание электрической цепи. При срабатывании вибродатчика электронная схема включает электромагнитное реле, замыкающее своими контактами сигнальное устройство, например, звуковую сирену или световую сигнализацию.

Электронное охранное устройство с успехом можно использовать для охраны автомобилей, мотоциклов или даже металлических гаражей. Главное — соблюсти условие надежной работы конструкции: обеспечить жесткий механический контакт его печатной платы со стенкой охраняемого объекта. Только в этом случае можно получить максимальную чувствительность охранного устройства.

Технические характеристики

Напряжение питания [В]...................................................................6—12

Ток потребления [мА]...............................................................................50

Описание работы охранного устройства

Внешний вид электронного охранного устройства и его электрическая схема приведены на Рис. 1 и Рис. 2.

В основе ее работы положен эффект заряженного конденсатора, у которого в полностью разряженном состоянии импедансное (полное) сопротивление равно нулю. В процессе заряда его сопротивление, а следовательно, и падение напряжения на нем экспоненциально возрастают. Рассмотрим схему устройства, когда оно уже подключено к источнику питания (аккумулятору) и находится в режиме охраны.

Допустим, злоумышленник задел корпус автомобиля, вызвав тем самым срабатывание вибродатчика. Даже доли секунды хватит на то, чтобы при этом конденсатор С2 оказался разряженным. При этом вывод 2 IC1 на начальное время заряда конденсатора С2 окажется подключенным к нулевой точке схемы. На выводе 1IC1 в этот же момент времени будет присутствовать высокий потенциал, примерно равный напряжению питания микросхемы. Это можно объяснить тем, что конденсаторы СЗ и С4 разряжены. А значит, на выводе 4 второго по схеме инвертора будет присутствовать высокий потенциал.

Итак, пока С2 заряжается, на выходе первого инвертора будет все это время высокий потенциал, заряжая конденсаторы СЗ и С4. Даже после того, как С2 зарядится на достаточно большую величину, первый по схеме инвертор все также будет находиться в неизменном состоянии, поскольку заряженные конденсаторы СЗ и С4 создадут на

выводе 4 второго инвертора низкий потенциал, стремящийся к нулю (свойство инвертора напряжения), провоцируя свою подзарядку по выводу 3 первого инвертора. Таким образом, схема, состоящая из двух рассмотренных инверторов, оказывается в защелкнутом состоянии. Нулевой потенциал через параллельную цепочку D1R5 оказывается подключенным к третьему инвертору, который, в свою очередь, формирует на базе транзистора VT1 напряжение, достаточное для его открытия. Реле К1 оказывается включенным в электрическую цепь, замыкая контакты К 1.1. Сигнализация срабатывает.

Для принудительного отключения устройства охраны необходимо замкнуть выход электронного блока 1 с нулевым проводом схемы. В этом случае вне зависимости от состояния устройства произойдет его возврат в ждущий режим, поскольку на выводе 4 второго инвертора появляется высокий потенциал, причем независимо от состояния по выводу 5. На выводе 3 первого инвертора он формирует нулевой потенциал, который заставляет разряжаться конденсаторы СЗ и С4 через резистор R3. После разряда устройство переходит в дежурный режим работы.

Сборка электронного охранного устройства

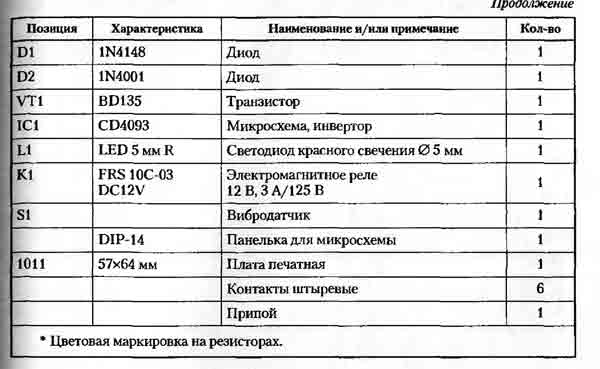

Перед сборкой электронного охранного устройства внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

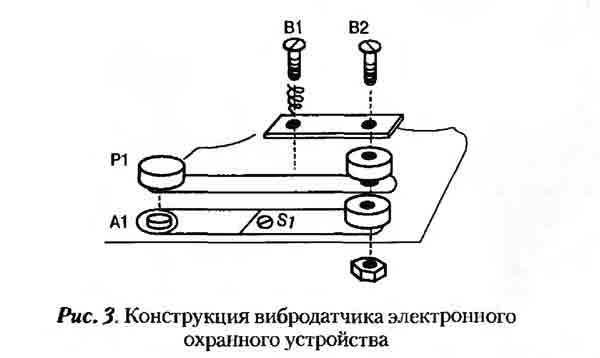

Отформуйте выводы элементов, установите их на плату и припаяйте выводы. Далее установите неподвижный контакт А1 вибродатчика (Рис. 3) на печатную плату. Соберите подвижный контакт вибродатчика Р1, используя детали, входящие в комплект набора. Установите микросхему в панель. Обратите внимание на правильность установки микросхемы. Установите штыревые контакты. Проверьте правильность монтажа.

Настройка устройства
Настройку устройства лучше произвести следующим образом:

• подключите устройство к сирене и источнику питания, например к бортовой сети автомобиля, соблюдая полярность (Рис. 4)\

• включите питание;

• установите необходимую чувствительность с помощью регулировочного винта В1 (Рис. 3).
